2026年中考物理复习辅导系列《电功率之电功率范围问题》VIP专享

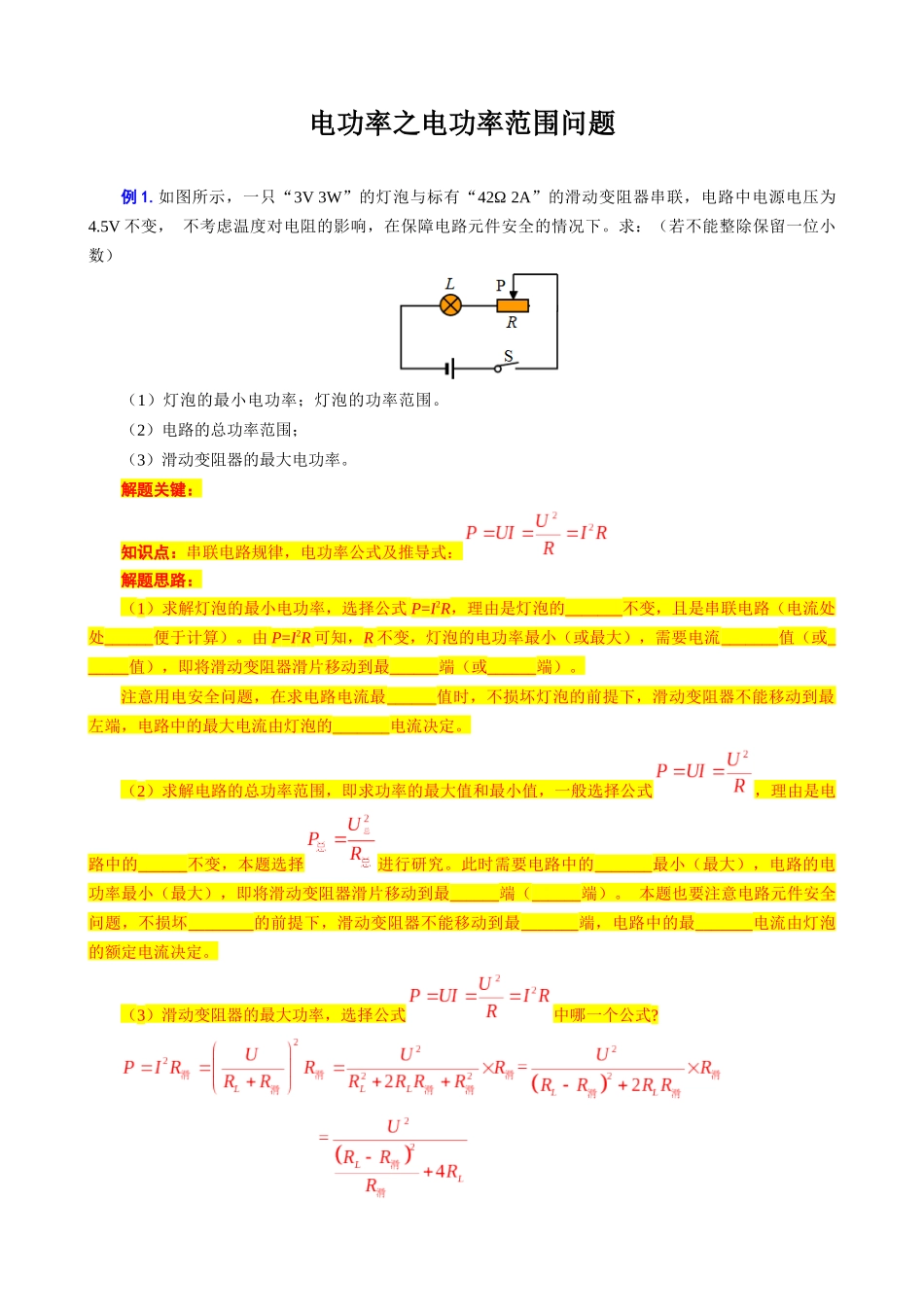

电功率之电功率范围问题例 1.如图所示，一只“3V 3W”的灯泡与标有“42Ω 2A”的滑动变阻器串联，电路中电源电压为4.5V 不变， 不考虑温度对电阻的影响，在保障电路元件安全的情况下。求：（若不能整除保留一位小数）（1）灯泡的最小电功率；灯泡的功率范围。（2）电路的总功率范围；（3）滑动变阻器的最大电功率。解题关键：知识点：串联电路规律，电功率公式及推导式：解题思路：（1）求解灯泡的最小电功率，选择公式 P=I2R，理由是灯泡的_______不变，且是串联电路（电流处处______便于计算）。由 P=I2R 可知，R 不变，灯泡的电功率最小（或最大），需要电流_______值（或______值），即将滑动变阻器滑片移动到最______端（或______端）。注意用电安全问题，在求电路电流最______值时，不损坏灯泡的前提下，滑动变阻器不能移动到最左端，电路中的最大电流由灯泡的_______电流决定。（2）求解电路的总功率范围，即求功率的最大值和最小值，一般选择公式，理由是电路中的______不变，本题选择进行研究。此时需要电路中的_______最小（最大），电路的电功率最小（最大），即将滑动变阻器滑片移动到最______端（______端）。 本题也要注意电路元件安全问题，不损坏________的前提下，滑动变阻器不能移动到最_______端，电路中的最_______电流由灯泡的额定电流决定。（3）滑动变阻器的最大功率，选择公式中哪一个公式?当 R 滑=RL=3Ω 时，滑动变阻器的功率最大。练习 1. 如图所示，电源电压为 6V，R1=10Ω，滑动变阻器 R2的铭牌为“20Ω 1A”，求：（1）电路中电流的范围；（2）电阻 R1的最小电功率；（3）电路功率的范围；（4）滑动变阻器的最大功率。练习 2. 把标有“6V 3W”的小灯泡 L 与最大阻值为 48Ω 的滑动变阻器 R 连接在总电压恒为 12V 的电路中，如图所示。电流表和电压表选择的量程分别为“0~0.6A”和“0~15V”。要求闭合开关 S 后，两电表的示数均不超过所选量程的最大测量值，且灯泡 L 两端电压不超过额定值（设灯丝电阻不变）。求：（1）电路允许通过的最大电流；（2）电路消耗总电功率的最大值（3）小灯泡 L 消耗电功率的最小值；（4）滑动变阻器 R 允许调节的范围；（5）若拆除电压表和电流表，滑动变阻器最大功率。练习 3.如图所示的电路中，电源电压恒为 9V，电压表的量程为 0~15V，电流表的量程为 0~0.6A，滑动变阻器 R 的规格为“20Ω 1A”，灯泡 L 上标有“6V 3W”的字样，假...
