2026年中考物理复习辅导系列《电学图像问题专项突破》VIP专享

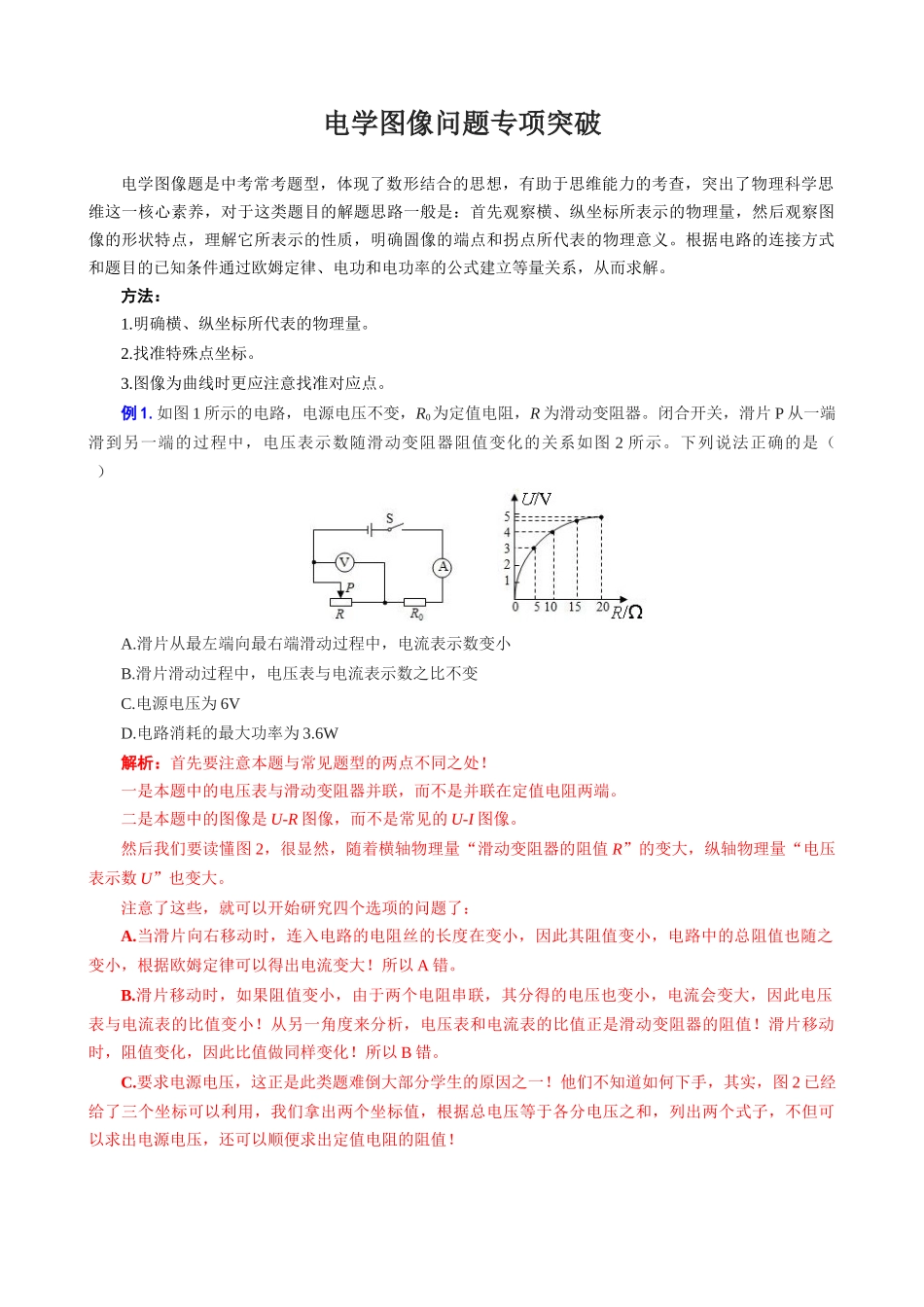

电学图像问题专项突破电学图像题是中考常考题型，体现了数形结合的思想，有助于思维能力的考查，突出了物理科学思维这一核心素养，对于这类题目的解题思路一般是：首先观察横、纵坐标所表示的物理量，然后观察图像的形状特点，理解它所表示的性质，明确圄像的端点和拐点所代表的物理意义。根据电路的连接方式和题目的已知条件通过欧姆定律、电功和电功率的公式建立等量关系，从而求解。方法：1.明确横、纵坐标所代表的物理量。2.找准特殊点坐标。3.图像为曲线时更应注意找准对应点。例 1.如图 1 所示的电路，电源电压不变，R0为定值电阻，R 为滑动变阻器。闭合开关，滑片 P 从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图 2 所示。下列说法正确的是（ ）A.滑片从最左端向最右端滑动过程中，电流表示数变小B.滑片滑动过程中，电压表与电流表示数之比不变C.电源电压为 6VD.电路消耗的最大功率为 3.6W解析：首先要注意本题与常见题型的两点不同之处！一是本题中的电压表与滑动变阻器并联，而不是并联在定值电阻两端。二是本题中的图像是 U-R 图像，而不是常见的 U-I 图像。然后我们要读懂图 2，很显然，随着横轴物理量“滑动变阻器的阻值 R”的变大，纵轴物理量“电压表示数 U”也变大。注意了这些，就可以开始研究四个选项的问题了：A.当滑片向右移动时，连入电路的电阻丝的长度在变小，因此其阻值变小，电路中的总阻值也随之变小，根据欧姆定律可以得出电流变大！所以 A 错。B.滑片移动时，如果阻值变小，由于两个电阻串联，其分得的电压也变小，电流会变大，因此电压表与电流表的比值变小！从另一角度来分析，电压表和电流表的比值正是滑动变阻器的阻值！滑片移动时，阻值变化，因此比值做同样变化！所以 B 错。C.要求电源电压，这正是此类题难倒大部分学生的原因之一！他们不知道如何下手，其实，图 2 已经给了三个坐标可以利用，我们拿出两个坐标值，根据总电压等于各分电压之和，列出两个式子，不但可以求出电源电压，还可以顺便求出定值电阻的阻值！ ⇒结果 C 正确。D.此选项是难点，易错常错！也是本题出错率最高的原因，超半数学生竟然选了 D。可见这部分学生并没有求出 C 选项中的电源电压！此选项要求的是“电路消耗的最大功率”，首先我们要知道这是让我们求出总功率，其次要知道何时电功率最大！很显然，根据公式，当总电阻最小时，总功率最大，此时滑动变阻器的阻值应该为零，只有...
