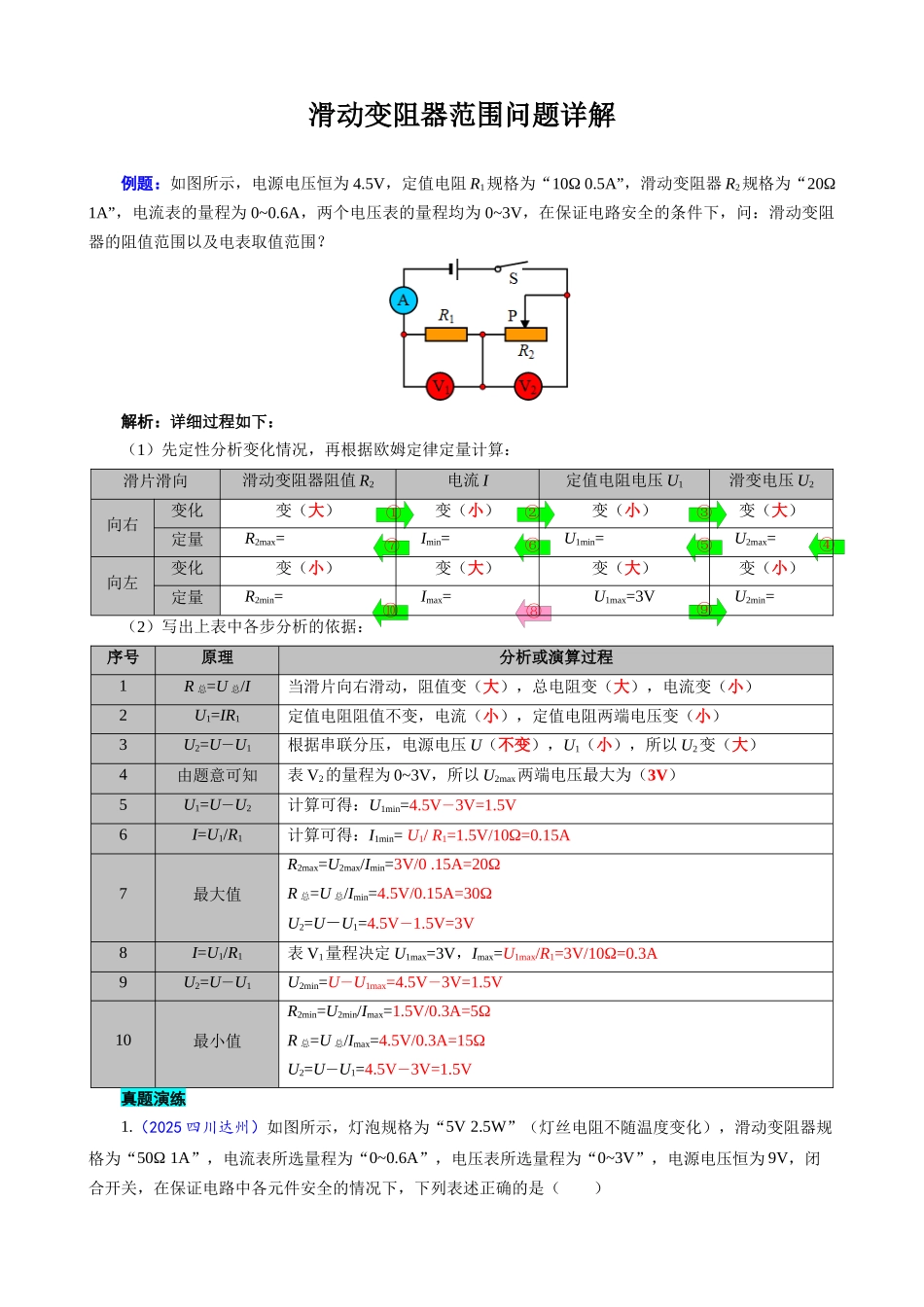

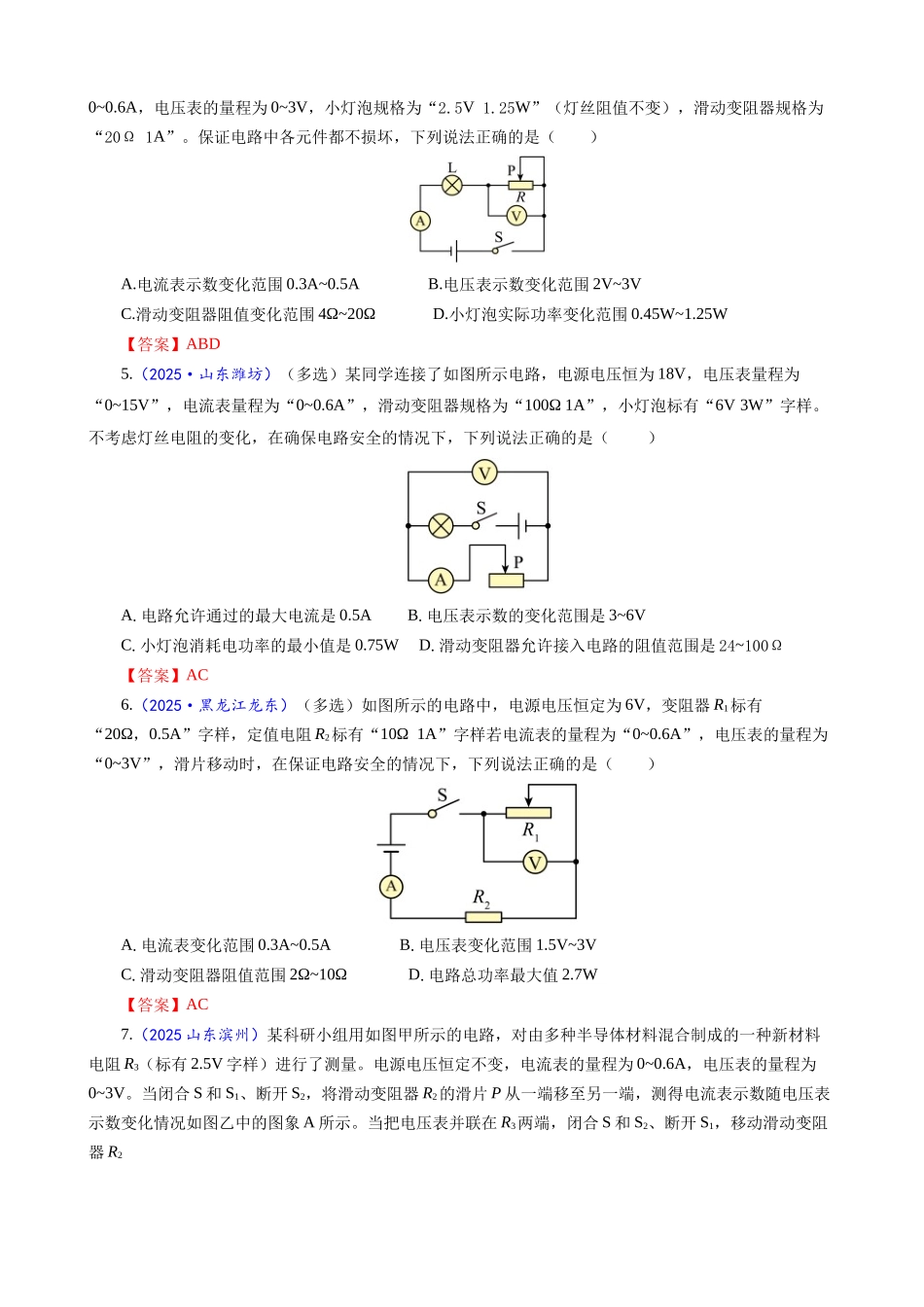

① ② ③ ⑦ ⑥ ⑤ ④ ⑧ ⑩ ⑨滑动变阻器范围问题详解例题：如图所示，电源电压恒为 4.5V，定值电阻 R1规格为“10Ω 0.5A”，滑动变阻器 R2规格为“20Ω 1A”，电流表的量程为 0~0.6A，两个电压表的量程均为 0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：滑片滑向滑动变阻器阻值 R2电流 I定值电阻电压 U1滑变电压 U2向右变化变（大）变（小）变（小）变（大）定量R2max=Imin=U1min=U2max=向左变化变（小）变（大）变（大）变（小）定量R2min=Imax=U1max=3VU2min=（2）写出上表中各步分析的依据：序号原理分析或演算过程1R 总=U 总/I当滑片向右滑动，阻值变（大），总电阻变（大），电流变（小）2U1=IR1定值电阻阻值不变，电流（小），定值电阻两端电压变（小）3U2=U－U1根据串联分压，电源电压 U（不变），U1（小），所以 U2变（大）4由题意可知表 V2的量程为 0~3V，所以 U2max两端电压最大为（3V）5U1=U－U2计算可得：U1min=4.5V－3V=1.5V6I=U1/R1计算可得：I1min= U1/ R1=1.5V/10Ω=0.15A7最大值R2max=U2max/Imin=3V/0 .15A=20ΩR 总=U 总/Imin=4.5V/0.15A=30ΩU2=U－U1=4.5V－1.5V=3V8I=U1/R1表 V1量程决定 U1max=3V，Imax=U1max/R1=3V/10Ω=0.3A9U2=U－U1U2min=U－U1max=4.5V－3V=1.5V10最小值R2min=U2min/Imax=1.5V/0.3A=5ΩR 总=U 总/Imax=4.5V/0.3A=15ΩU2=U－U1=4.5V－3V=1.5V真题演练1.（2025 四川达州）如图所示，灯泡规格为“5V 2.5W”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω 1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为 9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（ ） A.该电路消耗的最大功率为 4.5WB.滑动变阻器允许连入电路的阻值范围为 8Ω~50ΩC.通过移动滑动变阻器的滑片可以使小灯泡正常发光D.滑动变阻器两端的电压变化范围为 6V~7.5V【答案】D2.（2025 四川遂宁）如图甲所示电路，电源电压恒定，R1为定值电阻，滑动变阻器 R2铭牌上标有“120Ω 0.8A”的字样，电流表量程 0~0.6A，电压表量程 0~15V。在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出 R2的电功率 P 与其两端电压 U 的关系如图乙。则下列说法正确的是（ ）A.电源电压为 16V B.R1的阻值为 25ΩC.电路总功率的最...
