2026年中考物理复习辅导系列《欧姆定律应用之五种极值范围问题》VIP专享

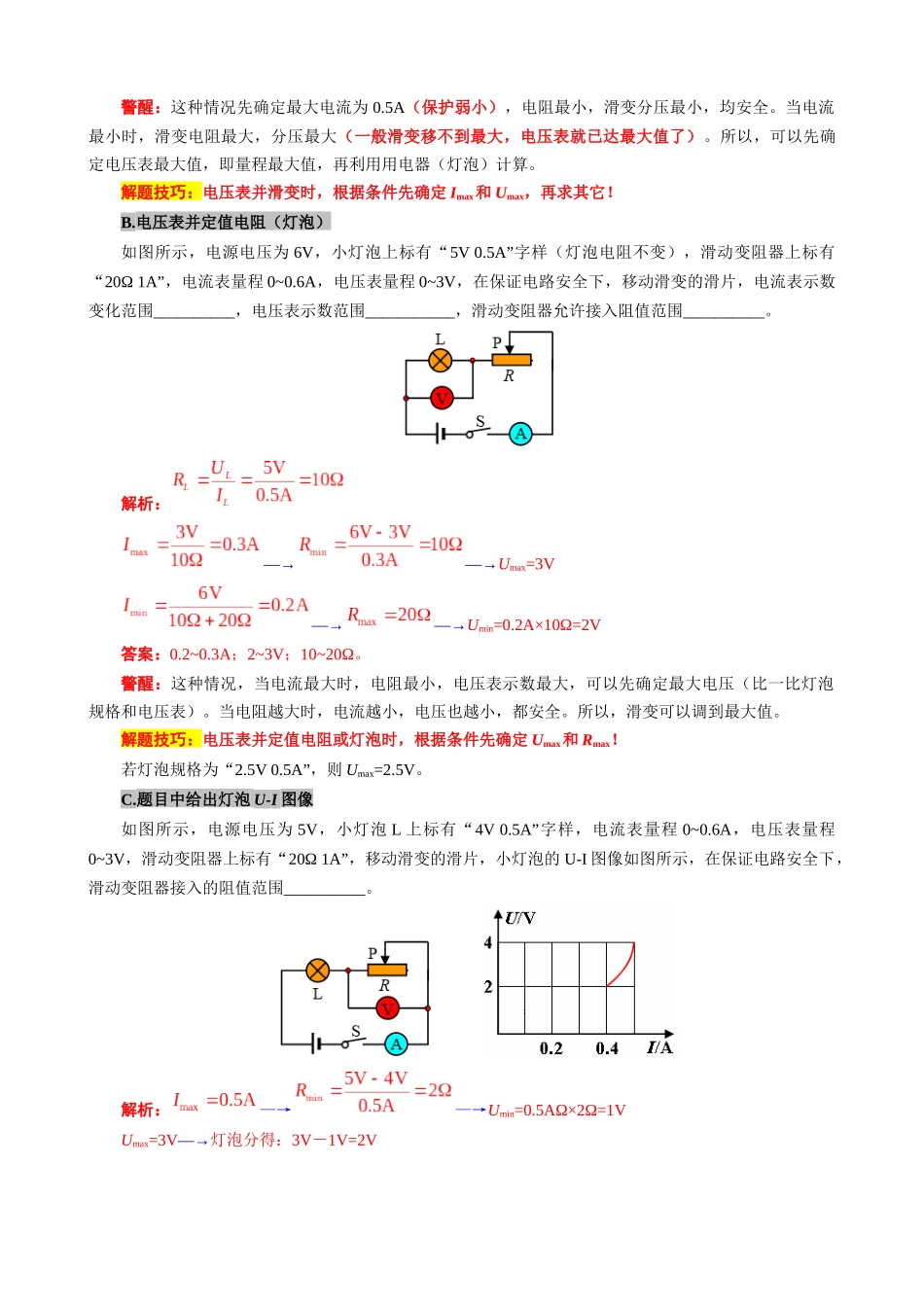

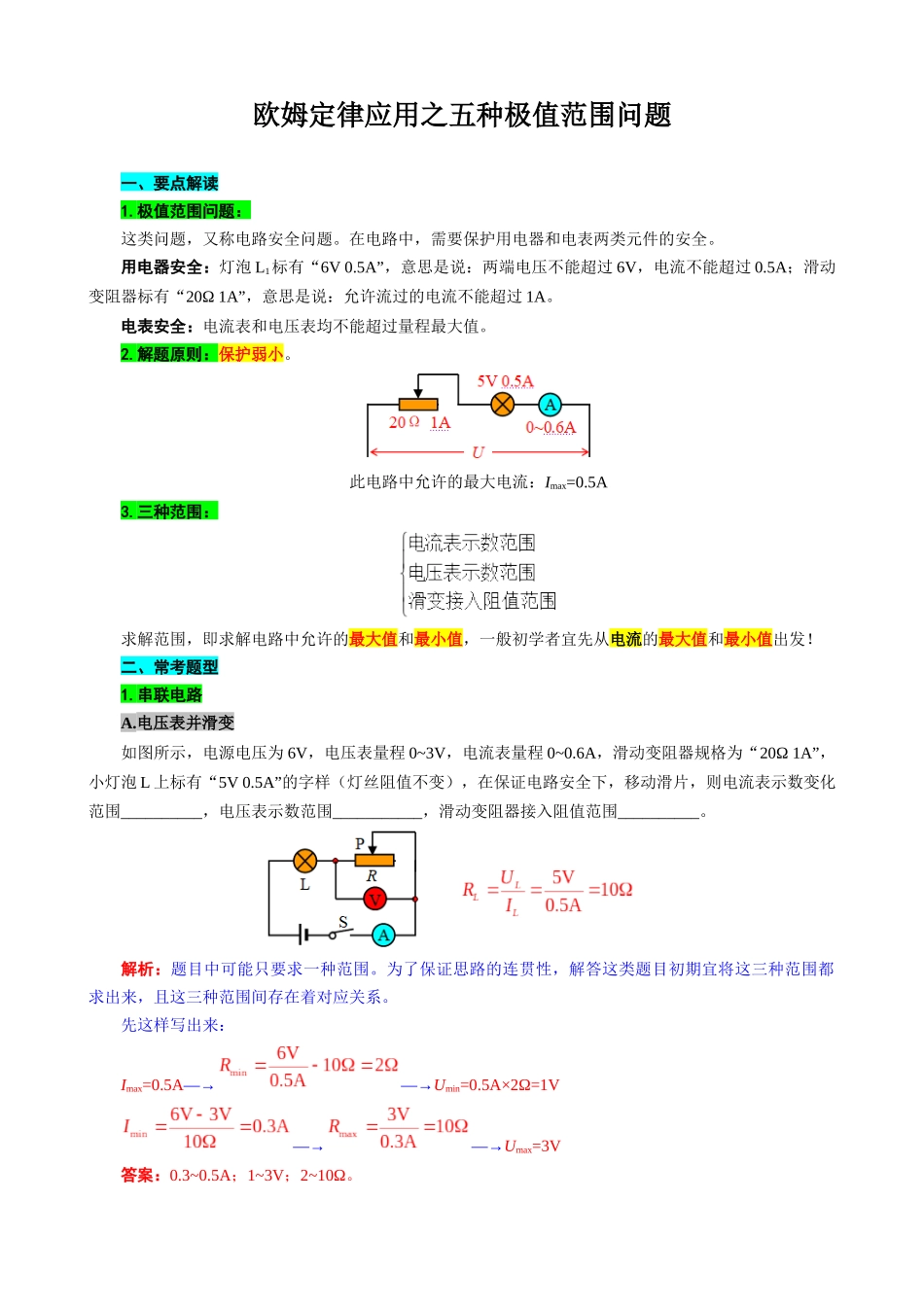

欧姆定律应用之五种极值范围问题一、要点解读1.极值范围问题：这类问题，又称电路安全问题。在电路中，需要保护用电器和电表两类元件的安全。用电器安全：灯泡 L1标有“6V 0.5A”，意思是说：两端电压不能超过 6V，电流不能超过 0.5A；滑动变阻器标有“20Ω 1A”，意思是说：允许流过的电流不能超过 1A。电表安全：电流表和电压表均不能超过量程最大值。2.解题原则：保护弱小。此电路中允许的最大电流：Imax=0.5A3.三种范围：求解范围，即求解电路中允许的最大值和最小值，一般初学者宜先从电流的最大值和最小值出发！二、常考题型1.串联电路A.电压表并滑变如图所示，电源电压为 6V，电压表量程 0~3V，电流表量程 0~0.6A，滑动变阻器规格为“20Ω 1A”，小灯泡 L 上标有“5V 0.5A”的字样（灯丝阻值不变），在保证电路安全下，移动滑片，则电流表示数变化范围__________，电压表示数范围___________，滑动变阻器接入阻值范围__________。解析：题目中可能只要求一种范围。为了保证思路的连贯性，解答这类题目初期宜将这三种范围都求出来，且这三种范围间存在着对应关系。先这样写出来：Imax=0.5A—→—→Umin=0.5A×2Ω=1V—→—→Umax=3V答案：0.3~0.5A；1~3V；2~10Ω。警醒：这种情况先确定最大电流为 0.5A（保护弱小），电阻最小，滑变分压最小，均安全。当电流最小时，滑变电阻最大，分压最大（一般滑变移不到最大，电压表就已达最大值了）。所以，可以先确定电压表最大值，即量程最大值，再利用用电器（灯泡）计算。解题技巧：电压表并滑变时，根据条件先确定 Imax和 Umax，再求其它！B.电压表并定值电阻（灯泡）如图所示，电源电压为 6V，小灯泡上标有“5V 0.5A”字样（灯泡电阻不变），滑动变阻器上标有“20Ω 1A”，电流表量程 0~0.6A，电压表量程 0~3V，在保证电路安全下，移动滑变的滑片，电流表示数变化范围__________，电压表示数范围___________，滑动变阻器允许接入阻值范围__________。解析：—→—→Umax=3V—→—→Umin=0.2A×10Ω=2V答案：0.2~0.3A；2~3V；10~20Ω。警醒：这种情况，当电流最大时，电阻最小，电压表示数最大，可以先确定最大电压（比一比灯泡规格和电压表）。当电阻越大时，电流越小，电压也越小，都安全。所以，滑变可以调到最大值。解题技巧：电压表并定值电阻或灯泡时，根据条件先确定 Umax和 Rmax！若灯泡规格为“2.5V 0.5A”，则 Umax=2.5V。C.题目中给出灯泡 U-I 图像如图所示...
