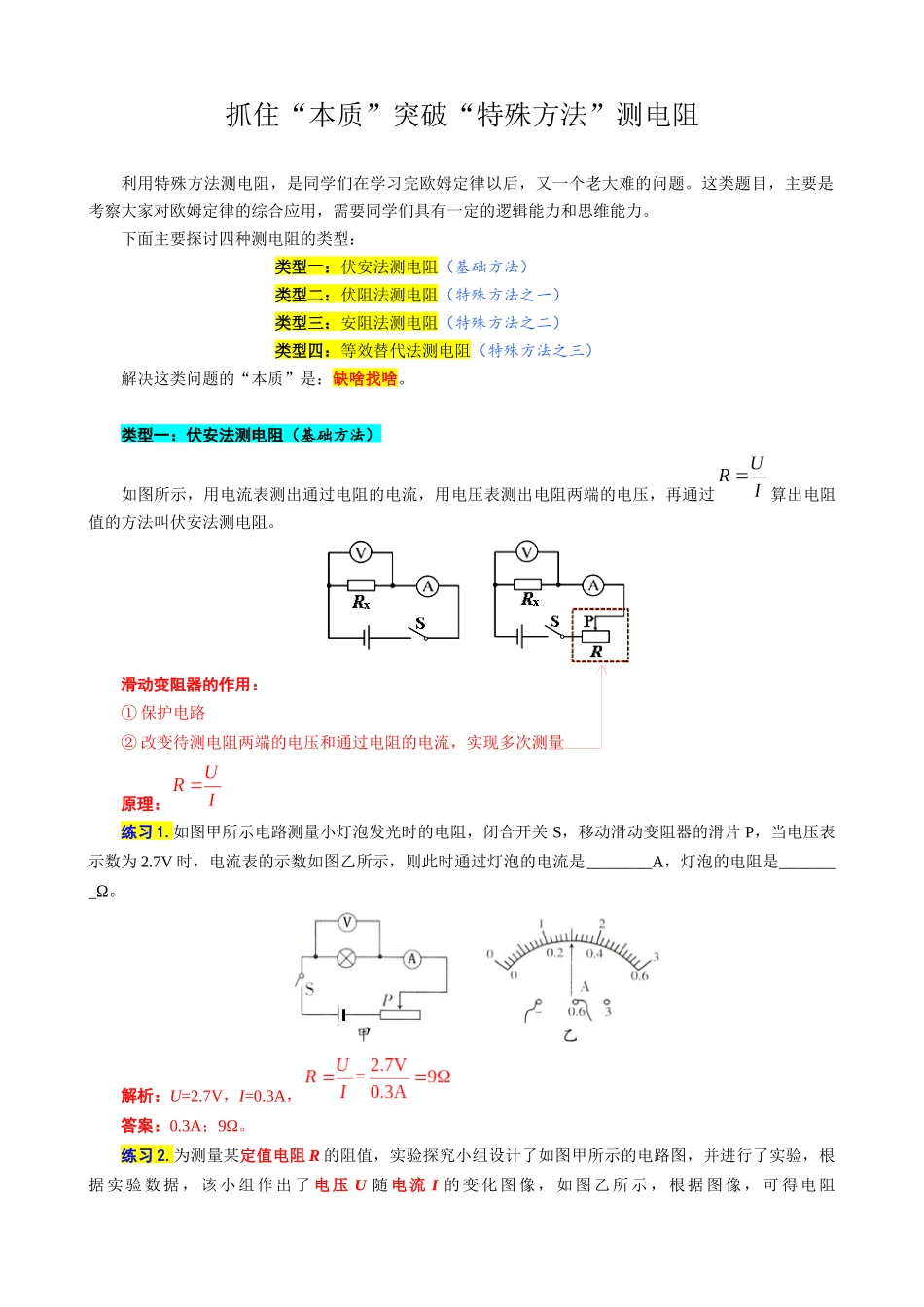

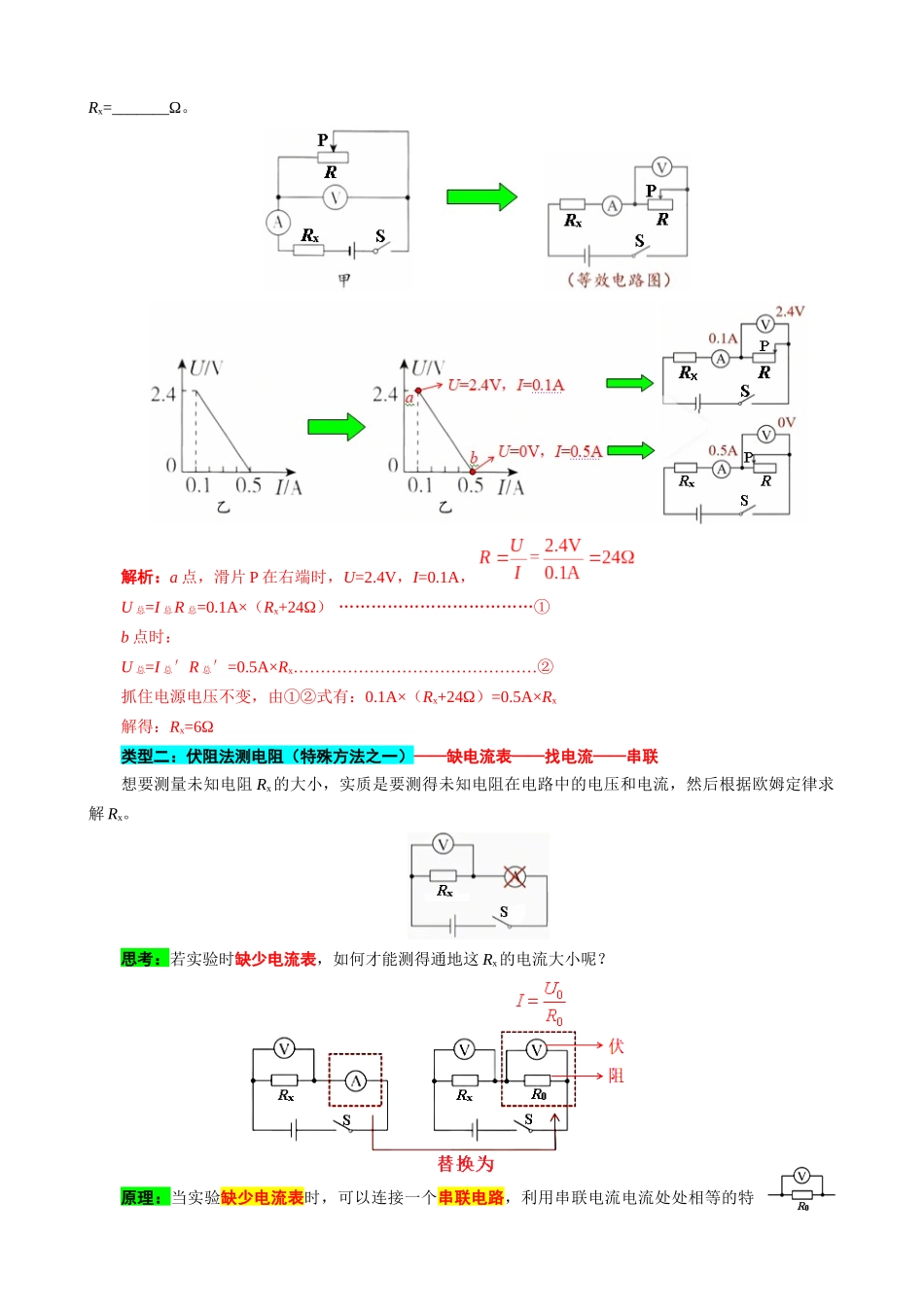

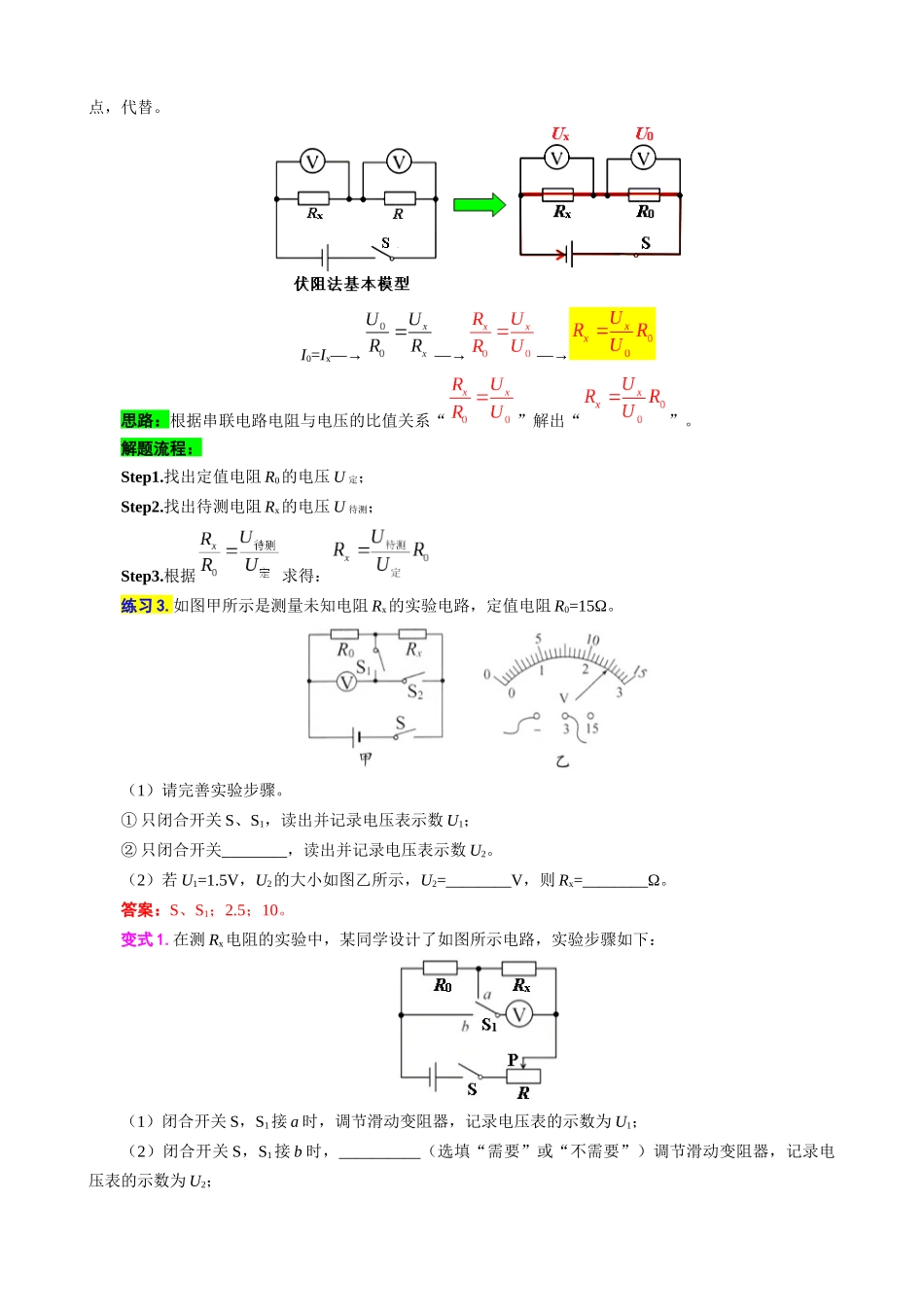

抓住“本质”突破“特殊方法”测电阻利用特殊方法测电阻，是同学们在学习完欧姆定律以后，又一个老大难的问题。这类题目，主要是考察大家对欧姆定律的综合应用，需要同学们具有一定的逻辑能力和思维能力。下面主要探讨四种测电阻的类型： 类型一：伏安法测电阻（基础方法）类型二：伏阻法测电阻（特殊方法之一）类型三：安阻法测电阻（特殊方法之二）类型四：等效替代法测电阻（特殊方法之三）解决这类问题的“本质”是：缺啥找啥。类型一：伏安法测电阻（基础方法）如图所示，用电流表测出通过电阻的电流，用电压表测出电阻两端的电压，再通过算出电阻值的方法叫伏安法测电阻。滑动变阻器的作用：① 保护电路② 改变待测电阻两端的电压和通过电阻的电流，实现多次测量 原理：练习 1.如图甲所示电路测量小灯泡发光时的电阻，闭合开关 S，移动滑动变阻器的滑片 P，当电压表示数为 2.7V 时，电流表的示数如图乙所示，则此时通过灯泡的电流是________A，灯泡的电阻是________Ω。 解析：U=2.7V，I=0.3A，答案：0.3A；9Ω。练习 2.为测量某定值电阻 R 的阻值，实验探究小组设计了如图甲所示的电路图，并进行了实验，根据 实 验 数 据 ， 该 小 组 作 出 了 电 压 U 随 电 流 I 的 变 化 图 像 ， 如 图 乙 所 示 ， 根 据 图 像 ， 可 得 电 阻Rx=_______Ω。解析：a 点，滑片 P 在右端时，U=2.4V，I=0.1A，U 总=I 总R 总=0.1A×（Rx+24Ω） ………………………………①b 点时：U 总=I 总′R 总′=0.5A×Rx………………………………………②抓住电源电压不变，由①②式有：0.1A×（Rx+24Ω）=0.5A×Rx解得：Rx=6Ω类型二：伏阻法测电阻（特殊方法之一）——缺电流表——找电流——串联想要测量未知电阻 Rx的大小，实质是要测得未知电阻在电路中的电压和电流，然后根据欧姆定律求解 Rx。思考：若实验时缺少电流表，如何才能测得通地这 Rx的电流大小呢？原理：当实验缺少电流表时，可以连接一个串联电路，利用串联电流电流处处相等的特点，代替。I0=Ix—→—→—→思路：根据串联电路电阻与电压的比值关系“”解出“”。解题流程：Step1.找出定值电阻 R0的电压 U 定；Step2.找出待测电阻 Rx的电压 U 待测；Step3.根据求得：练习 3.如图甲所示是测量未知电阻 Rx的实验电路，定值电阻 R0=15Ω。 （1）请完善实验步骤。① 只闭合开关 S、S1，读出并记录电压表示数 U1；② ...
