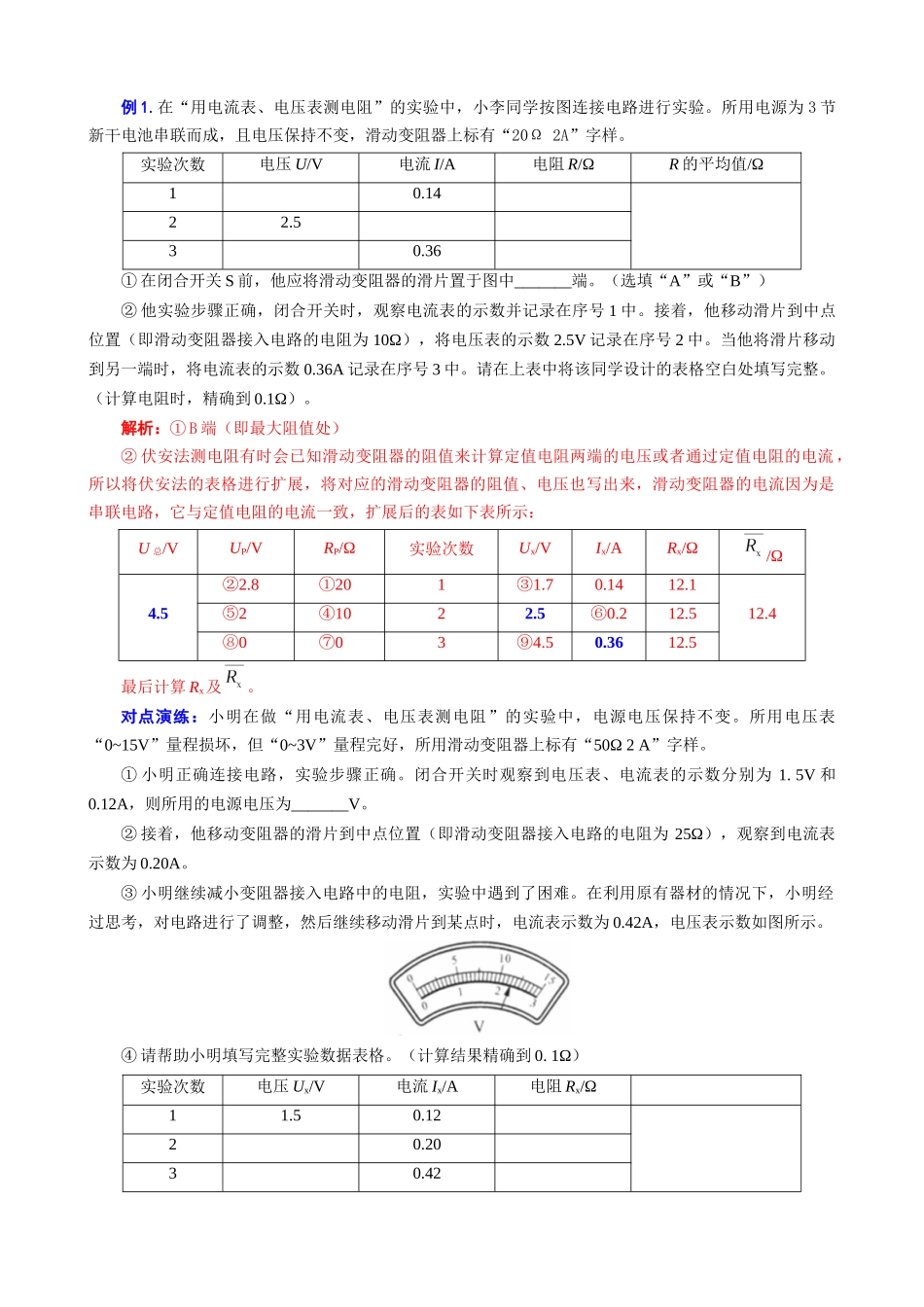

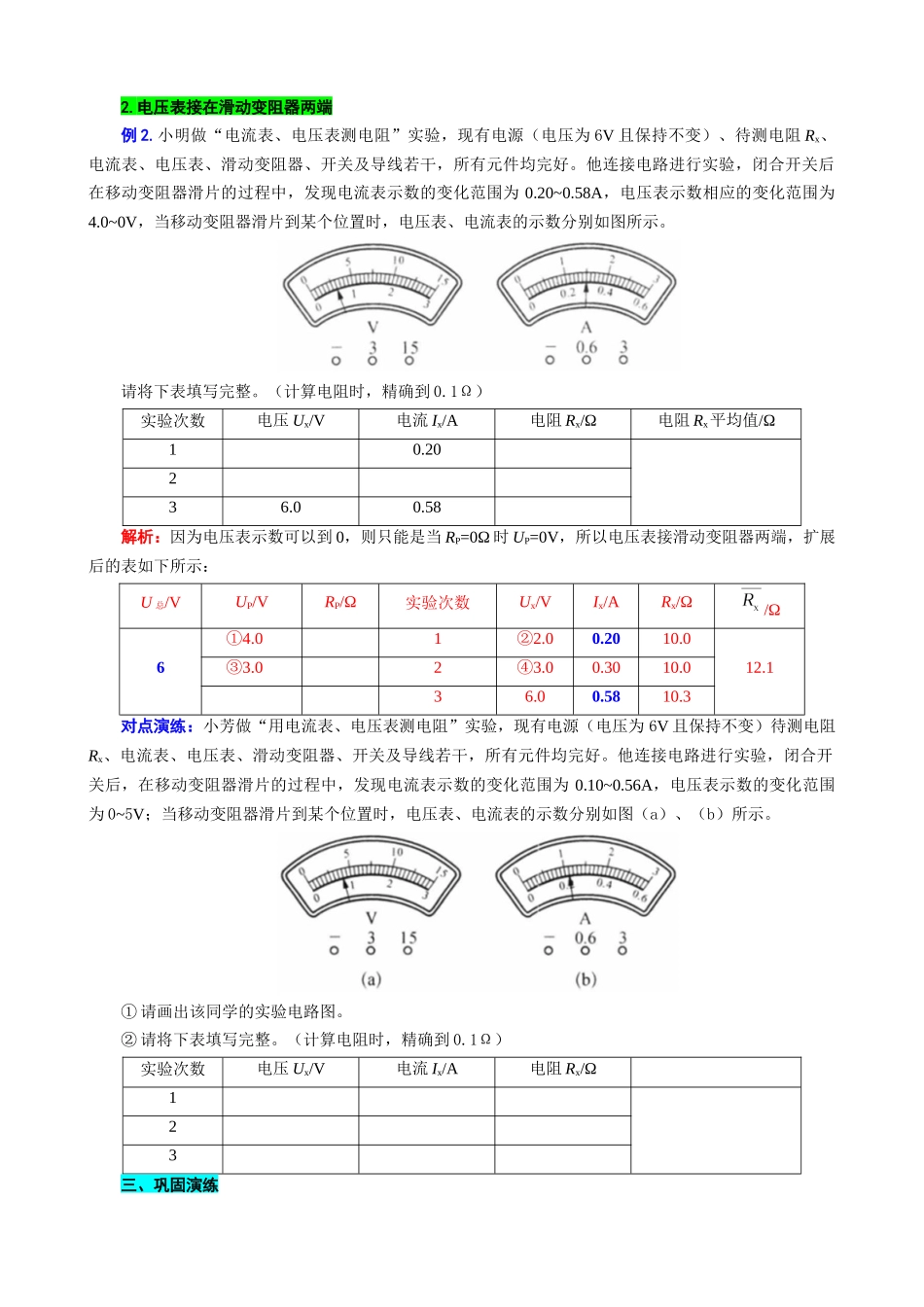

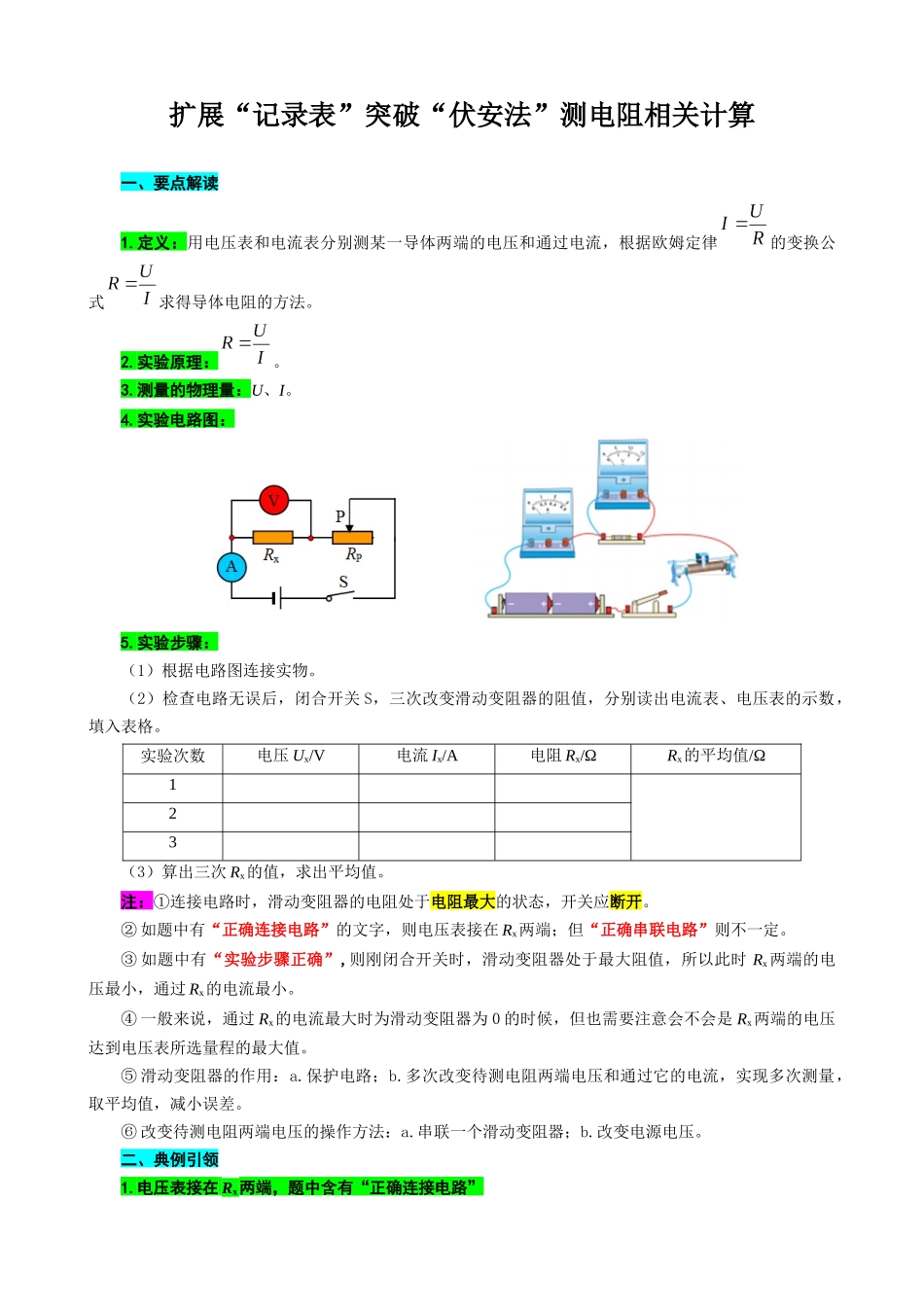

扩展“记录表”突破“伏安法”测电阻相关计算一、要点解读1.定义：用电压表和电流表分别测某一导体两端的电压和通过电流，根据欧姆定律的变换公式求得导体电阻的方法。2.实验原理：。3.测量的物理量：U、I。4.实验电路图：5.实验步骤：（1）根据电路图连接实物。（2）检查电路无误后，闭合开关 S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。实验次数电压 Ux/V电流 Ix/A电阻 Rx/ΩRx的平均值/Ω123（3）算出三次 Rx的值，求出平均值。注：①连接电路时，滑动变阻器的电阻处于电阻最大的状态，开关应断开。② 如题中有“正确连接电路”的文字，则电压表接在 Rx两端；但“正确串联电路”则不一定。③ 如题中有“实验步骤正确”,则刚闭合开关时，滑动变阻器处于最大阻值，所以此时 Rx两端的电压最小，通过 Rx的电流最小。④ 一般来说，通过 Rx的电流最大时为滑动变阻器为 0 的时候，但也需要注意会不会是 Rx两端的电压达到电压表所选量程的最大值。⑤ 滑动变阻器的作用：a.保护电路；b.多次改变待测电阻两端电压和通过它的电流，实现多次测量，取平均值，减小误差。⑥ 改变待测电阻两端电压的操作方法：a.串联一个滑动变阻器；b.改变电源电压。二、典例引领1.电压表接在 Rx两端，题中含有“正确连接电路”例 1.在“用电流表、电压表测电阻”的实验中，小李同学按图连接电路进行实验。所用电源为 3 节新干电池串联而成，且电压保持不变，滑动变阻器上标有“20Ω 2A”字样。实验次数电压 U/V电流 I/A电阻 R/ΩR 的平均值/Ω10.1422.530.36① 在闭合开关 S 前，他应将滑动变阻器的滑片置于图中_______端。（选填“A”或“B”）② 他实验步骤正确，闭合开关时，观察电流表的示数并记录在序号 1 中。接着，他移动滑片到中点位置（即滑动变阻器接入电路的电阻为 10Ω），将电压表的示数 2.5V 记录在序号 2 中。当他将滑片移动到另一端时，将电流表的示数 0.36A 记录在序号 3 中。请在上表中将该同学设计的表格空白处填写完整。（计算电阻时，精确到 0.1Ω）。解析：① B 端（即最大阻值处）② 伏安法测电阻有时会已知滑动变阻器的阻值来计算定值电阻两端的电压或者通过定值电阻的电流，所以将伏安法的表格进行扩展，将对应的滑动变阻器的阻值、电压也写出来，滑动变阻器的电流因为是串联电路，它与定值电阻的电流一致，扩展后的表如下表所示：U 总/VUP/VRP/Ω实验次数Ux/VIx/ARx/Ω...
