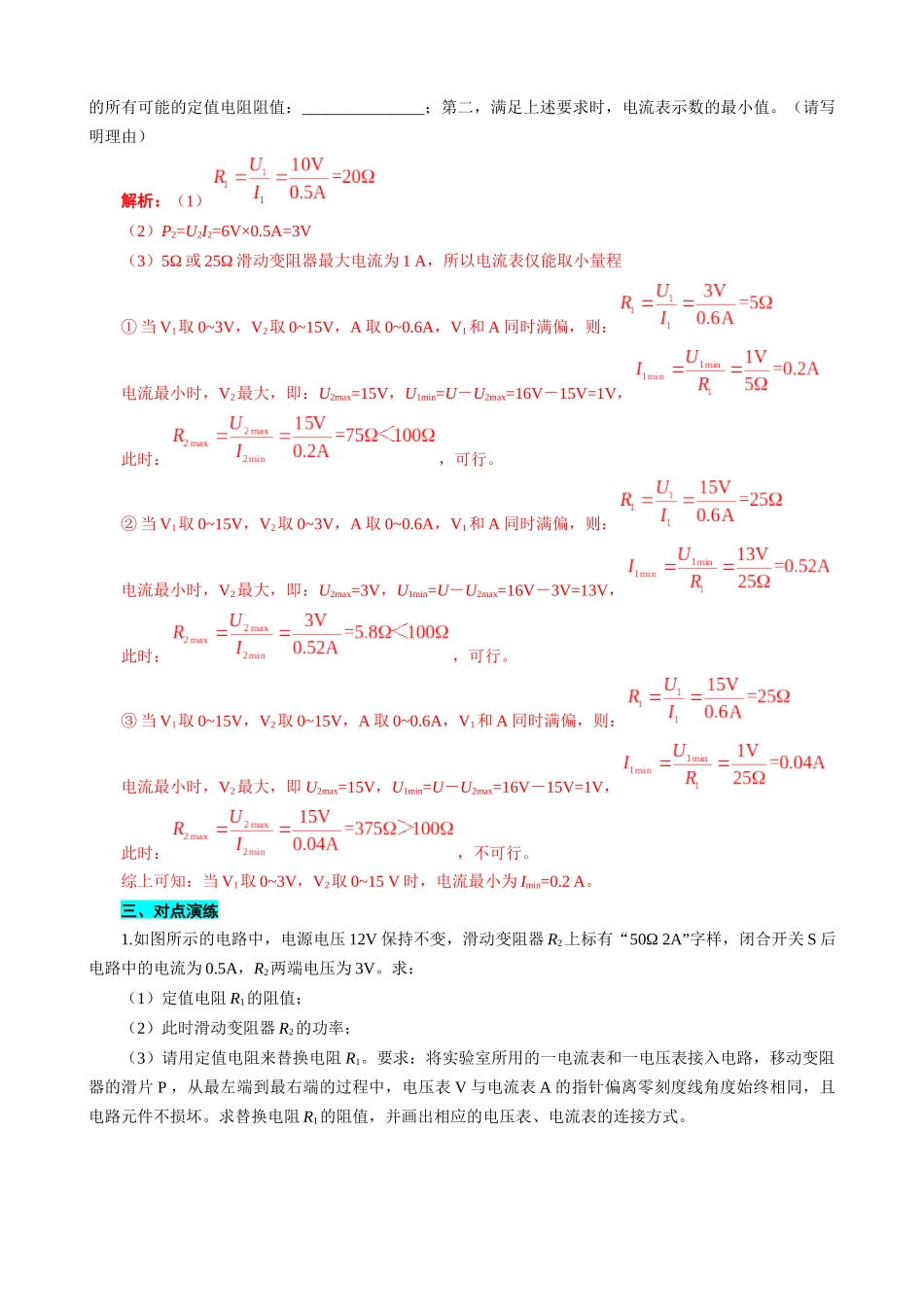

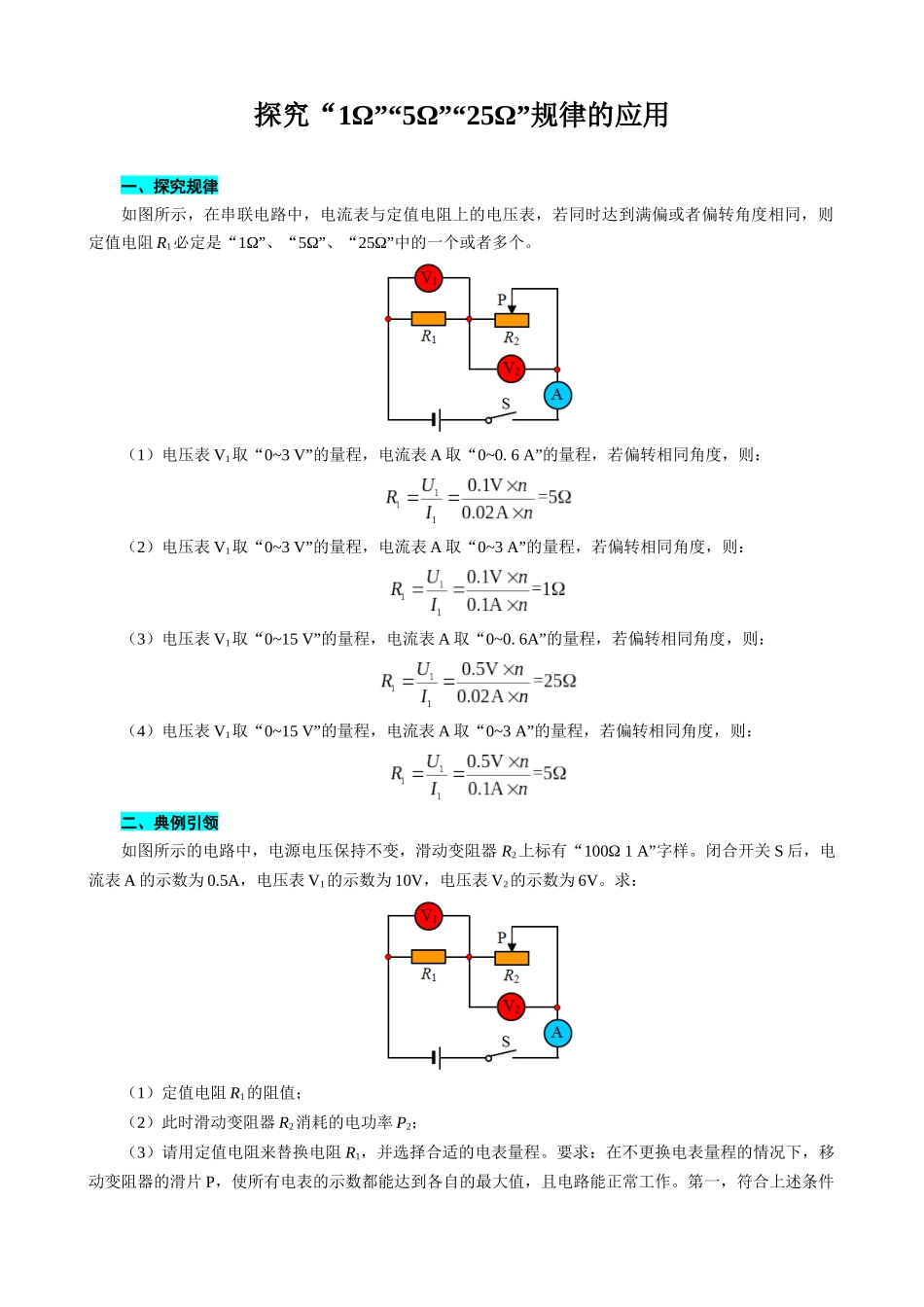

探究“1Ω”“5Ω”“25Ω”规律的应用一、探究规律如图所示，在串联电路中，电流表与定值电阻上的电压表，若同时达到满偏或者偏转角度相同，则定值电阻 R1必定是“1Ω”、“5Ω”、“25Ω”中的一个或者多个。（1）电压表 V1取“0~3 V”的量程，电流表 A 取“0~0. 6 A”的量程，若偏转相同角度，则：（2）电压表 V1取“0~3 V”的量程，电流表 A 取“0~3 A”的量程，若偏转相同角度，则：（3）电压表 V1取“0~15 V”的量程，电流表 A 取“0~0. 6A”的量程，若偏转相同角度，则：（4）电压表 V1取“0~15 V”的量程，电流表 A 取“0~3 A”的量程，若偏转相同角度，则：二、典例引领如图所示的电路中，电源电压保持不变，滑动变阻器 R2上标有“100Ω 1 A”字样。闭合开关 S 后，电流表 A 的示数为 0.5A，电压表 V1的示数为 10V，电压表 V2的示数为 6V。求：（1）定值电阻 R1的阻值；（2）此时滑动变阻器 R2消耗的电功率 P2；（3）请用定值电阻来替换电阻 R1，并选择合适的电表量程。要求：在不更换电表量程的情况下，移动变阻器的滑片 P，使所有电表的示数都能达到各自的最大值，且电路能正常工作。第一，符合上述条件的所有可能的定值电阻阻值：_______________；第二，满足上述要求时，电流表示数的最小值。（请写明理由）解析：（1）（2）P2=U2I2=6V×0.5A=3V（3）5Ω 或 25Ω 滑动变阻器最大电流为 1 A，所以电流表仅能取小量程① 当 V1取 0~3V，V2取 0~15V，A 取 0~0.6A，V1和 A 同时满偏，则：电流最小时，V2最大，即：U2max=15V，U1min=U－U2max=16V－15V=1V，此时：，可行。② 当 V1取 0~15V，V2取 0~3V，A 取 0~0.6A，V1和 A 同时满偏，则：电流最小时，V2最大，即：U2max=3V，U1min=U－U2max=16V－3V=13V，此时：，可行。③ 当 V1取 0~15V，V2取 0~15V，A 取 0~0.6A，V1和 A 同时满偏，则：电流最小时，V2最大，即 U2max=15V，U1min=U－U2max=16V－15V=1V，此时：，不可行。综上可知：当 V1取 0~3V，V2取 0~15 V 时，电流最小为 Imin=0.2 A。三、对点演练1.如图所示的电路中，电源电压 12V 保持不变，滑动变阻器 R2上标有“50Ω 2A”字样，闭合开关 S 后电路中的电流为 0.5A，R2两端电压为 3V。求：（1）定值电阻 R1的阻值；（2）此时滑动变阻器 R2的功率；（3）请用定值电阻来替换电阻 R1。要求：将实验室所用的一电流表和一电压表接入电路，移动...
