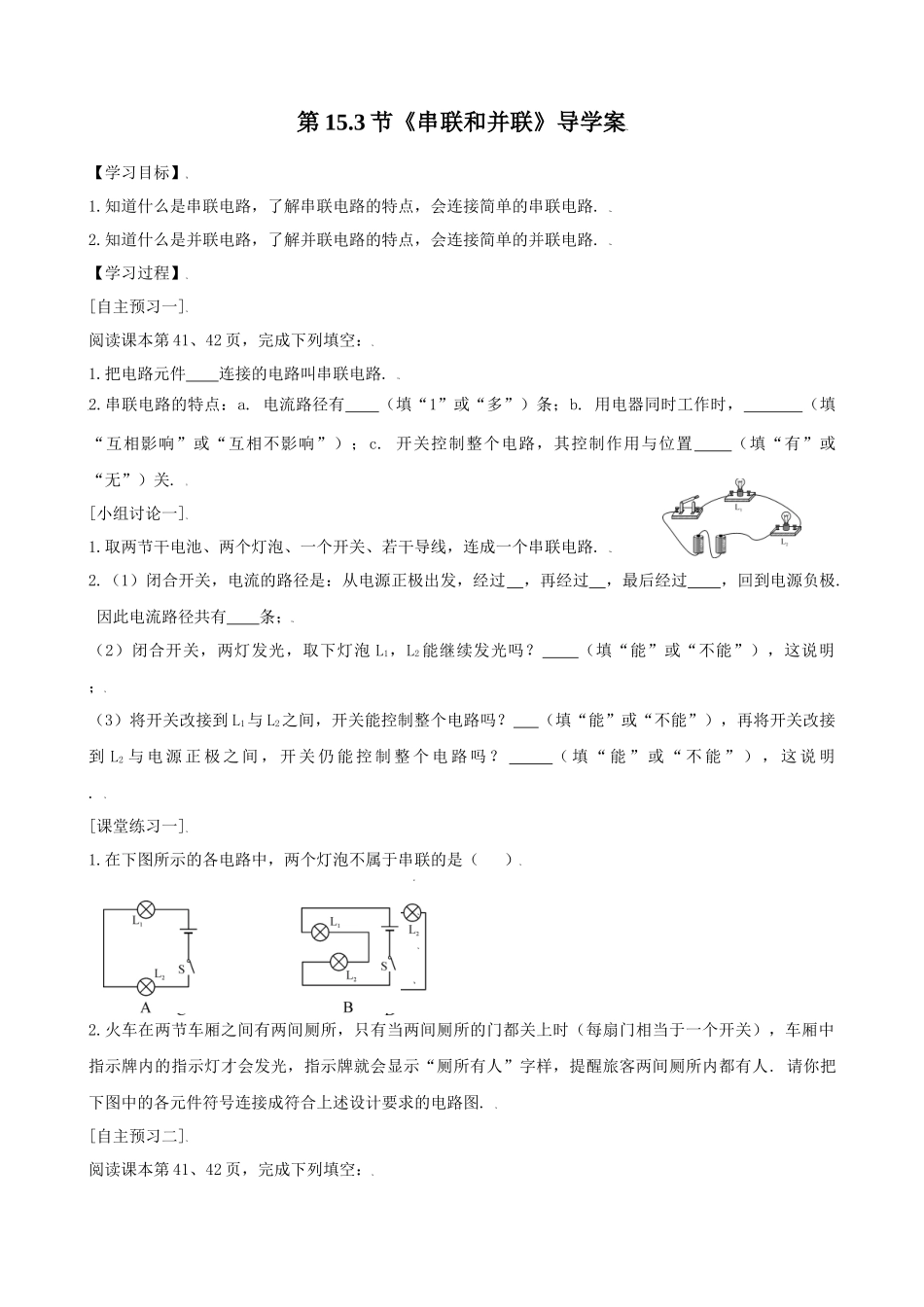

第 15.3 节《串联和并联》导学案【学习目标】1.知道什么是串联电路，了解串联电路的特点，会连接简单的串联电路. 2.知道什么是并联电路，了解并联电路的特点，会连接简单的并联电路. 【学习过程】[自主预习一]阅读课本第 41、42 页，完成下列填空：1.把电路元件 连接的电路叫串联电路. 2.串联电路的特点：a. 电流路径有 （填“1”或“多”）条；b. 用电器同时工作时， （填“互相影响”或“互相不影响”）；c. 开关控制整个电路，其控制作用与位置 （填“有”或“无”）关. [小组讨论一]1.取两节干电池、两个灯泡、一个开关、若干导线，连成一个串联电路. 2.（1）闭合开关，电流的路径是：从电源正极出发，经过 ，再经过 ，最后经过 ，回到电源负极. 因此电流路径共有 条；（2）闭合开关，两灯发光，取下灯泡 L1，L2 能继续发光吗？ （填“能”或“不能”），这说明 ；（3）将开关改接到 L1与 L2之间，开关能控制整个电路吗？ （填“能”或“不能”），再将开关改接到 L2 与 电 源 正 极 之 间 ， 开 关 仍 能 控 制 整 个 电 路 吗 ？ （ 填 “ 能 ” 或 “ 不 能 ” ） ， 这 说 明 . [课堂练习一]1.在下图所示的各电路中，两个灯泡不属于串联的是（ ） 2.火车在两节车厢之间有两间厕所，只有当两间厕所的门都关上时（每扇门相当于一个开关），车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人. 请你把下图中的各元件符号连接成符合上述设计要求的电路图. [自主预习二]阅读课本第 41、42 页，完成下列填空：1.把电路元件 连接的电路叫并联电路. 2. 并 联 电 路 的 特 点 ： a. 电 流 路 径 有 （ 填 “ 1” 或 “ 多 ” ） 条 ； b. 用 电 器 同 时 工 作 时 ， （填“互相影响”或“互相不影响”）；c. 控制整个电路， 控制支路. [小组讨论二]取两节干电池、两个灯泡、三个开关、若干导线，连成一个并联电路. (1)闭合开关，电流的路径是：从电源正极出发，电流在 （填“左”或“右”）接线柱分支，第一支路是 L2与 ，第二条支路是 L1与 ，两条支路在 S1 （填“左”或“右”）接线柱会合，然后再经过 S1，回到电源负极. 因此电流路径共有 条；(2)闭合三个开关，两灯发光，取下灯泡 L1，L2 能继续发光吗？ （填“能”或“不能”），这说明 (3)断开开关 S1，闭合 ...
