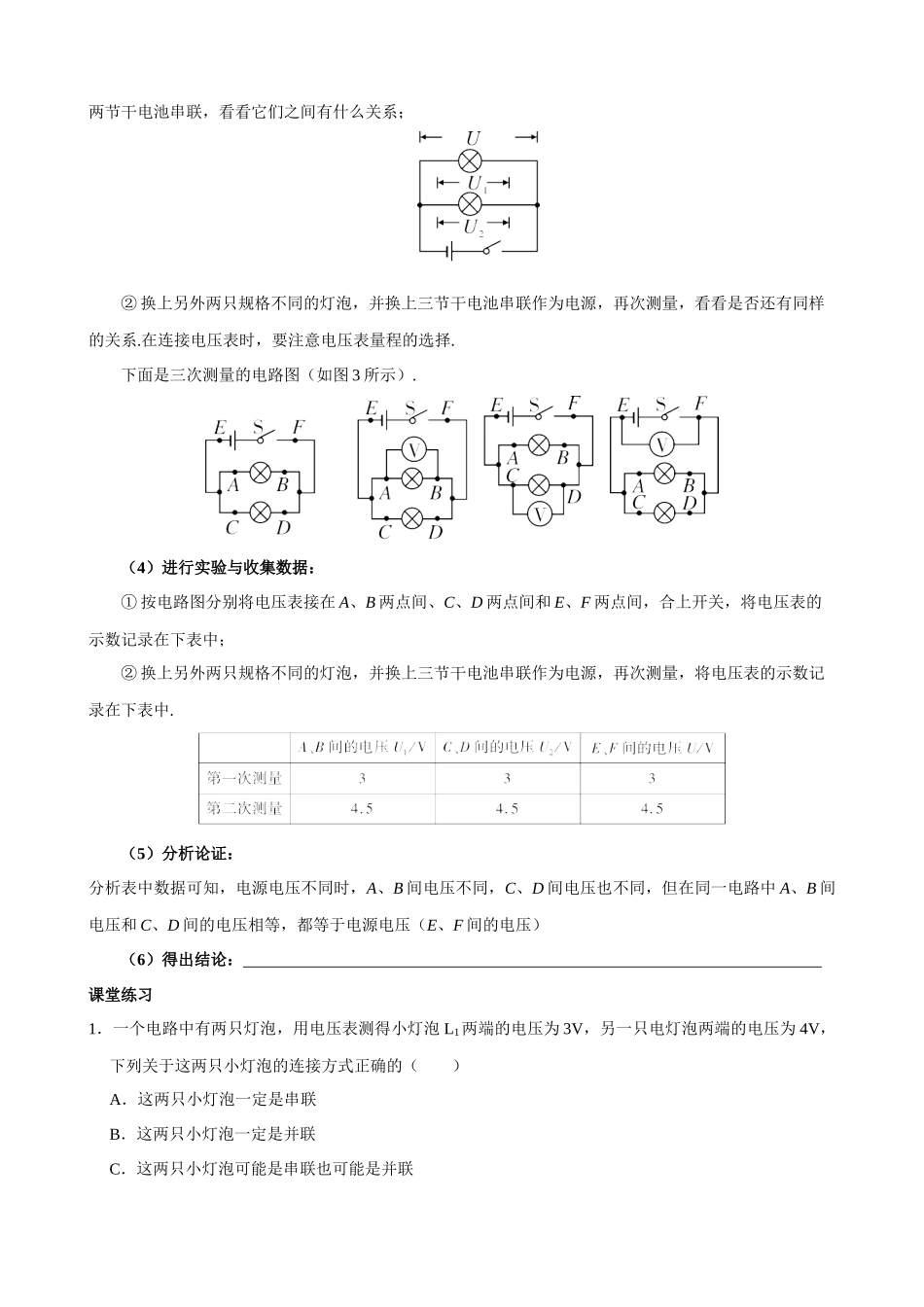

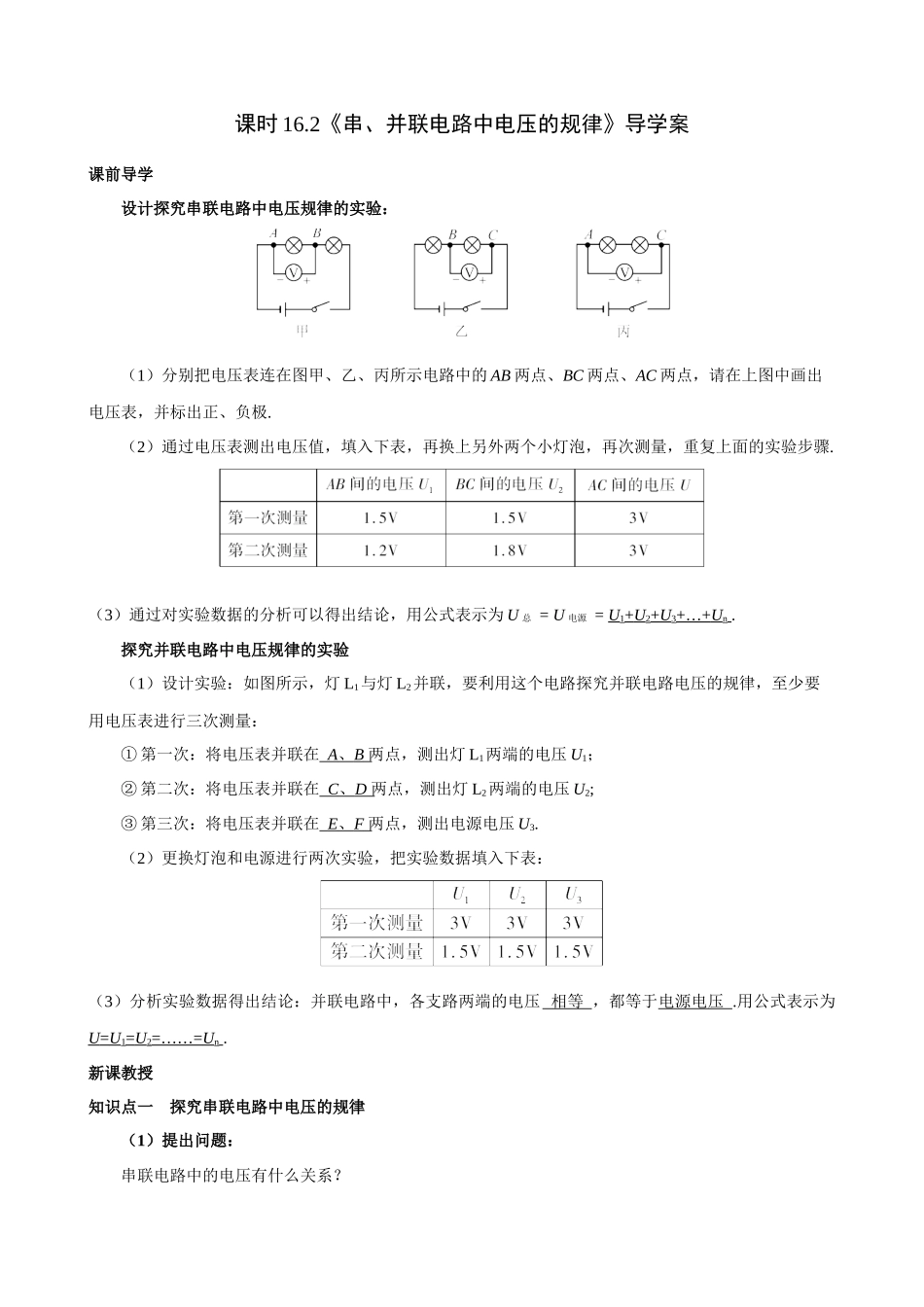

课时 16.2《串、并联电路中电压的规律》导学案课前导学设计探究串联电路中电压规律的实验：（1）分别把电压表连在图甲、乙、丙所示电路中的 AB 两点、BC 两点、AC 两点，请在上图中画出电压表，并标出正、负极.（2）通过电压表测出电压值，填入下表，再换上另外两个小灯泡，再次测量，重复上面的实验步骤.（3）通过对实验数据的分析可以得出结论，用公式表示为 U 总 = U 电源 = U1+ U 2+ U 3+…+ U n .探究并联电路中电压规律的实验（1）设计实验：如图所示，灯 L1与灯 L2并联，要利用这个电路探究并联电路电压的规律，至少要用电压表进行三次测量：① 第一次：将电压表并联在 A 、 B 两点，测出灯 L1两端的电压 U1；② 第二次：将电压表并联在 C 、 D 两点，测出灯 L2两端的电压 U2;③ 第三次：将电压表并联在 E 、 F 两点，测出电源电压 U3.（2）更换灯泡和电源进行两次实验，把实验数据填入下表：（3）分析实验数据得出结论：并联电路中，各支路两端的电压 相等 ，都等于电源电压 .用公式表示为 U = U 1= U 2=……= U n .新课教授知识点一 探究串联电路中电压的规律（1）提出问题：串联电路中的电压有什么关系？（2）猜想或假设与设计实验学生积极提出自己的猜想，并且寻找支持猜想的依据.③ 实验电路图：④ 实验步骤：首先选择规格相同的两只灯泡按照实验电路图连接电路，根据电源电压选择电压表量程，再分别把电压表并联在上图所示的电路 A、B 两点，B、C 两点，A、C 两点间测量电压，看看它们之间有什么关系；然后换上另外四只灯泡再测两次，看看是否还有同样的关系.⑤ 记录数据：按上述要求进行实验，实验记录如下表所示.（3）实验结论： 。注意：①电压是两端电压，不是某点的电压，所以实验前要画出你的电路图，看是否把电压表并联在电路中了；②你的设计一定要有书面的内容，你要怎么做（同学们刚才已谈到的），你是怎么做的（要按电路图测量），你得出了什么样的结果（要有实验记录），以便于自己检查和与别的同学进行交流后做出更好的改进.知识点二 探究并联电路中电压的规律（1）提出问题：如图 1 所示，两个灯泡并联后接在电源两端，电压 U1、U2和 U 之间可能有什么关系？（2）猜想假设：例如：①可能三个电压相等；②可能 U=U1+U2.要想知道正确结论，我们设计了如下实验.（3）设计实验：① 分别把电压表并联在如图 2 所示的电路的 A、B 两点、C、D 两...
