2025-2026学年人教九年级物理17.4欧姆定律在串、并联电路中的应用-导学案（学生版+名师详解版）

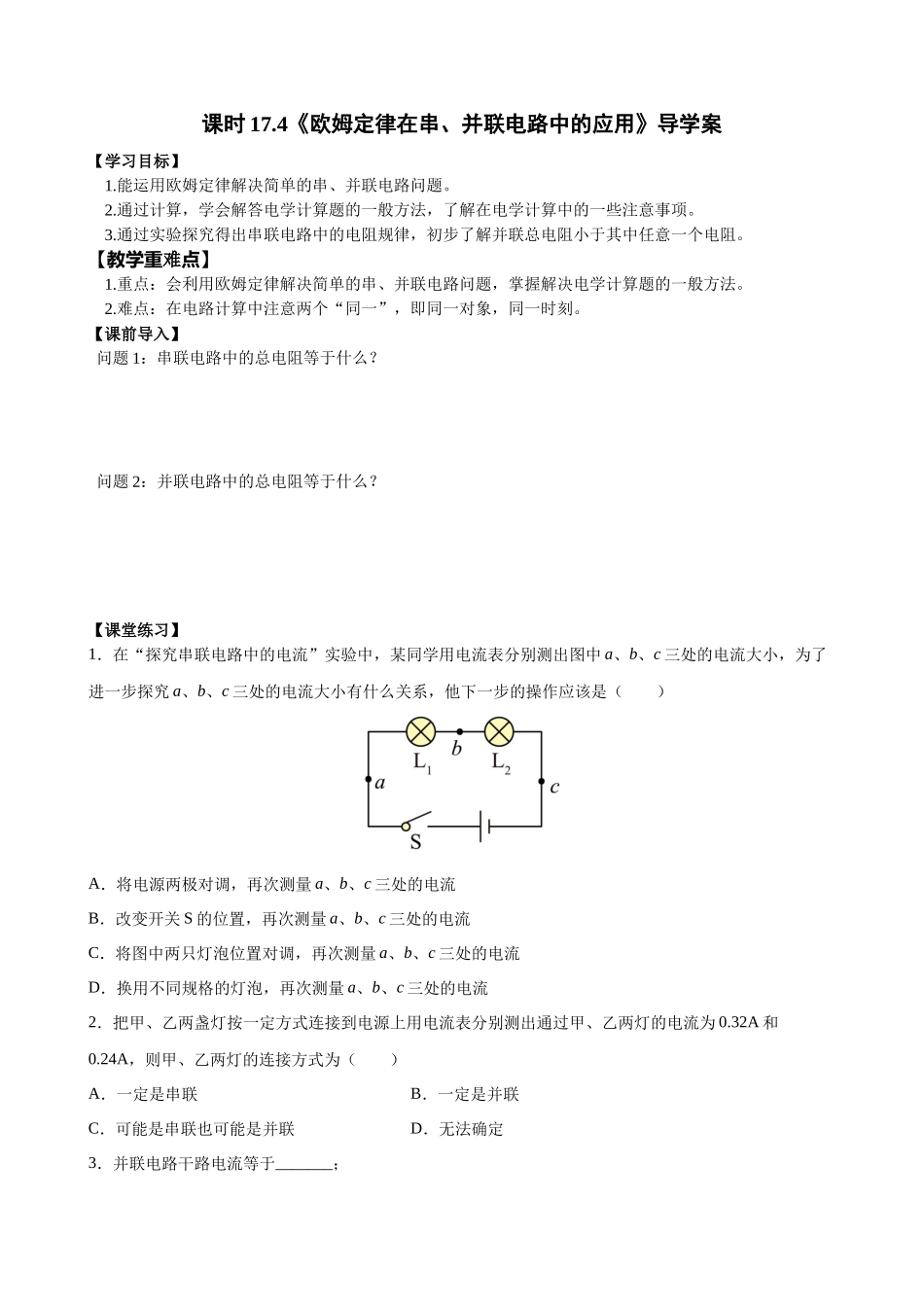

课时 17.4《欧姆定律在串、并联电路中的应用》导学案【学习目标】1.能运用欧姆定律解决简单的串、并联电路问题。2.通过计算，学会解答电学计算题的一般方法，了解在电学计算中的一些注意事项。3.通过实验探究得出串联电路中的电阻规律，初步了解并联总电阻小于其中任意一个电阻。【教学重难点】1.重点：会利用欧姆定律解决简单的串、并联电路问题，掌握解决电学计算题的一般方法。2.难点：在电路计算中注意两个“同一”，即同一对象，同一时刻。【课前导入】问题 1：串联电路中的总电阻等于什么？问题 2：并联电路中的总电阻等于什么？【课堂练习】1．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中 a、b、c 三处的电流大小，为了进一步探究 a、b、c 三处的电流大小有什么关系，他下一步的操作应该是（ ）A．将电源两极对调，再次测量 a、b、c 三处的电流B．改变开关 S 的位置，再次测量 a、b、c 三处的电流C．将图中两只灯泡位置对调，再次测量 a、b、c 三处的电流D．换用不同规格的灯泡，再次测量 a、b、c 三处的电流2．把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为 0.32A 和0.24A，则甲、乙两灯的连接方式为（ ）A．一定是串联B．一定是并联C．可能是串联也可能是并联D．无法确定3．并联电路干路电流等于_______；4．串、并联电路中电流的特点：串联电路中电流_______；5．并联电路中干路电流等于________________。即=++。6．串联电路中电流_______________。即===。通过串联电路电流的特点便可知道为什么电流表必须串联在被测电路中，因为串联电路中电流________，将电流表串联在待测电路中，电流表中的电流与待测电流也就________，所以电流表测出的电流也就是待测电路的电流。7．探究串联电路电流规律和并联电路电流规律时，为了使实验结论具有普遍性，应选用_______的灯泡进行实验。多次实验中，选择的两个小灯泡的规格应该是_______的。8．如图甲所示电路，当开关 S1、S2闭合后，A2与 R2是_______（选填“串”或“并”）联的，电流表 A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过 R1的电流为______A，通过 R2的电流为______A。9．如图甲所示电路,当开关 S 闭合后,电流表的指针偏转如图乙所示，其中 a 电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，b 电流表的读数应为____...
