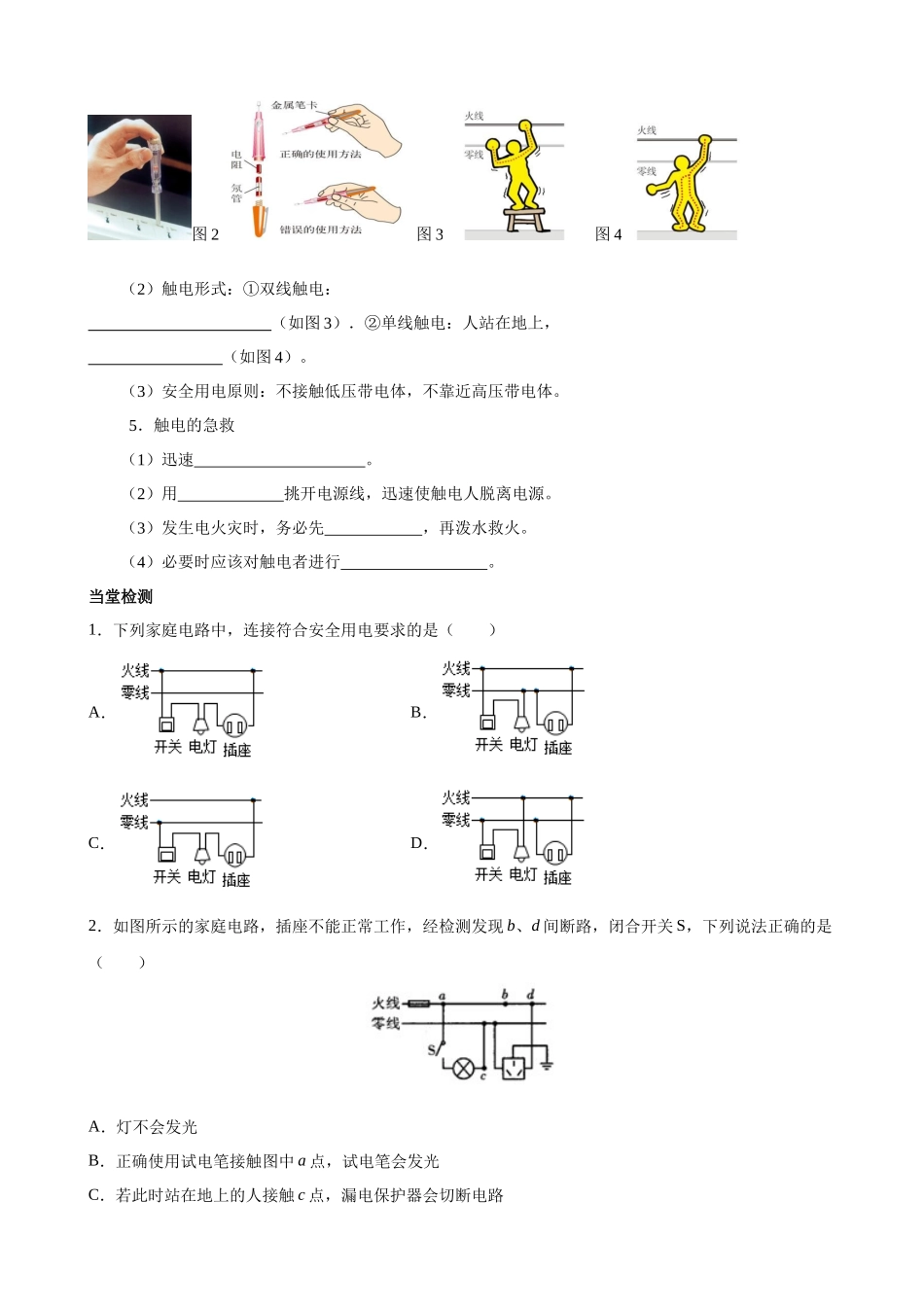

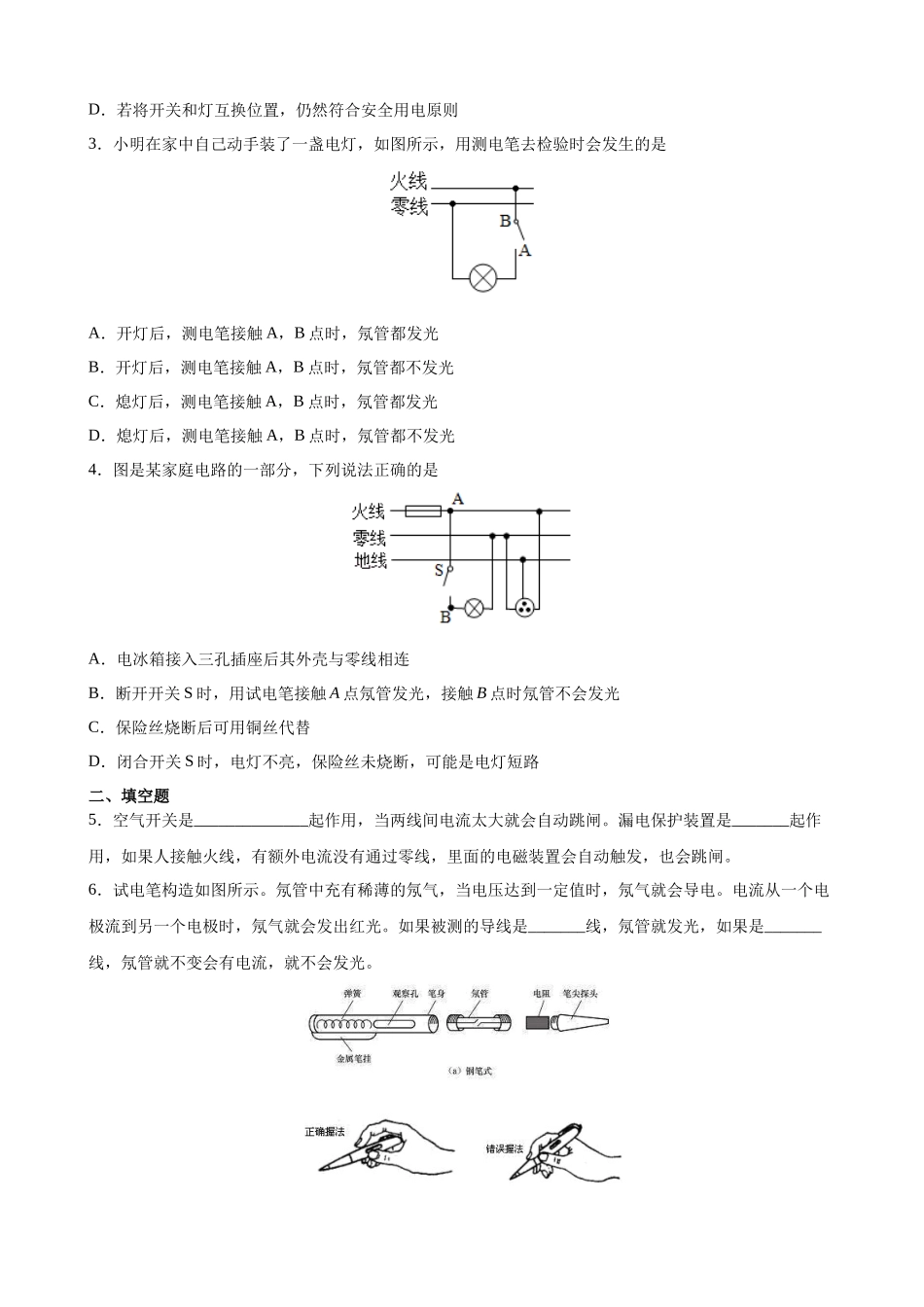

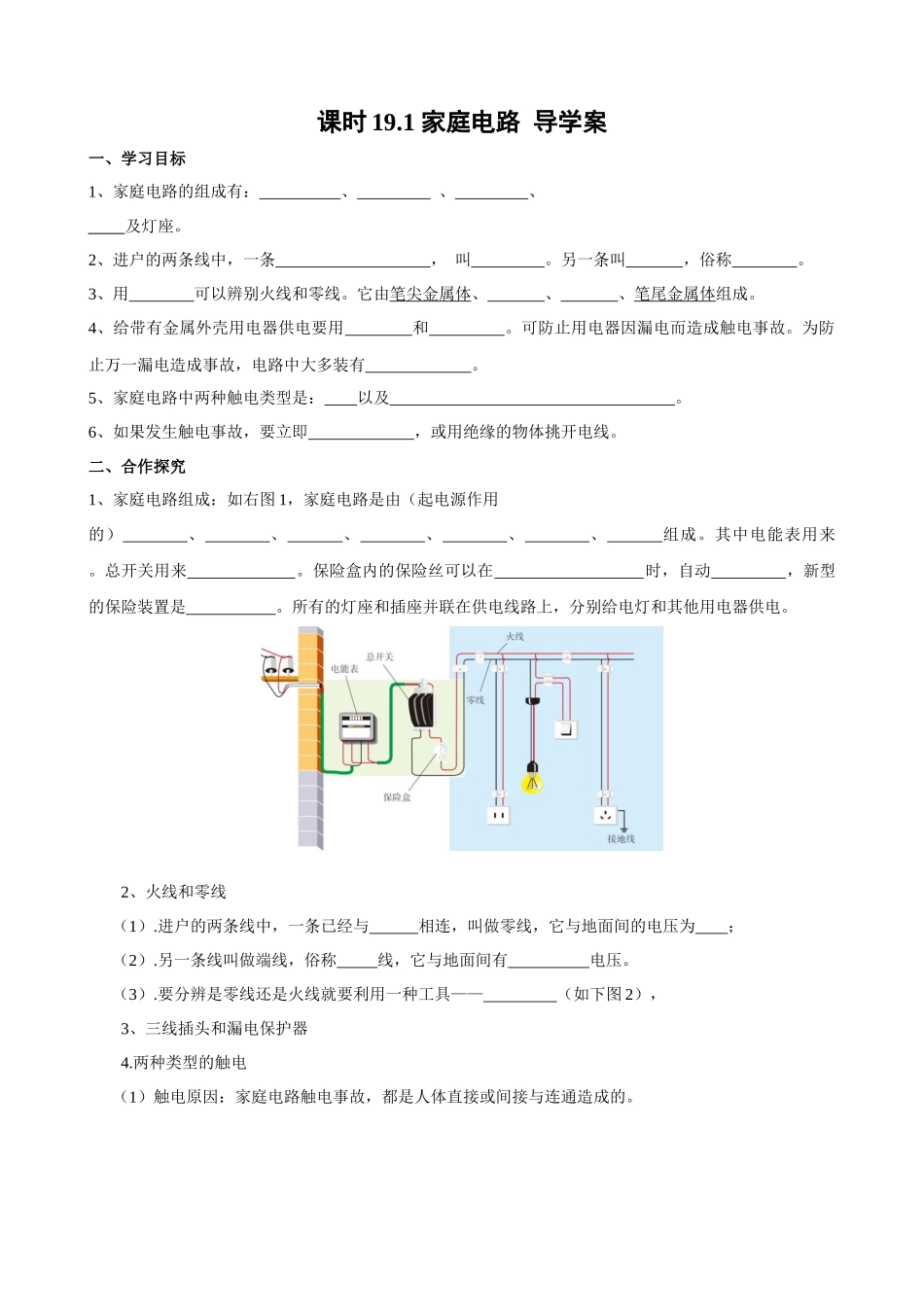

课时 19.1 家庭电路 导学案一、学习目标1、家庭电路的组成有： 、 、 、 及灯座。2、进户的两条线中，一条 ， 叫 。另一条叫 ，俗称 。3、用 可以辨别火线和零线。它由笔尖金属体、 、 、笔尾金属体组成。4、给带有金属外壳用电器供电要用 和 。可防止用电器因漏电而造成触电事故。为防止万一漏电造成事故，电路中大多装有 。5、家庭电路中两种触电类型是： 以及 。6、如果发生触电事故，要立即 ，或用绝缘的物体挑开电线。二、合作探究1、家庭电路组成：如右图 1，家庭电路是由（起电源作用的） 、 、 、 、 、 、 组成。其中电能表用来 。总开关用来 。保险盒内的保险丝可以在 时，自动 ，新型的保险装置是 。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。2、火线和零线（1）.进户的两条线中，一条已经与 相连，叫做零线，它与地面间的电压为 ；（2）.另一条线叫做端线，俗称 线，它与地面间有 电压。（3）.要分辨是零线还是火线就要利用一种工具—— （如下图 2），3、三线插头和漏电保护器4.两种类型的触电（1）触电原因：家庭电路触电事故，都是人体直接或间接与连通造成的。图 2 图 3 图 4（2）触电形式：①双线触电： （如图 3）．②单线触电：人站在地上， （如图 4）。（3）安全用电原则：不接触低压带电体，不靠近高压带电体。5．触电的急救（1）迅速 。（2）用 挑开电源线，迅速使触电人脱离电源。（3）发生电火灾时，务必先 ，再泼水救火。（4）必要时应该对触电者进行 。当堂检测1．下列家庭电路中，连接符合安全用电要求的是（ ）A．B．C． D．2．如图所示的家庭电路，插座不能正常工作，经检测发现 b、d 间断路，闭合开关 S，下列说法正确的是（ ）A．灯不会发光B．正确使用试电笔接触图中 a 点，试电笔会发光C．若此时站在地上的人接触 c 点，漏电保护器会切断电路D．若将开关和灯互换位置，仍然符合安全用电原则3．小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是 A．开灯后，测电笔接触 A，B 点时，氖管都发光B．开灯后，测电笔接触 A，B 点时，氖管都不发光C．熄灯后，测电笔接触 A，B 点时，氖管都发光D．熄灯后，测电笔接触 A，B 点时，氖管都不发光4．图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座后其外壳与零线相连B．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点...
