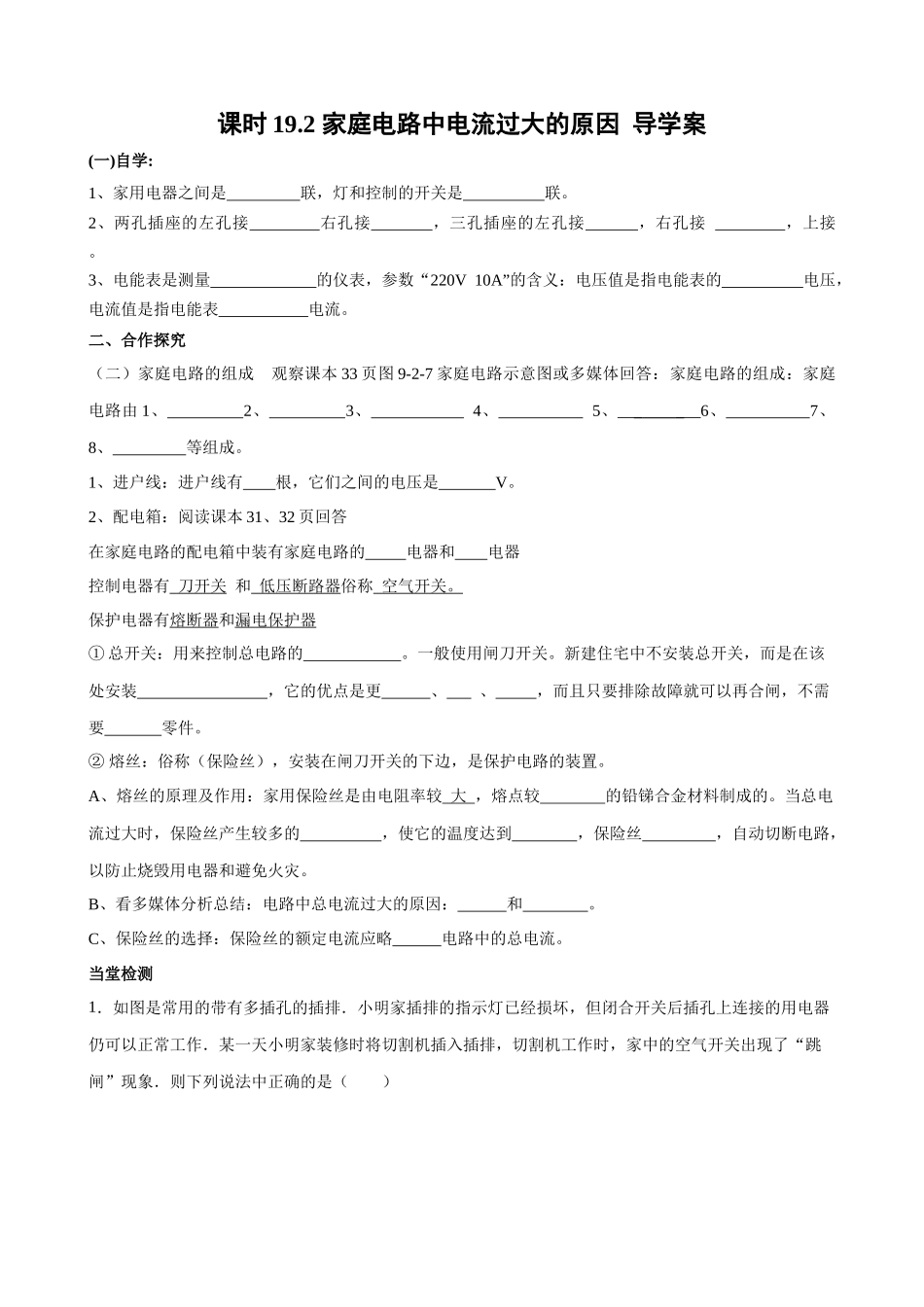

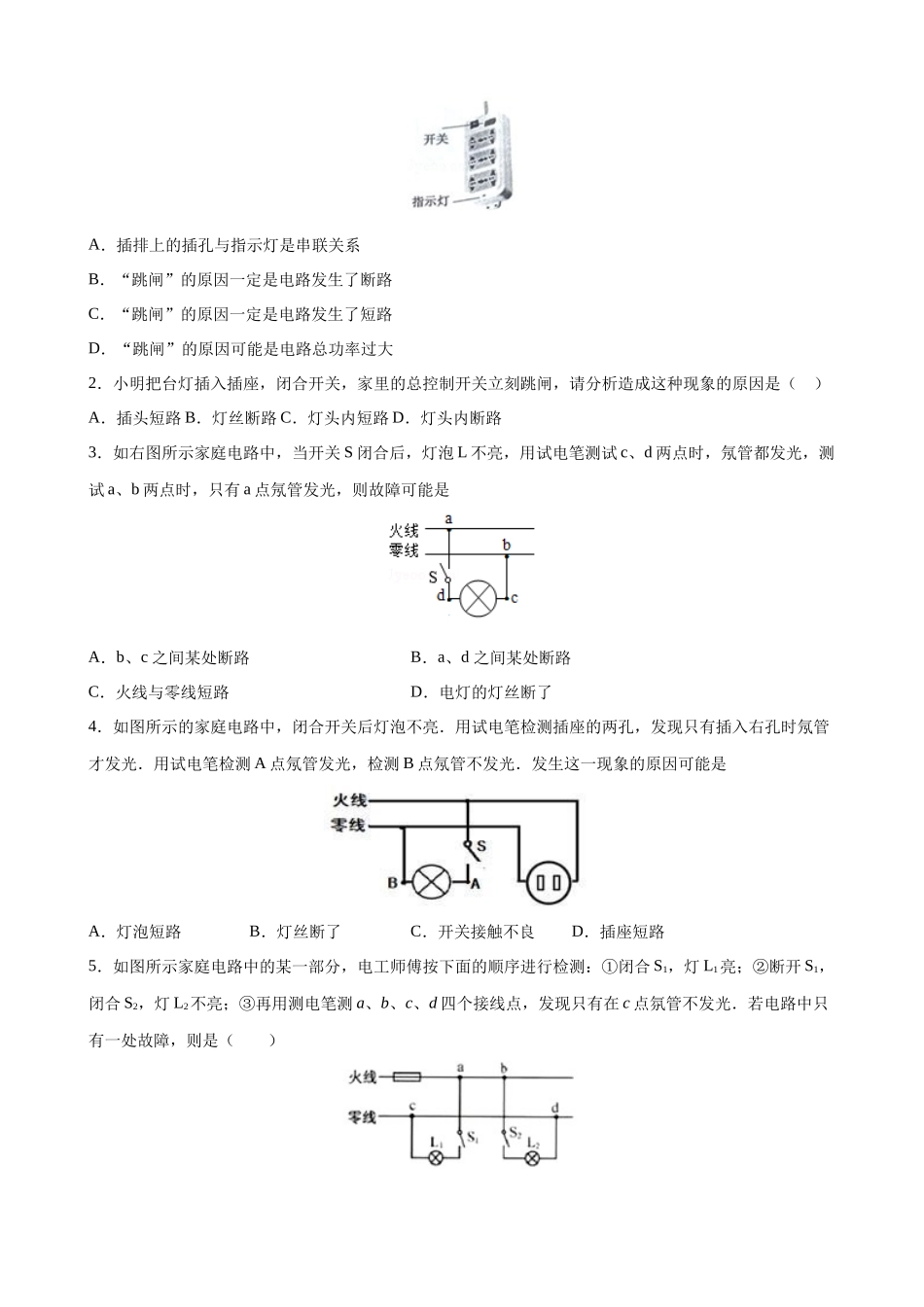

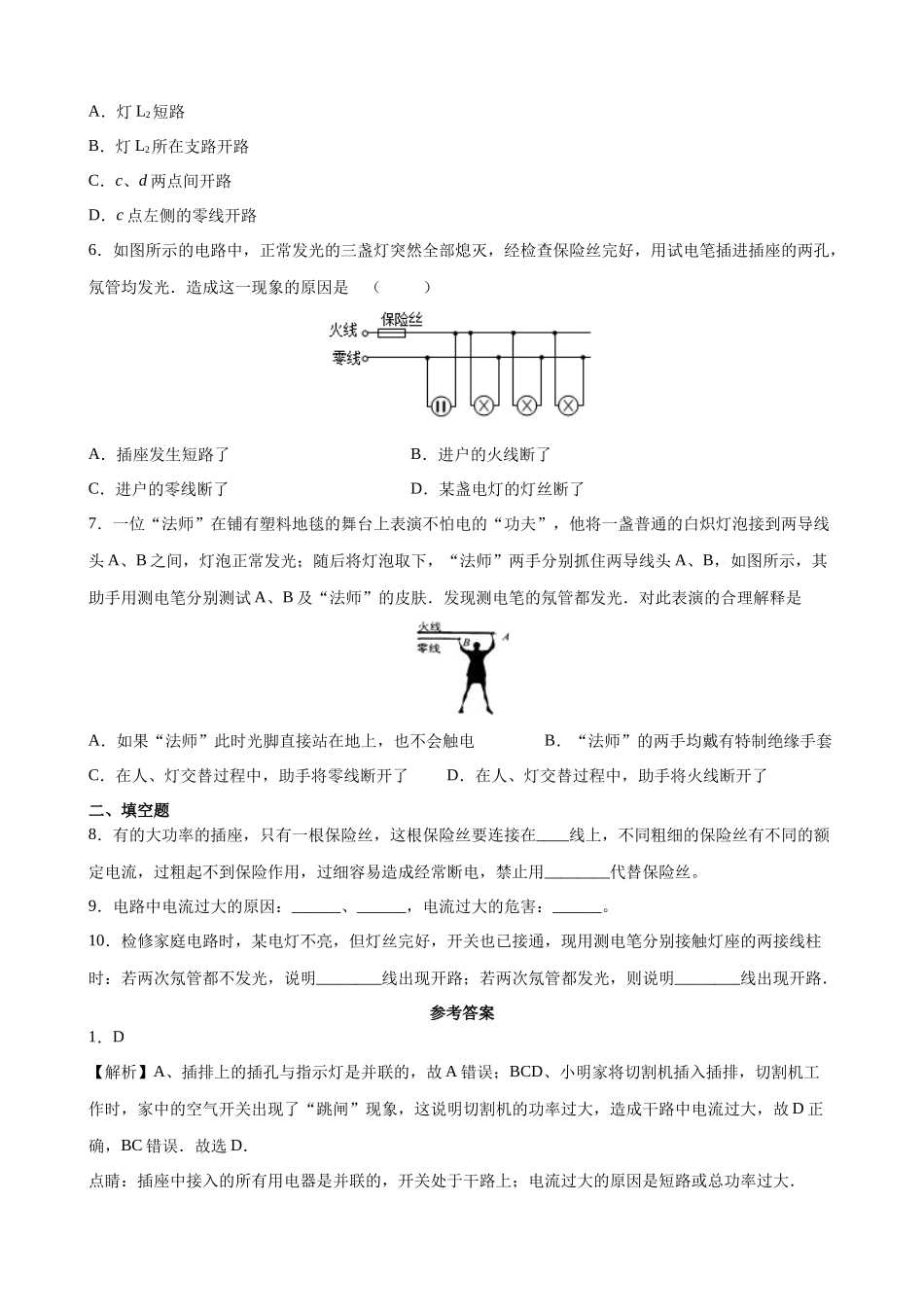

课时 19.2 家庭电路中电流过大的原因 导学案(一)自学:1、家用电器之间是 联，灯和控制的开关是 联。2、两孔插座的左孔接 右孔接 ，三孔插座的左孔接 ，右孔接 ，上接 。3、电能表是测量 的仪表，参数“220V 10A”的含义：电压值是指电能表的 电压，电流值是指电能表 电流。二、合作探究（二）家庭电路的组成 观察课本 33 页图 9-2-7 家庭电路示意图或多媒体回答：家庭电路的组成：家庭电路由 1、 2、 3、 4、 5、___ _ __6、 7、 8、 等组成。1、进户线：进户线有 根，它们之间的电压是 V。2、配电箱：阅读课本 31、32 页回答在家庭电路的配电箱中装有家庭电路的 电器和 电器控制电器有 刀开关 和 低压断路器俗称 空气开关。保护电器有熔断器和漏电保护器① 总开关：用来控制总电路的 。一般使用闸刀开关。新建住宅中不安装总开关，而是在该处安装 ，它的优点是更 、 、 ，而且只要排除故障就可以再合闸，不需要 零件。② 熔丝：俗称（保险丝），安装在闸刀开关的下边，是保护电路的装置。A、熔丝的原理及作用：家用保险丝是由电阻率较 大 ，熔点较 的铅锑合金材料制成的。当总电流过大时，保险丝产生较多的 ，使它的温度达到 ，保险丝 ，自动切断电路，以防止烧毁用电器和避免火灾。B、看多媒体分析总结：电路中总电流过大的原因： 和 。C、保险丝的选择：保险丝的额定电流应略 电路中的总电流。当堂检测1．如图是常用的带有多插孔的插排．小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作．某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象．则下列说法中正确的是（ ）A．插排上的插孔与指示灯是串联关系B．“跳闸”的原因一定是电路发生了断路C．“跳闸”的原因一定是电路发生了短路D．“跳闸”的原因可能是电路总功率过大2．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ）A．插头短路 B．灯丝断路 C．灯头内短路 D．灯头内断路3．如右图所示家庭电路中，当开关 S 闭合后，灯泡 L 不亮，用试电笔测试 c、d 两点时，氖管都发光，测试 a、b 两点时，只有 a 点氖管发光，则故障可能是A．b、c 之间某处断路B．a、d 之间某处断路C．火线与零线短路D．电灯的灯丝断了4．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时...
