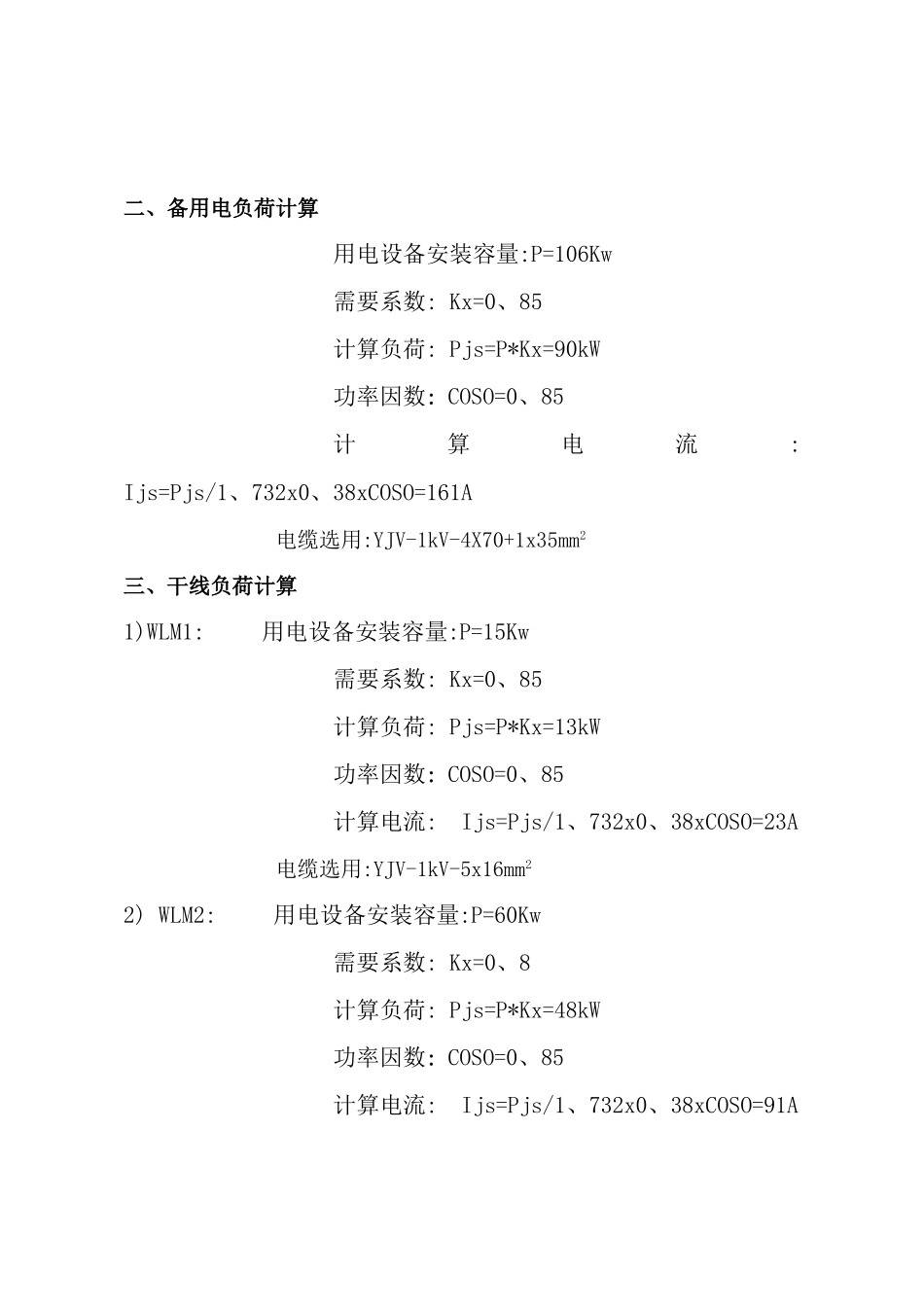

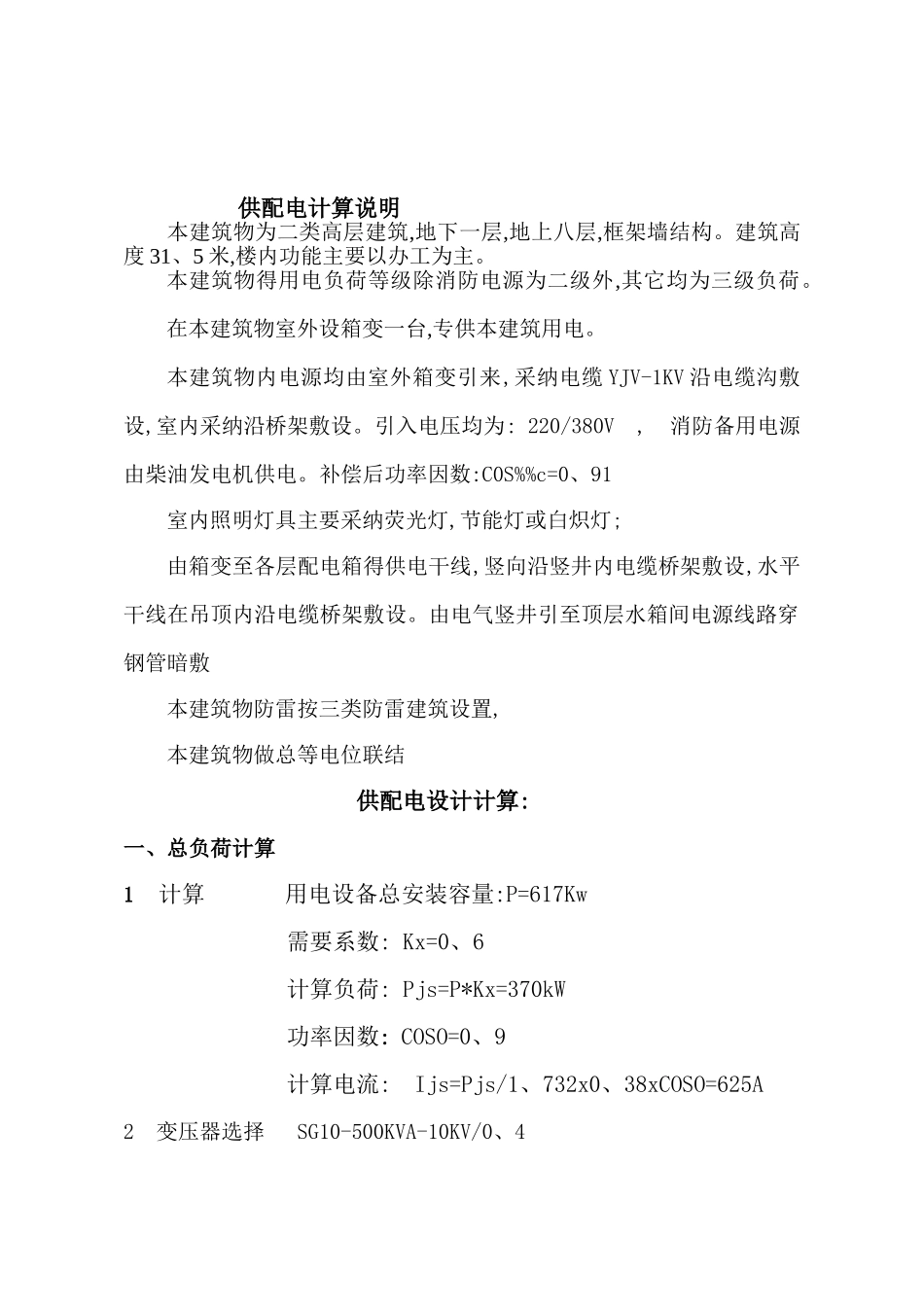

供配电计算说明本建筑物为二类高层建筑,地下一层,地上八层,框架墙结构。建筑高度 31、5 米,楼内功能主要以办工为主。本建筑物得用电负荷等级除消防电源为二级外,其它均为三级负荷。在本建筑物室外设箱变一台,专供本建筑用电。本建筑物内电源均由室外箱变引来,采纳电缆 YJV-1KV 沿电缆沟敷设,室内采纳沿桥架敷设。引入电压均为: 220/380V , 消防备用电源由柴油发电机供电。补偿后功率因数:C0S%%c=0、91 室内照明灯具主要采纳荧光灯,节能灯或白炽灯;由箱变至各层配电箱得供电干线,竖向沿竖井内电缆桥架敷设,水平干线在吊顶内沿电缆桥架敷设。由电气竖井引至顶层水箱间电源线路穿钢管暗敷本建筑物防雷按三类防雷建筑设置,本建筑物做总等电位联结 供配电设计计算:一、总负荷计算1计算 用电设备总安装容量:P=617Kw需要系数: Kx=0、6计算负荷: Pjs=P*Kx=370kW功率因数: COSO=0、9计算电流: Ijs=Pjs/1、732x0、38xCOSO=625A2 变压器选择 SG10-500KVA-10KV/0、4二、备用电负荷计算 用电设备安装容量:P=106Kw需要系数: Kx=0、85计算负荷: Pjs=P*Kx=90kW功率因数: COSO=0、85计算电流: Ijs=Pjs/1、732x0、38xCOSO=161A电缆选用:YJV-1kV-4X70+1x35mm2三、干线负荷计算1)WLM1: 用电设备安装容量:P=15Kw需要系数: Kx=0、85计算负荷: Pjs=P*Kx=13kW功率因数: COSO=0、85计算电流: Ijs=Pjs/1、732x0、38xCOSO=23A电缆选用:YJV-1kV-5x16mm22) WLM2: 用电设备安装容量:P=60Kw需要系数: Kx=0、8计算负荷: Pjs=P*Kx=48kW功率因数: COSO=0、85计算电流: Ijs=Pjs/1、732x0、38xCOSO=91A电缆选用:YJV-1kV-4x25mm2+1x16mm23) WLM3: 用电设备安装容量:P=60Kw需要系数: Kx=0、8计算负荷: Pjs=P*Kx=48kW功率因数: COSO=0、85计算电流: Ijs=Pjs/1、732x0、38xCOSO=91A电缆选用:YJV-1kV-4x25mm2+1x16mm24) WLM5: 用电设备安装容量:P=33Kw需要系数: Kx=0、85计算负荷: Pjs=P*Kx=23kW功率因数: COSO=0、5计算电流: Ijs=Pjs/1、732x0、38xCOSO=69A电缆选用:YJV-1kV-5x16mm25) WLM6: 用电设备安装容量:P=15Kw需要系数: Kx=0、85计算负荷: Pjs=P*Kx=13kW功率因数: COSO=0、85计算电流: Ijs=Pjs/1、732x0、38xCOSO=23A电缆选用:YJV-1kV-5x16mm26) WLM8: 用电设备安装容量:P=6Kw需要系数: Kx=1计算负荷: Pjs=P*Kx=6kW功率因数: COSO=0、85计算电流: Ijs=Pjs/1、732x0、38xCOSO=11A电缆选用:YJV-1kV-5x10mm27) WLM9: 用电设...
