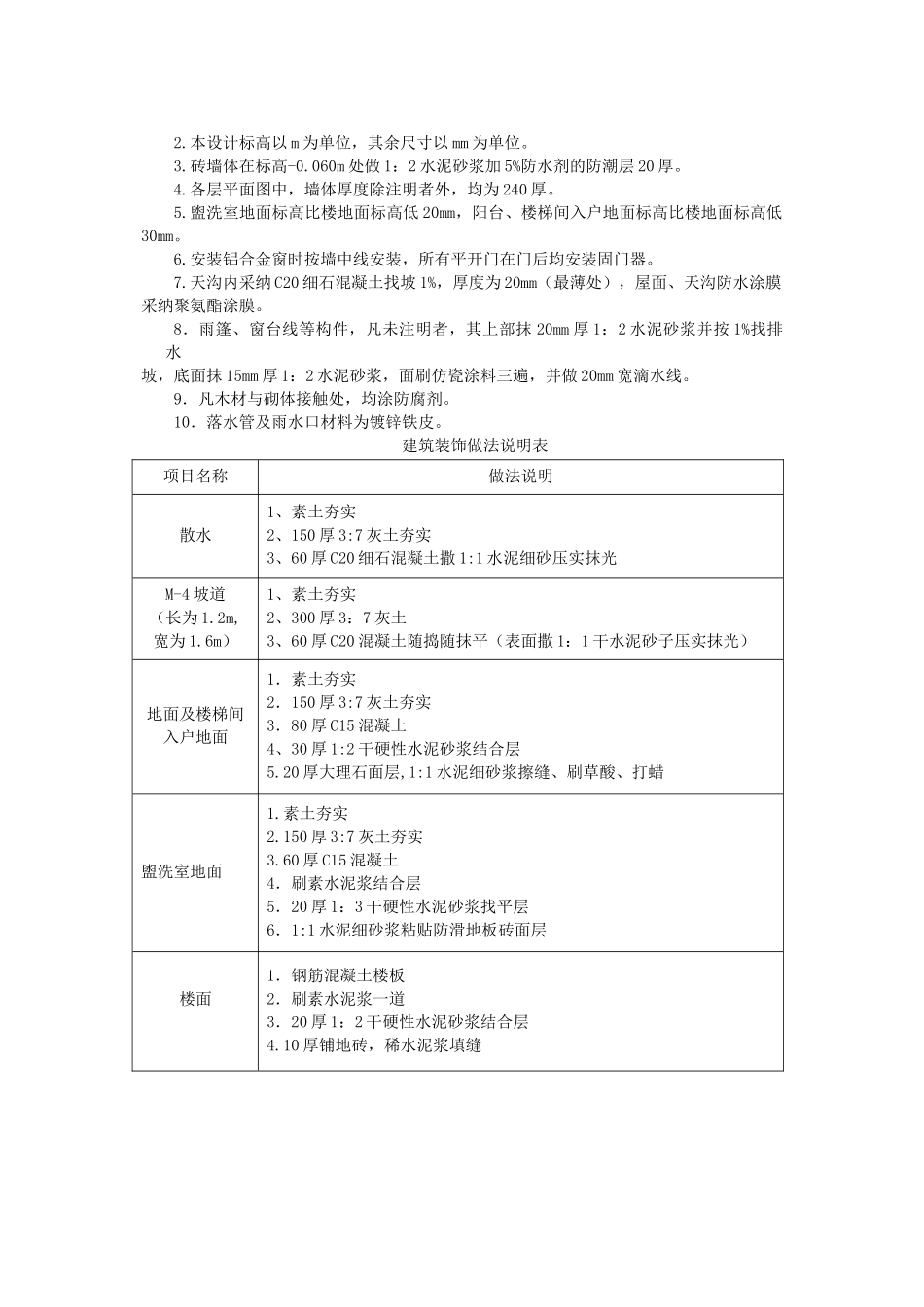

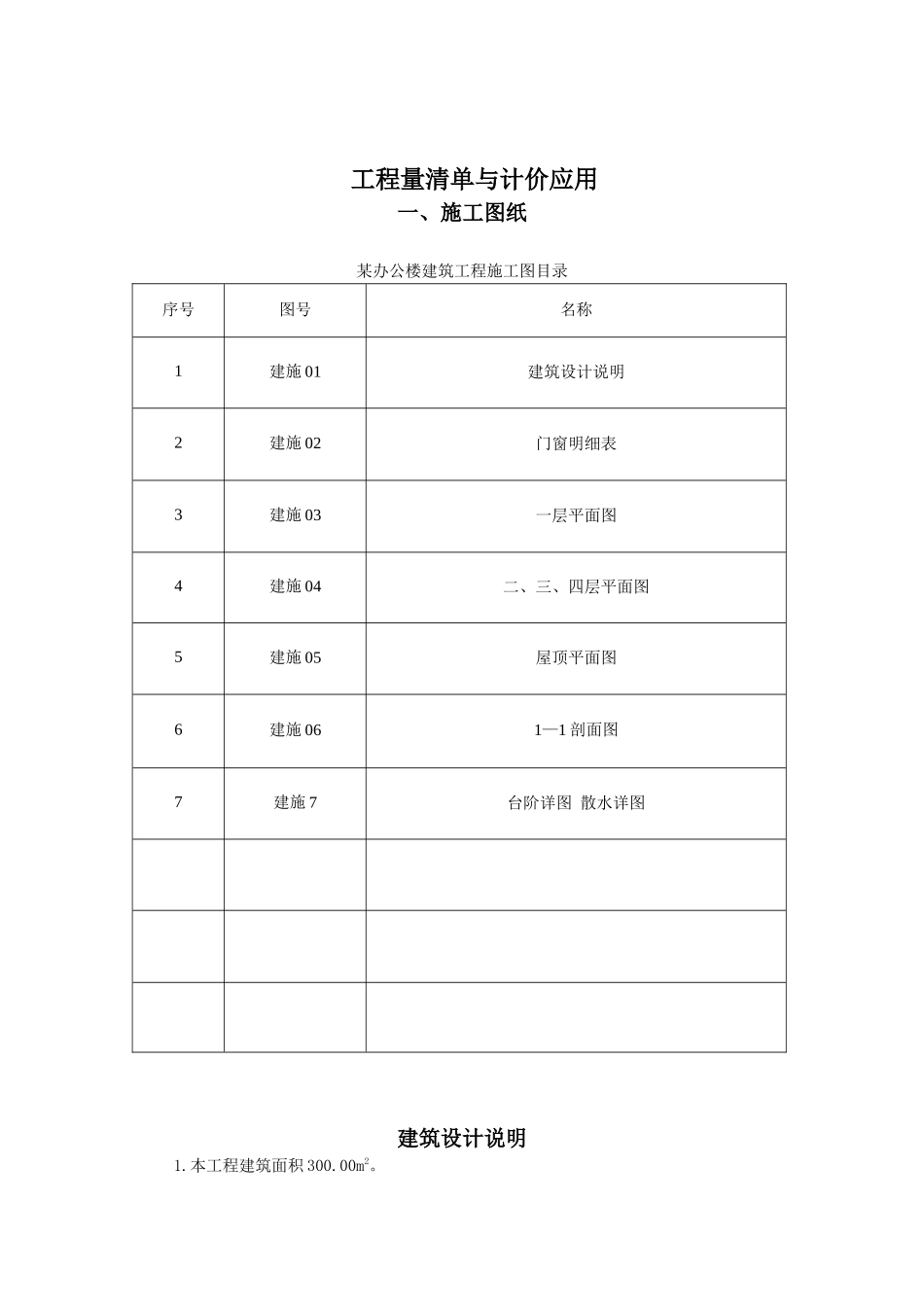

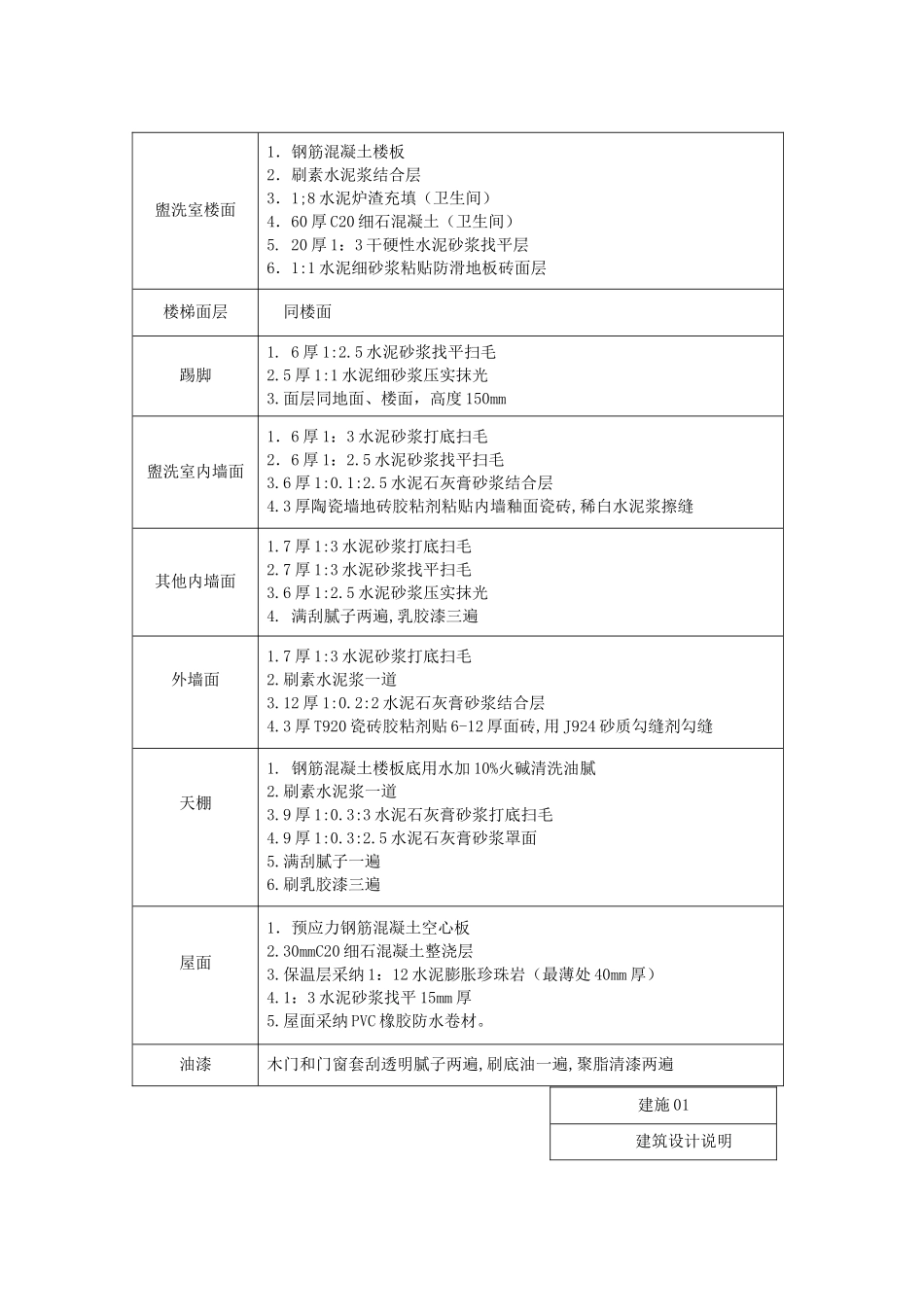

工程量清单与计价应用一、施工图纸某办公楼建筑工程施工图目录序号图号名称1建施 01建筑设计说明2建施 02门窗明细表3建施 03一层平面图4建施 04二、三、四层平面图5建施 05屋顶平面图6建施 061—1 剖面图7建施 7台阶详图 散水详图建筑设计说明1.本工程建筑面积 300.00m2。 2.本设计标高以 m 为单位，其余尺寸以 mm 为单位。3.砖墙体在标高-0.060m 处做 1：2 水泥砂浆加 5%防水剂的防潮层 20 厚。4.各层平面图中，墙体厚度除注明者外，均为 240 厚。5.盥洗室地面标高比楼地面标高低 20mm，阳台、楼梯间入户地面标高比楼地面标高低30mm。6.安装铝合金窗时按墙中线安装，所有平开门在门后均安装固门器。7.天沟内采纳 C20 细石混凝土找坡 1%，厚度为 20mm（最薄处），屋面、天沟防水涂膜采纳聚氨酯涂膜。8．雨篷、窗台线等构件，凡未注明者，其上部抹 20mm 厚 1：2 水泥砂浆并按 1%找排水坡，底面抹 15mm 厚 1：2 水泥砂浆，面刷仿瓷涂料三遍，并做 20mm 宽滴水线。9．凡木材与砌体接触处，均涂防腐剂。10．落水管及雨水口材料为镀锌铁皮。 建筑装饰做法说明表项目名称做法说明散水1、素土夯实2、150 厚 3:7 灰土夯实3、60 厚 C20 细石混凝土撒 1:1 水泥细砂压实抹光M-4 坡道（长为 1.2m,宽为 1.6m）1、素土夯实2、300 厚 3：7 灰土3、60 厚 C20 混凝土随捣随抹平（表面撒 1：1 干水泥砂子压实抹光）地面及楼梯间入户地面1．素土夯实2．150 厚 3:7 灰土夯实3．80 厚 C15 混凝土4、30 厚 1:2 干硬性水泥砂浆结合层5.20 厚大理石面层,1:1 水泥细砂浆擦缝、刷草酸、打蜡盥洗室地面1.素土夯实2.150 厚 3:7 灰土夯实3.60 厚 C15 混凝土4．刷素水泥浆结合层5．20 厚 1：3 干硬性水泥砂浆找平层6．1:1 水泥细砂浆粘贴防滑地板砖面层楼面1．钢筋混凝土楼板2．刷素水泥浆一道3．20 厚 1：2 干硬性水泥砂浆结合层4.10 厚铺地砖，稀水泥浆填缝盥洗室楼面1．钢筋混凝土楼板2．刷素水泥浆结合层3．1;8 水泥炉渣充填（卫生间）4．60 厚 C20 细石混凝土（卫生间）5. 20 厚 1：3 干硬性水泥砂浆找平层6．1:1 水泥细砂浆粘贴防滑地板砖面层楼梯面层同楼面踢脚1. 6 厚 1:2.5 水泥砂浆找平扫毛2.5 厚 1:1 水泥细砂浆压实抹光3.面层同地面、楼面，高度 150mm盥洗室内墙面1．6 厚 1：3 水泥砂浆打底扫毛2．6 厚 1：2.5 水泥砂浆找平扫毛3.6 厚 1:0.1:2.5 水...
