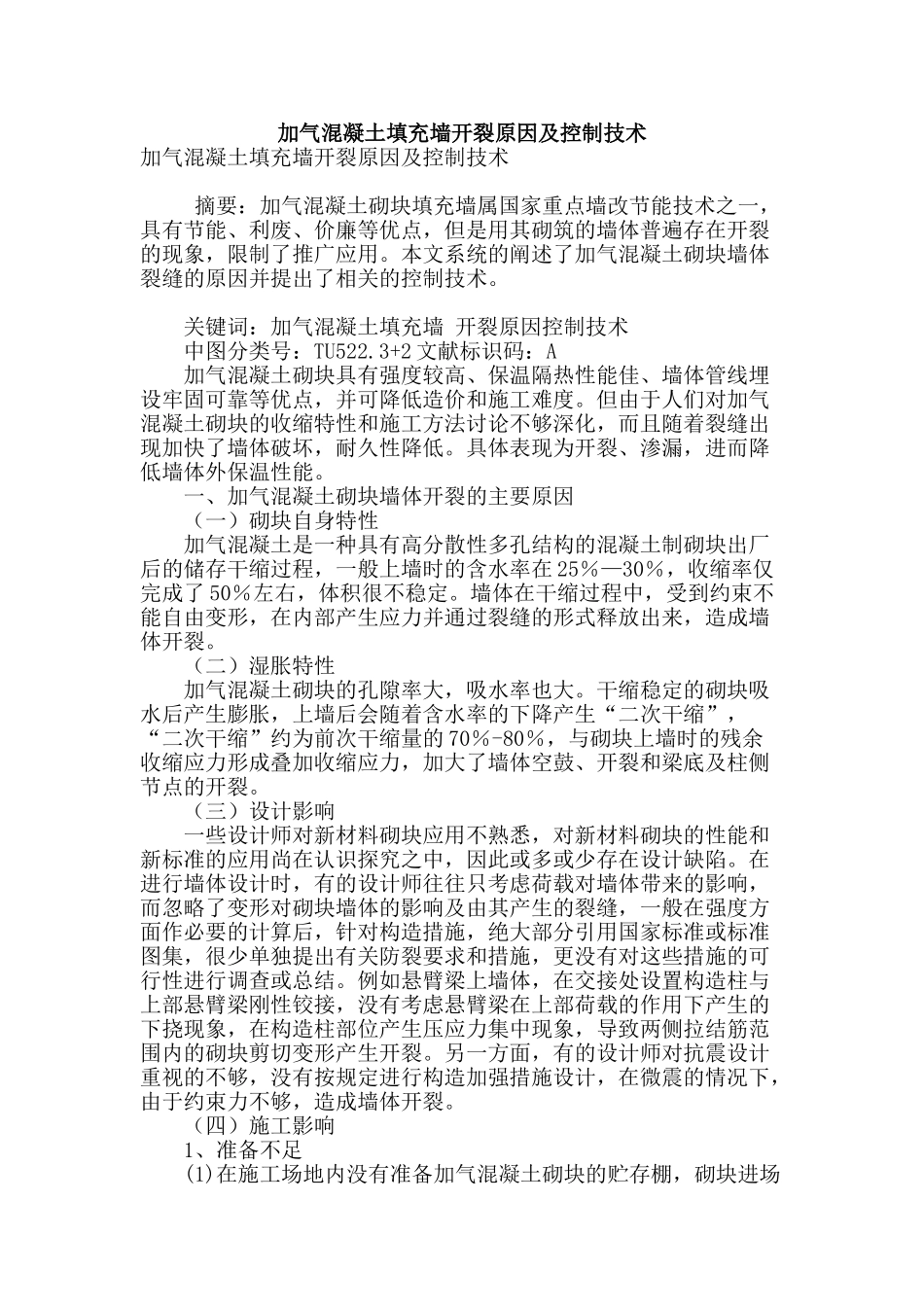

加气混凝土填充墙开裂原因及控制技术加气混凝土填充墙开裂原因及控制技术 摘要：加气混凝土砌块填充墙属国家重点墙改节能技术之一，具有节能、利废、价廉等优点，但是用其砌筑的墙体普遍存在开裂的现象，限制了推广应用
本文系统的阐述了加气混凝土砌块墙体裂缝的原因并提出了相关的控制技术
关键词：加气混凝土填充墙 开裂原因控制技术 中图分类号：TU522
3+2 文献标识码：A 加气混凝土砌块具有强度较高、保温隔热性能佳、墙体管线埋设牢固可靠等优点，并可降低造价和施工难度
但由于人们对加气混凝土砌块的收缩特性和施工方法讨论不够深化，而且随着裂缝出现加快了墙体破坏，耐久性降低
具体表现为开裂、渗漏，进而降低墙体外保温性能
一、加气混凝土砌块墙体开裂的主要原因 （一）砌块自身特性 加气混凝土是一种具有高分散性多孔结构的混凝土制砌块出厂后的储存干缩过程，一般上墙时的含水率在 25％—30％，收缩率仅完成了 50％左右，体积很不稳定
墙体在干缩过程中，受到约束不能自由变形，在内部产生应力并通过裂缝的形式释放出来，造成墙体开裂
（二）湿胀特性 加气混凝土砌块的孔隙率大，吸水率也大
干缩稳定的砌块吸水后产生膨胀，上墙后会随着含水率的下降产生“二次干缩”，“二次干缩”约为前次干缩量的 70％-80％，与砌块上墙时的残余收缩应力形成叠加收缩应力，加大了墙体空鼓、开裂和梁底及柱侧节点的开裂
（三）设计影响 一些设计师对新材料砌块应用不熟悉，对新材料砌块的性能和新标准的应用尚在认识探究之中，因此或多或少存在设计缺陷
在进行墙体设计时，有的设计师往往只考虑荷载对墙体带来的影响，而忽略了变形对砌块墙体的影响及由其产生的裂缝，一般在强度方面作必要的计算后，针对构造措施，绝大部分引用国家标准或标准图集，很少单独提出有关防裂要求和措施，更没有对这些措施的可行性进行调查或总结
例如悬臂梁上墙体，在交接处设置构造柱
