包络检波及同步检波实验

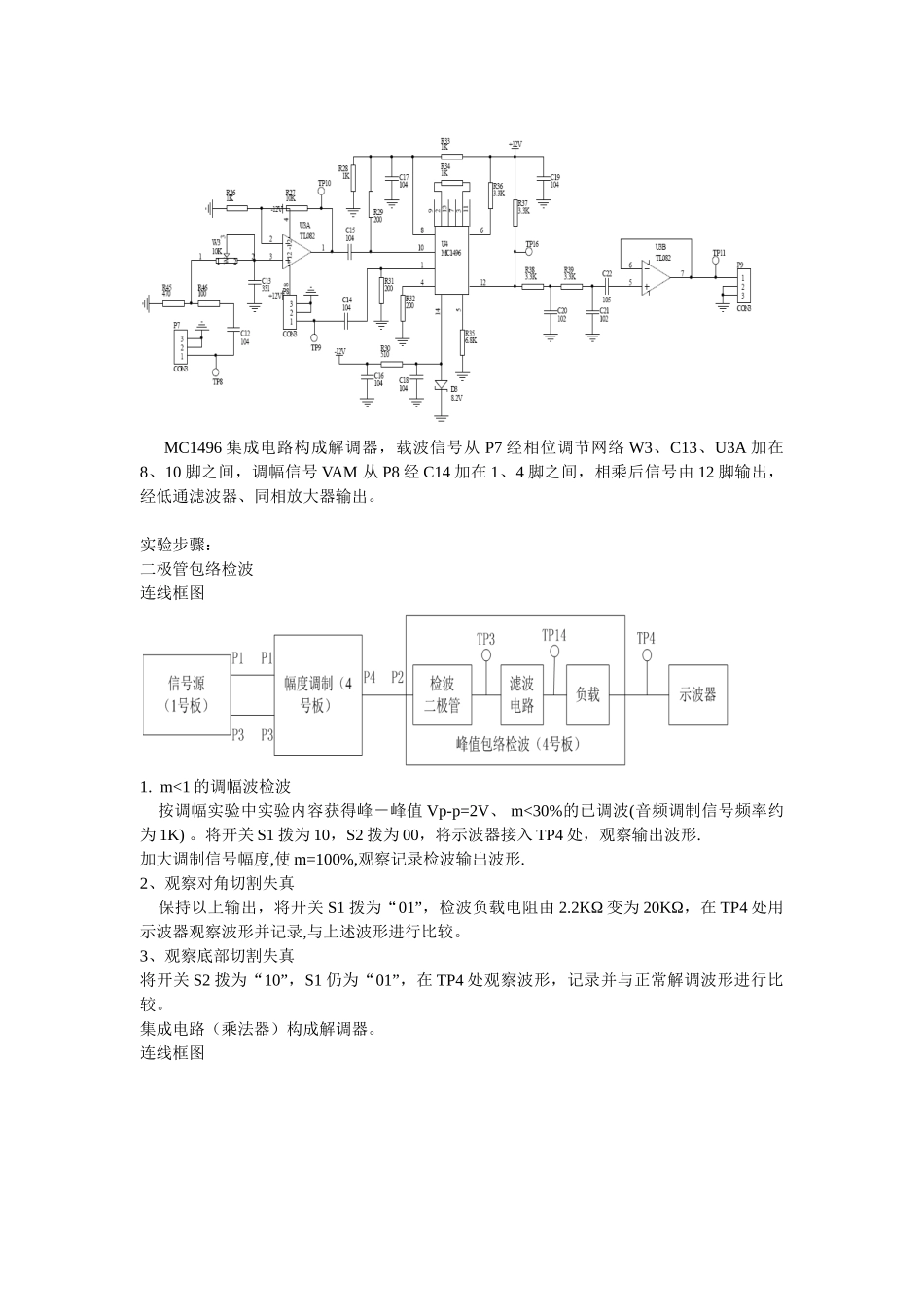

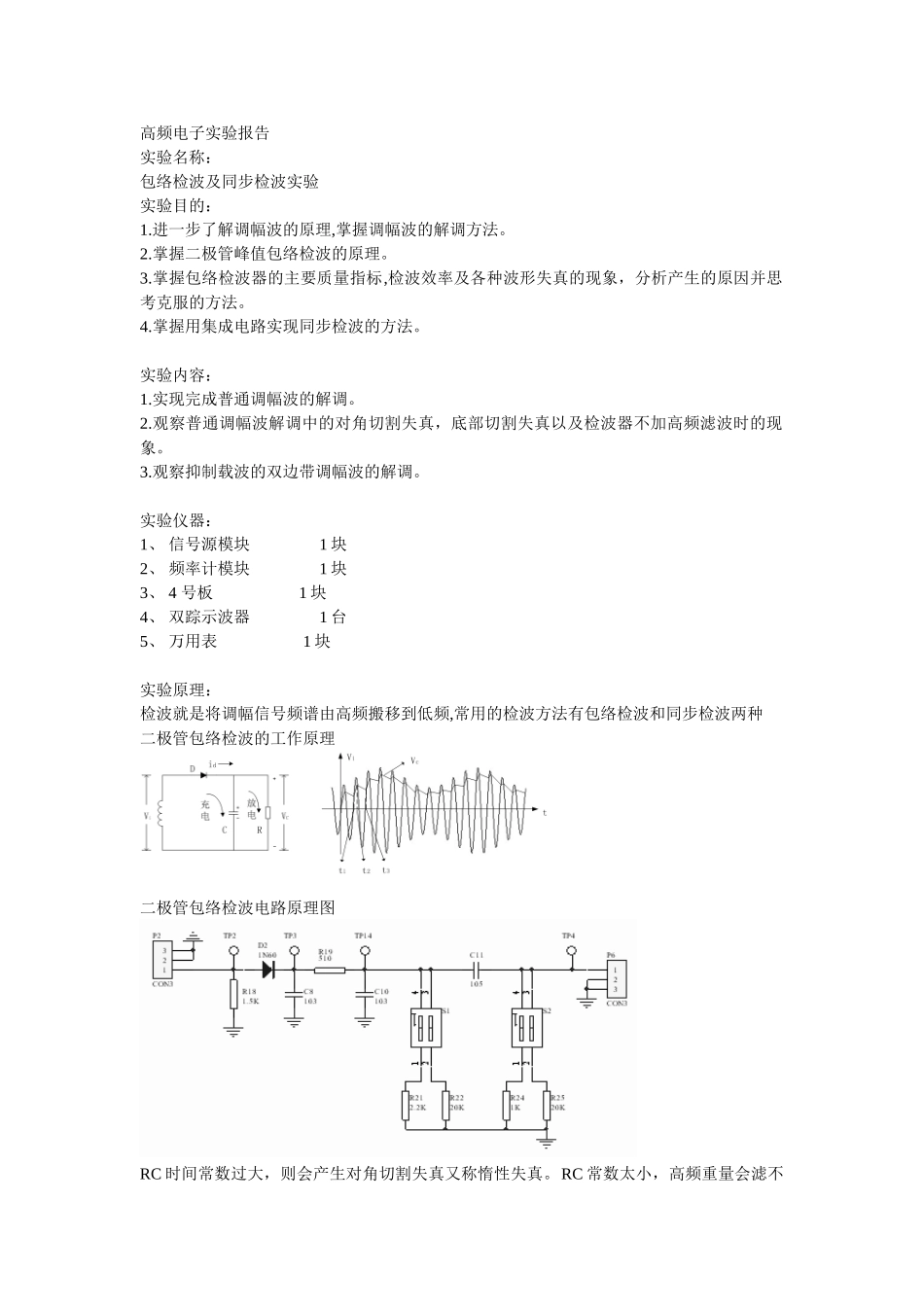

高频电子实验报告实验名称：包络检波及同步检波实验 实验目的：1.进一步了解调幅波的原理,掌握调幅波的解调方法。2.掌握二极管峰值包络检波的原理。3.掌握包络检波器的主要质量指标,检波效率及各种波形失真的现象，分析产生的原因并思考克服的方法。4.掌握用集成电路实现同步检波的方法。实验内容：1.实现完成普通调幅波的解调。2.观察普通调幅波解调中的对角切割失真，底部切割失真以及检波器不加高频滤波时的现象。3.观察抑制载波的双边带调幅波的解调。实验仪器：1、 信号源模块 1 块 2、 频率计模块 1 块 3、 4 号板 1 块 4、 双踪示波器 1 台 5、 万用表 1 块 实验原理：检波就是将调幅信号频谱由高频搬移到低频,常用的检波方法有包络检波和同步检波两种二极管包络检波的工作原理二极管包络检波电路原理图RC 时间常数过大，则会产生对角切割失真又称惰性失真。RC 常数太小，高频重量会滤不洁净。 m 为调幅系数，Ωmax 为调制信号最高角频率。当检波器的直流负载电阻 R 与沟通音频负载电阻 RΩ 不相等，而且调幅度 又相当大时会产生负峰切割失真（又称底边切割失真），为了保证不产生负峰切割失真应满足 2、同步检波原理同步检波器用于对载波被抑止的双边带或单边带信号进行解调。它的特点是必须外加一个频率和相位都与被抑止的载波相同的同步信号。 同步检波电路原理图 MC1496 集成电路构成解调器，载波信号从 P7 经相位调节网络 W3、C13、U3A 加在8、10 脚之间，调幅信号 VAM 从 P8 经 C14 加在 1、4 脚之间，相乘后信号由 12 脚输出，经低通滤波器、同相放大器输出。实验步骤：二极管包络检波连线框图 1. m<1 的调幅波检波 按调幅实验中实验内容获得峰－峰值 Vp-p=2V、 m<30%的已调波(音频调制信号频率约为 1K) 。将开关 S1 拨为 10，S2 拨为 00，将示波器接入 TP4 处，观察输出波形.加大调制信号幅度,使 m=100%,观察记录检波输出波形.2、观察对角切割失真 保持以上输出，将开关 S1 拨为“01”，检波负载电阻由 2.2KΩ 变为 20KΩ，在 TP4 处用示波器观察波形并记录,与上述波形进行比较。3、观察底部切割失真将开关 S2 拨为“10”，S1 仍为“01”，在 TP4 处观察波形，记录并与正常解调波形进行比较。集成电路（乘法器）构成解调器。连线框图1、解调全载波信号 按调幅实验中实验内容获得调制度分别为 30％，100％及>100％的调幅波。将它们依次加至解调...
