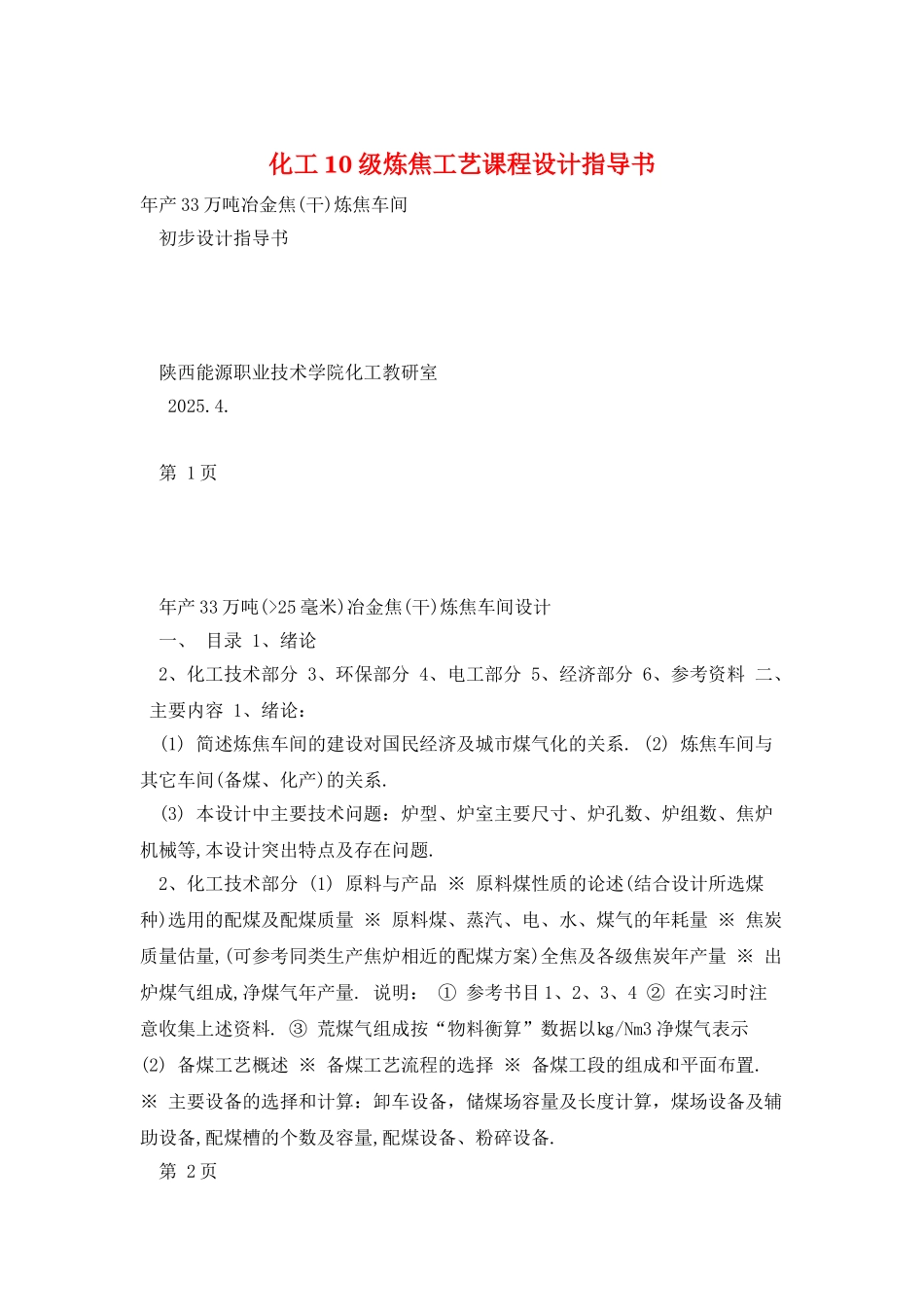

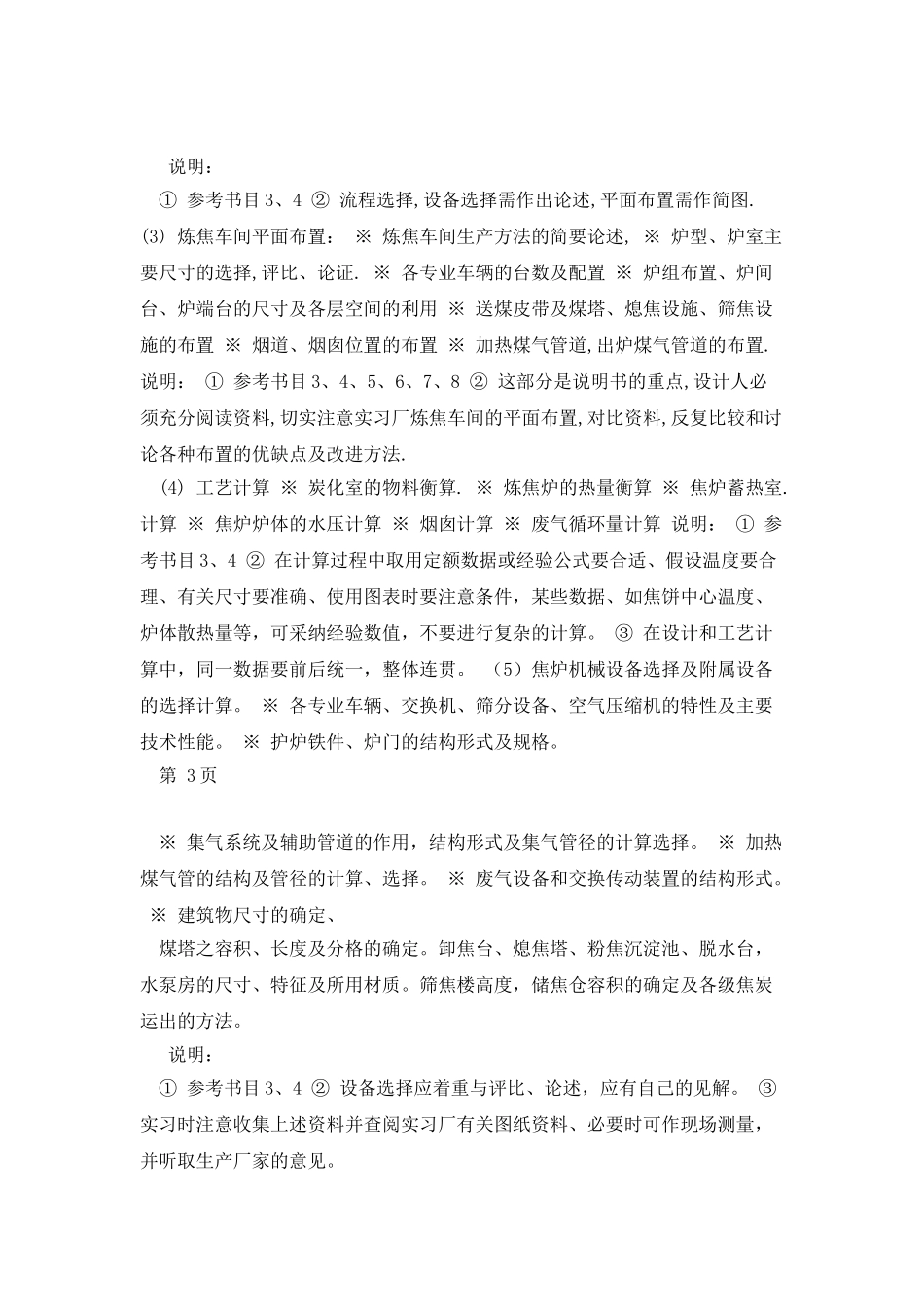

化工 10 级炼焦工艺课程设计指导书年产 33 万吨冶金焦(干)炼焦车间 初步设计指导书 陕西能源职业技术学院化工教研室 2025.4. 第 1 页 年产 33 万吨(>25 毫米)冶金焦(干)炼焦车间设计 一、 目录 1、绪论 2、化工技术部分 3、环保部分 4、电工部分 5、经济部分 6、参考资料 二、 主要内容 1、绪论： (1) 简述炼焦车间的建设对国民经济及城市煤气化的关系. (2) 炼焦车间与其它车间(备煤、化产)的关系. (3) 本设计中主要技术问题：炉型、炉室主要尺寸、炉孔数、炉组数、焦炉机械等,本设计突出特点及存在问题. 2、化工技术部分 (1) 原料与产品 ※ 原料煤性质的论述(结合设计所选煤种)选用的配煤及配煤质量 ※ 原料煤、蒸汽、电、水、煤气的年耗量 ※ 焦炭质量估量,(可参考同类生产焦炉相近的配煤方案)全焦及各级焦炭年产量 ※ 出炉煤气组成,净煤气年产量. 说明： ① 参考书目 1、2、3、4 ② 在实习时注意收集上述资料. ③ 荒煤气组成按“物料衡算”数据以㎏/Nm3 净煤气表示 (2) 备煤工艺概述 ※ 备煤工艺流程的选择 ※ 备煤工段的组成和平面布置. ※ 主要设备的选择和计算：卸车设备，储煤场容量及长度计算，煤场设备及辅助设备,配煤槽的个数及容量,配煤设备、粉碎设备. 第 2 页 说明： ① 参考书目 3、4 ② 流程选择,设备选择需作出论述,平面布置需作简图. (3) 炼焦车间平面布置： ※ 炼焦车间生产方法的简要论述, ※ 炉型、炉室主要尺寸的选择,评比、论证. ※ 各专业车辆的台数及配置 ※ 炉组布置、炉间台、炉端台的尺寸及各层空间的利用 ※ 送煤皮带及煤塔、熄焦设施、筛焦设施的布置 ※ 烟道、烟囱位置的布置 ※ 加热煤气管道,出炉煤气管道的布置. 说明： ① 参考书目 3、4、5、6、7、8 ② 这部分是说明书的重点,设计人必须充分阅读资料,切实注意实习厂炼焦车间的平面布置,对比资料,反复比较和讨论各种布置的优缺点及改进方法. (4) 工艺计算 ※ 炭化室的物料衡算. ※ 炼焦炉的热量衡算 ※ 焦炉蓄热室.计算 ※ 焦炉炉体的水压计算 ※ 烟囱计算 ※ 废气循环量计算 说明： ① 参考书目 3、4 ② 在计算过程中取用定额数据或经验公式要合适、假设温度要合理、有关尺寸要准确、使用图表时要注意条件，某些数据、如焦饼中心温度、炉体散热量等，可采纳经验数值，不要进行复杂的计算。 ③ 在设计和工艺计算中，同一数据要前后统一，整体...
