化工仪表及自动化试卷及答案

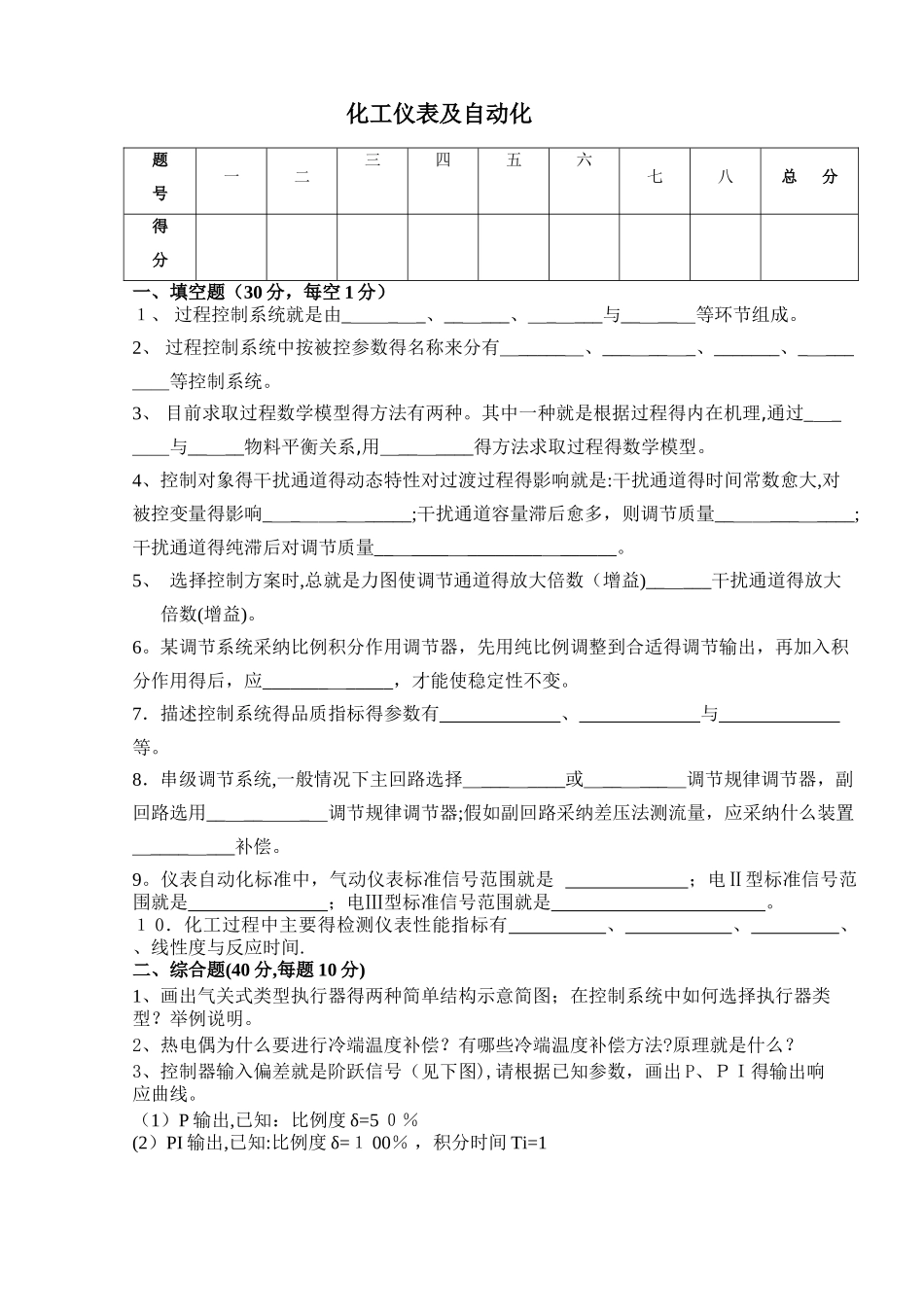

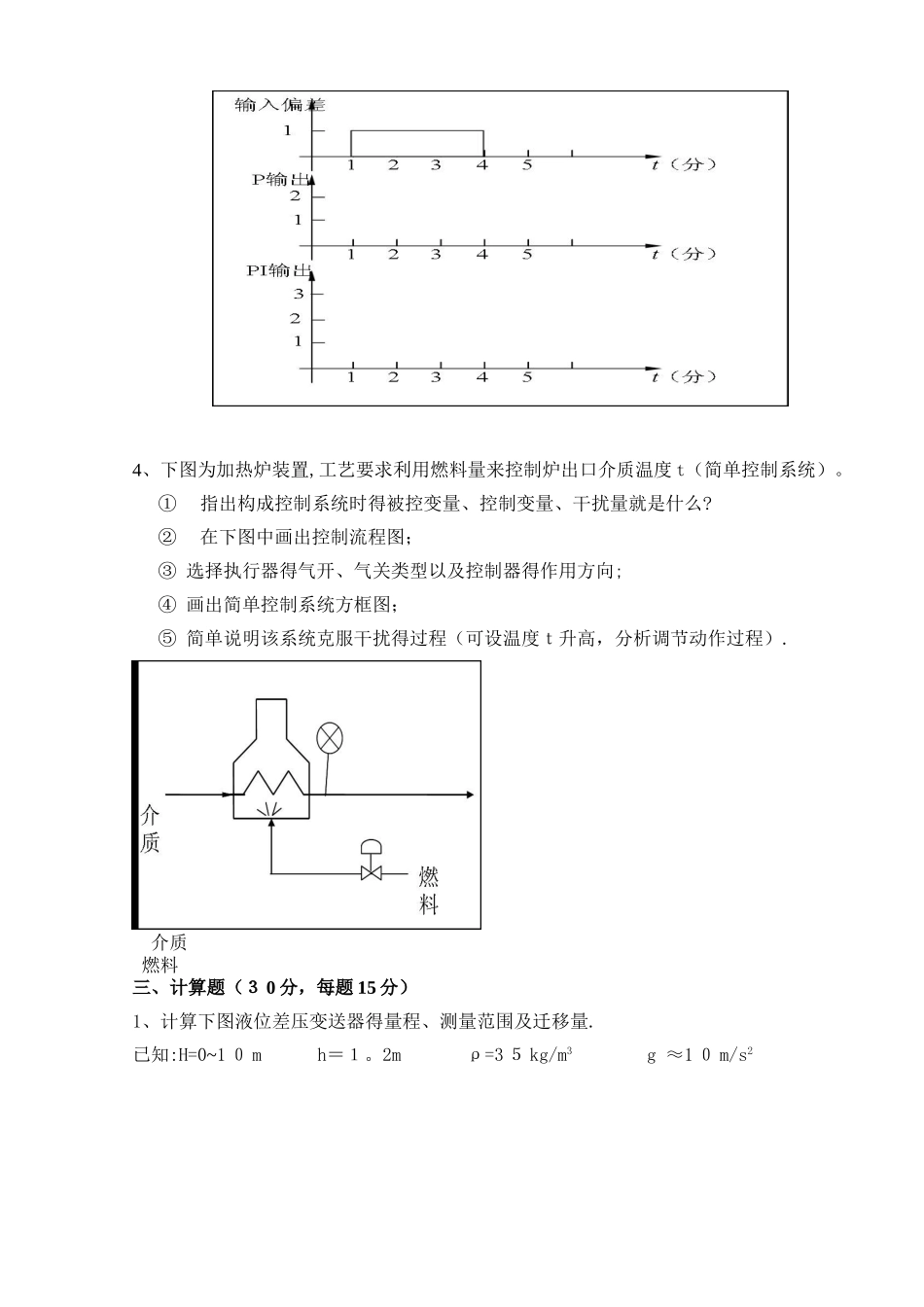

化工仪表及自动化题 号一二三四五六七八总 分得 分一、填空题（30 分，每空 1 分）１、 过程控制系统就是由_＿＿_＿_、__＿___、＿_＿___与__＿__＿等环节组成。2、 过程控制系统中按被控参数得名称来分有＿_____＿、___＿__＿_、_______、_＿___＿＿等控制系统。3、 目前求取过程数学模型得方法有两种。其中一种就是根据过程得内在机理,通过_＿_＿＿与__＿__物料平衡关系,用＿__＿____得方法求取过程得数学模型。4、控制对象得干扰通道得动态特性对过渡过程得影响就是:干扰通道得时间常数愈大,对被控变量得影响_＿_＿＿_＿_____;干扰通道容量滞后愈多，则调节质量__＿＿___＿____;干扰通道得纯滞后对调节质量__＿____＿________＿______。5、 选择控制方案时,总就是力图使调节通道得放大倍数（增益)__＿___干扰通道得放大倍数(增益)。6。某调节系统采纳比例积分作用调节器，先用纯比例调整到合适得调节输出，再加入积分作用得后，应_______＿_____，才能使稳定性不变。7．描述控制系统得品质指标得参数有 、 与 等。8．串级调节系统,一般情况下主回路选择＿___＿____或＿__＿___＿调节规律调节器，副回路选用__＿__＿＿_＿调节规律调节器;假如副回路采纳差压法测流量，应采纳什么装置＿____＿___补偿。9。仪表自动化标准中，气动仪表标准信号范围就是 ；电Ⅱ型标准信号范围就是 ；电Ⅲ型标准信号范围就是 。１ 0．化工过程中主要得检测仪表性能指标有 、 、 、 、线性度与反应时间.二、综合题(40 分,每题 10 分)1、画出气关式类型执行器得两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。 2、热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法?原理就是什么？3、控制器输入偏差就是阶跃信号（见下图),请根据已知参数，画出 P、ＰＩ得输出响应曲线。 （1）P 输出,已知：比例度 δ=5 ０％ (2）PI 输出,已知:比例度 δ=１ 00％ ，积分时间 Ti=1 4、下图为加热炉装置,工艺要求利用燃料量来控制炉出口介质温度 t（简单控制系统）。① 指出构成控制系统时得被控变量、控制变量、干扰量就是什么? ② 在下图中画出控制流程图； ③ 选择执行器得气开、气关类型以及控制器得作用方向; ④ 画出简单控制系统方框图；⑤ 简单说明该系统克服干扰得过程（可设温度ｔ升高，分析调节动作过程）. 介质燃料三、计算题（３ 0 分，每题 15 分）1、计算下图液位差压变送器得量程、测量范围...
