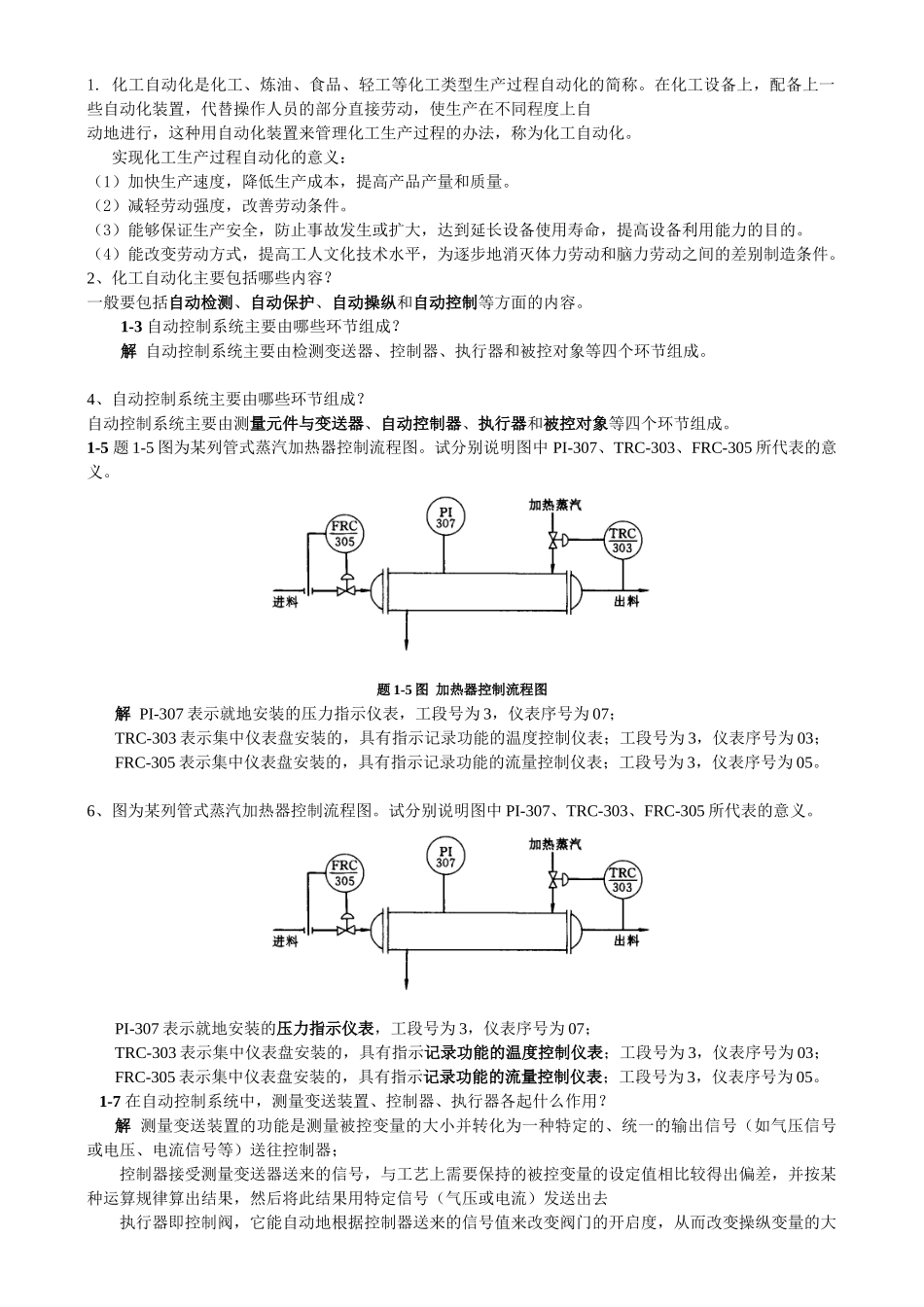

1. 化工自动化是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。 实现化工生产过程自动化的意义：（1）加快生产速度，降低生产成本，提高产品产量和质量。（2）减轻劳动强度，改善劳动条件。（3）能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。（4）能改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别制造条件。2、化工自动化主要包括哪些内容？一般要包括自动检测、自动保护、自动操纵和自动控制等方面的内容。1-3 自动控制系统主要由哪些环节组成？解 自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。4、自动控制系统主要由哪些环节组成？自动控制系统主要由测量元件与变送器、自动控制器、执行器和被控对象等四个环节组成。1-5 题 1-5 图为某列管式蒸汽加热器控制流程图。试分别说明图中 PI-307、TRC-303、FRC-305 所代表的意义。题 1-5 图 加热器控制流程图解 PI-307 表示就地安装的压力指示仪表，工段号为 3，仪表序号为 07；TRC-303 表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为 3，仪表序号为 03；FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为 3，仪表序号为 05。6、图为某列管式蒸汽加热器控制流程图。试分别说明图中 PI-307、TRC-303、FRC-305 所代表的意义。PI-307 表示就地安装的压力指示仪表，工段号为 3，仪表序号为 07；TRC-303 表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为 3，仪表序号为 03；FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为 3，仪表序号为 05。 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解 测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的...
