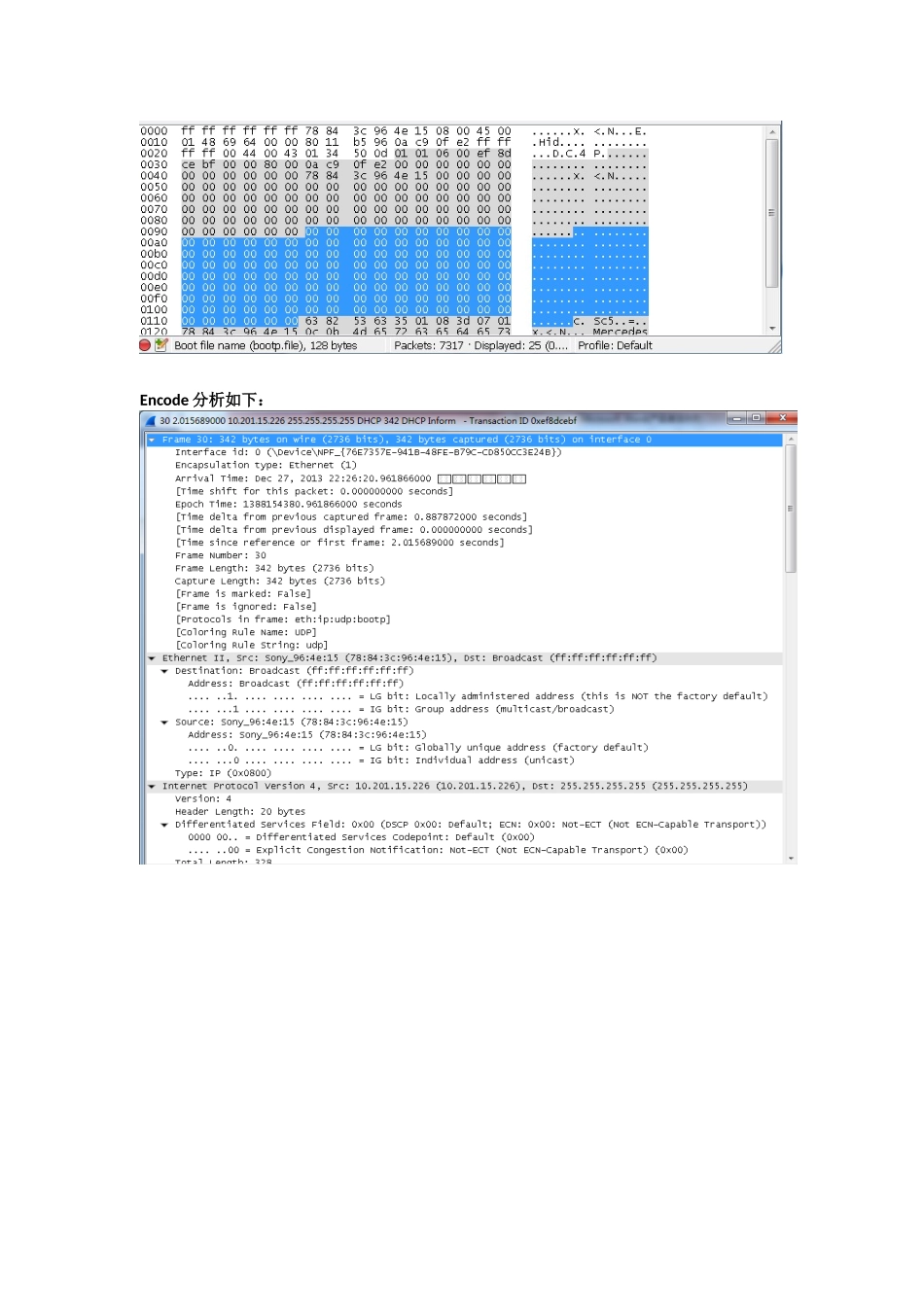

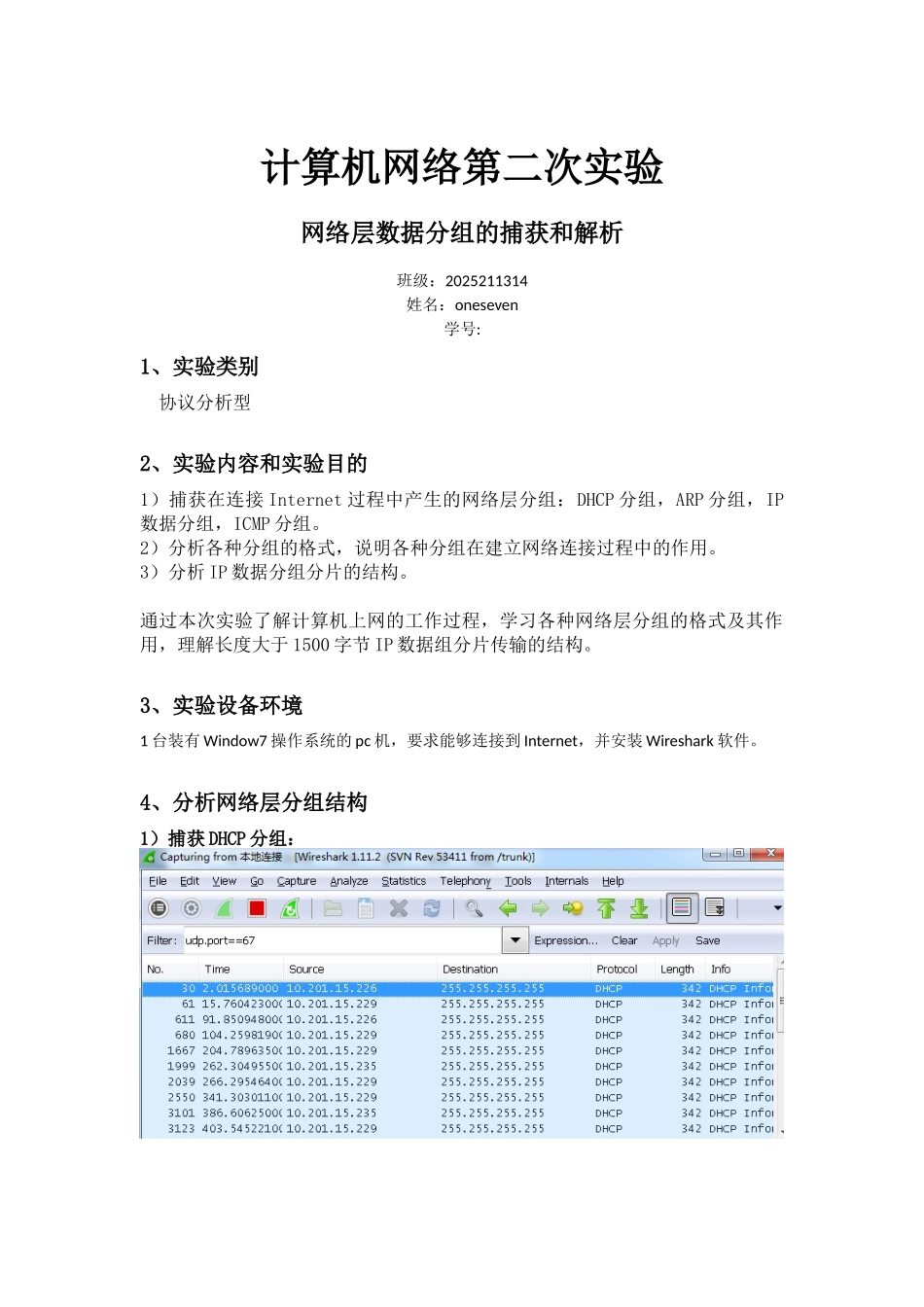

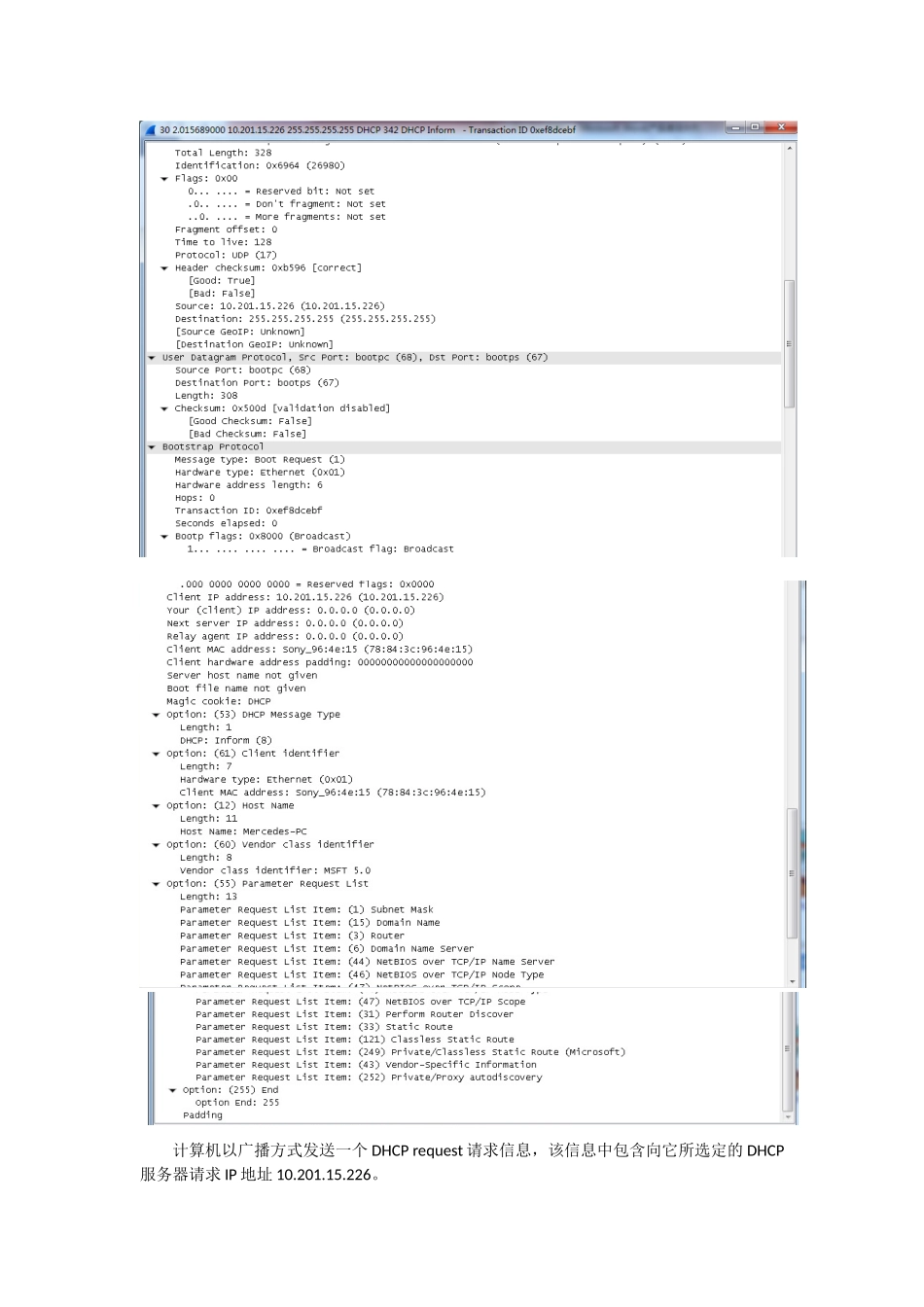

计算机网络第二次实验网络层数据分组的捕获和解析班级：2025211314姓名：oneseven学号:1、实验类别 协议分析型2、实验内容和实验目的1）捕获在连接 Internet 过程中产生的网络层分组：DHCP 分组，ARP 分组，IP数据分组，ICMP 分组。2）分析各种分组的格式，说明各种分组在建立网络连接过程中的作用。3）分析 IP 数据分组分片的结构。通过本次实验了解计算机上网的工作过程，学习各种网络层分组的格式及其作用，理解长度大于 1500 字节 IP 数据组分片传输的结构。3、实验设备环境1 台装有 Window7 操作系统的 pc 机，要求能够连接到 Internet，并安装 Wireshark 软件。4、分析网络层分组结构1）捕获 DHCP 分组：Encode 分析如下：计算机以广播方式发送一个 DHCP request 请求信息，该信息中包含向它所选定的 DHCP服务器请求 IP 地址 10.201.15.226。（2）捕获 IP 数据分组：用浏览器登录北邮主页以产生网络流量捕获到 ip 协议数据包：通常 IP 分组格式为:分析 IP 数据分组：字段报文内容包头长度45 H包头长 20 字节服务类型00 H正常时延，正常吞吐量，正常可靠性总长度0034 H数据分组长度为 52 字节标识402d H标识为 16429标志10DF=1，MF=0，表示不分片片偏移00H偏移量为 0生存周期40H每跳生存时间为 64s协议06H协议为 TCP（6）头部校验和654dH头部校验和 654d源地址0ac90feeH10.201.15.238目的地址79c200d1H121.194.0.209以下为 wireshark 的分析：(3) 分析整个上网的工作过程，需要收发什么分组？每个分组的内容是什么？通过连接网络的过程，之后分析连接后有哪些数据包即可了解上网的过程。可以发现在断开网络的时候，可以捕获到 DHCP Release 分组用于断开网络，局域网重新连接，与此同时，捕获到 DHCP ACK 分组用于网络的重连。具体步骤：使用 cmd 切断无线网络连接。 同时 Wireshark 捕获到 DHCP Release 用于断开网络：使用 cmd 重新连接网络Wireshark 捕获到 DHCP ACK 用于网络的重连：(4)捕获 ICMP 分组：ICMP 分组格式：分析 ICMP 分组： Encode 分析如下：分析 ICMP 分组：字段报文内容类型08 H问一台机器是否仍处于活动状态代码00 H校验和4c5b H校验和为 4c5b（5）制作一个 8000 字节的 IP 数据分组，发送后捕获分析。由于分组长度大于1500 字节，因此需要分片传输。根据 2）中的方法分析所有分片的结构。通过 cmd 向网关发送 8000 ...
