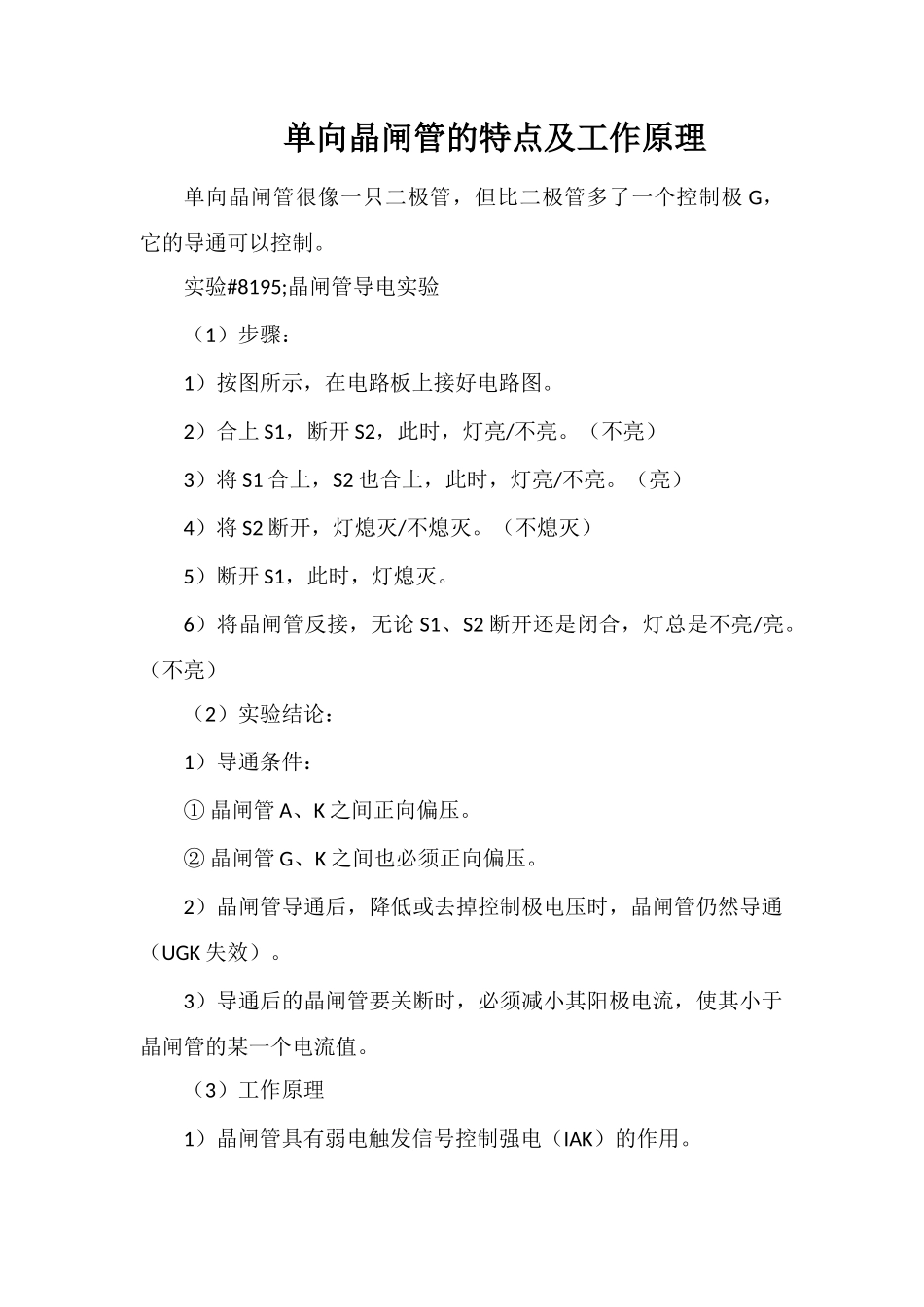

单向晶闸管的特点及工作原理单向晶闸管很像一只二极管，但比二极管多了一个控制极 G，它的导通可以控制。实验#8195;晶闸管导电实验（1）步骤：1）按图所示，在电路板上接好电路图。2）合上 S1，断开 S2，此时，灯亮/不亮。（不亮）3）将 S1 合上，S2 也合上，此时，灯亮/不亮。（亮）4）将 S2 断开，灯熄灭/不熄灭。（不熄灭）5）断开 S1，此时，灯熄灭。6）将晶闸管反接，无论 S1、S2 断开还是闭合，灯总是不亮/亮。（不亮）（2）实验结论：1）导通条件：① 晶闸管 A、K 之间正向偏压。② 晶闸管 G、K 之间也必须正向偏压。2）晶闸管导通后，降低或去掉控制极电压时，晶闸管仍然导通（UGK 失效）。3）导通后的晶闸管要关断时，必须减小其阳极电流，使其小于晶闸管的某一个电流值。（3）工作原理1）晶闸管具有弱电触发信号控制强电（IAK）的作用。2）单向晶闸管的特点是由它的内部结构决定，从等效电路中可知，① 可视为由 NPN 晶体管和 PNP 晶体管组成。② A 和 K 之间加正向电压，V1、V2 不导通，晶闸管关断。晶闸管导通时，总压降约为 1 V 左右。
