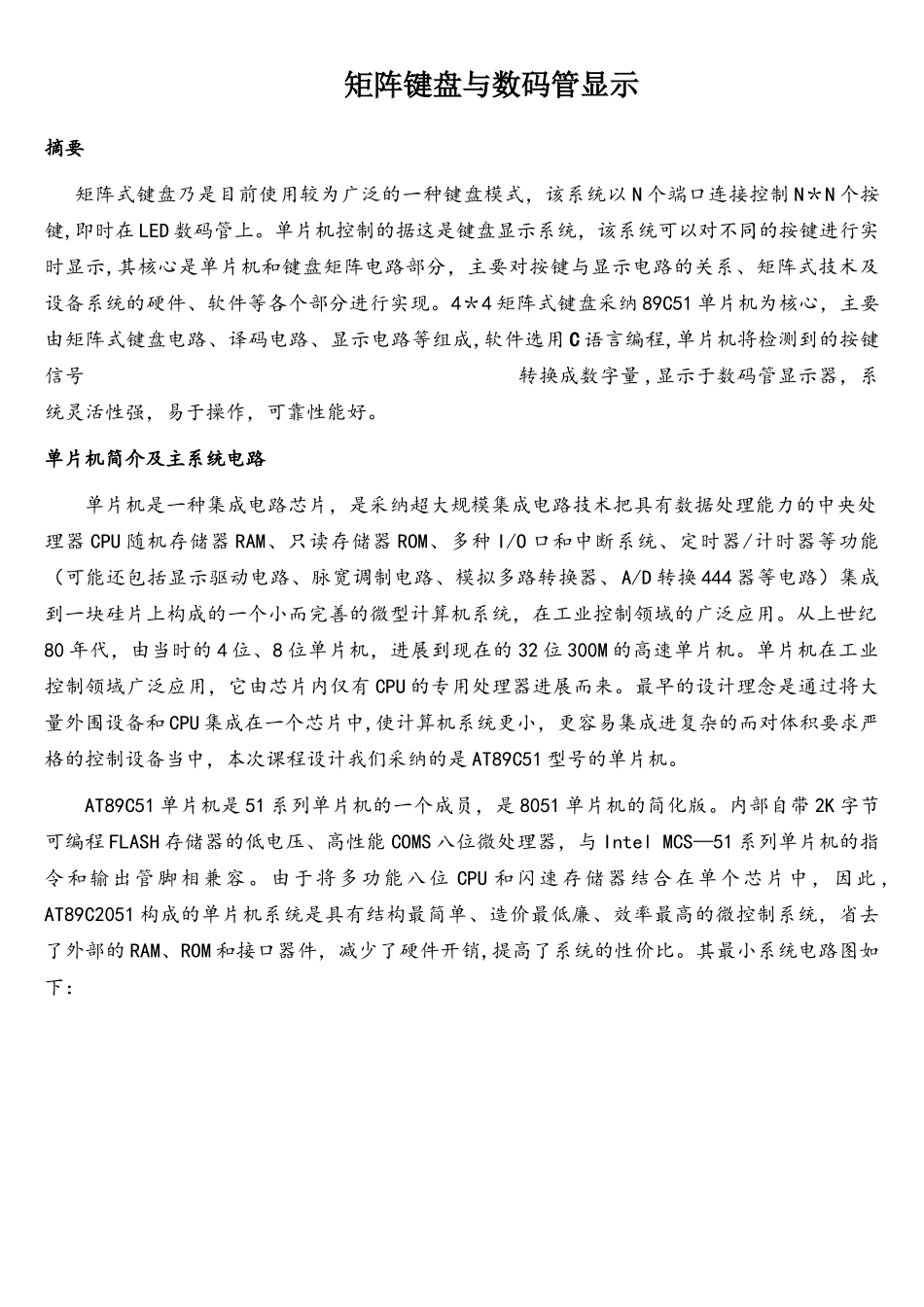

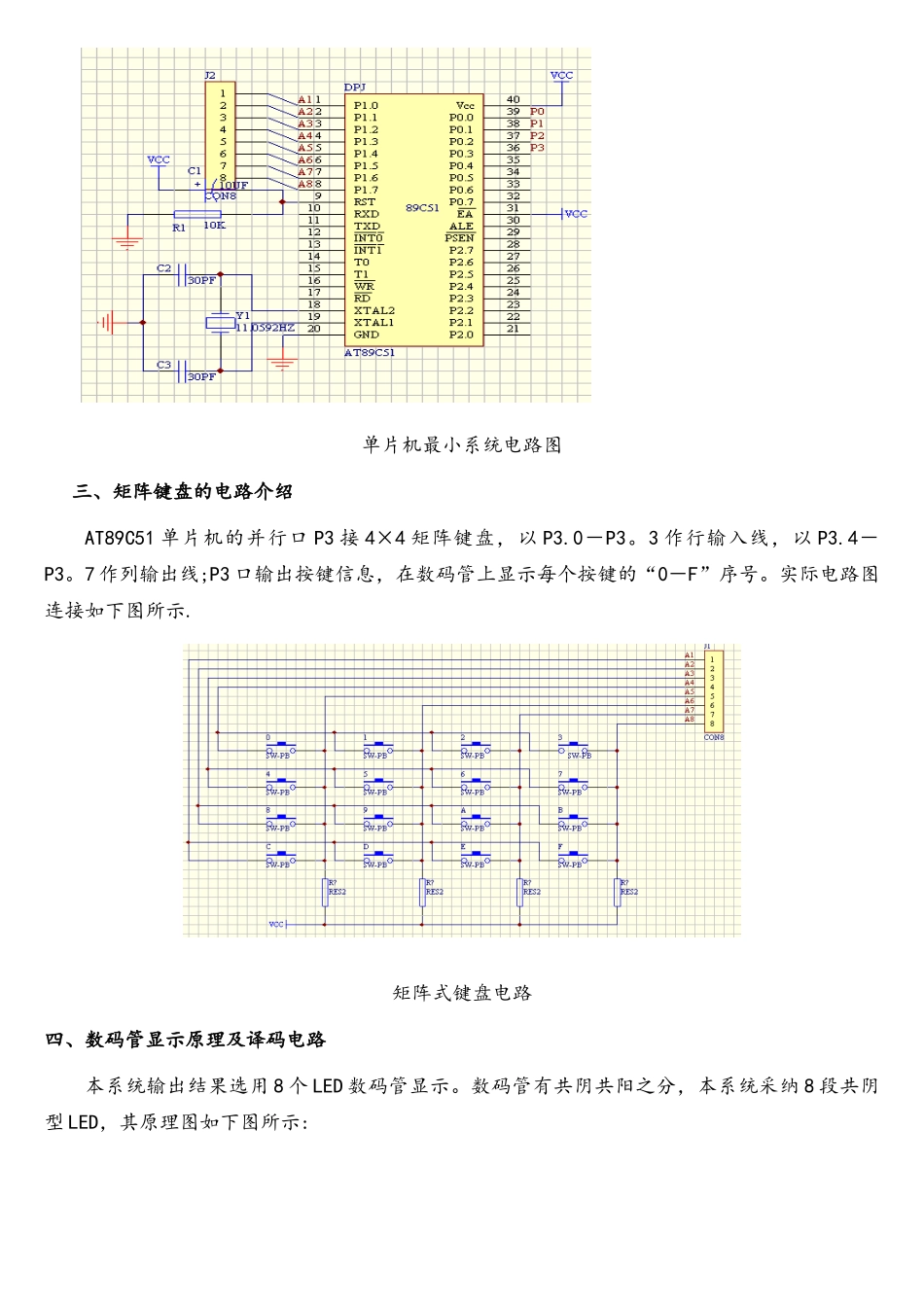

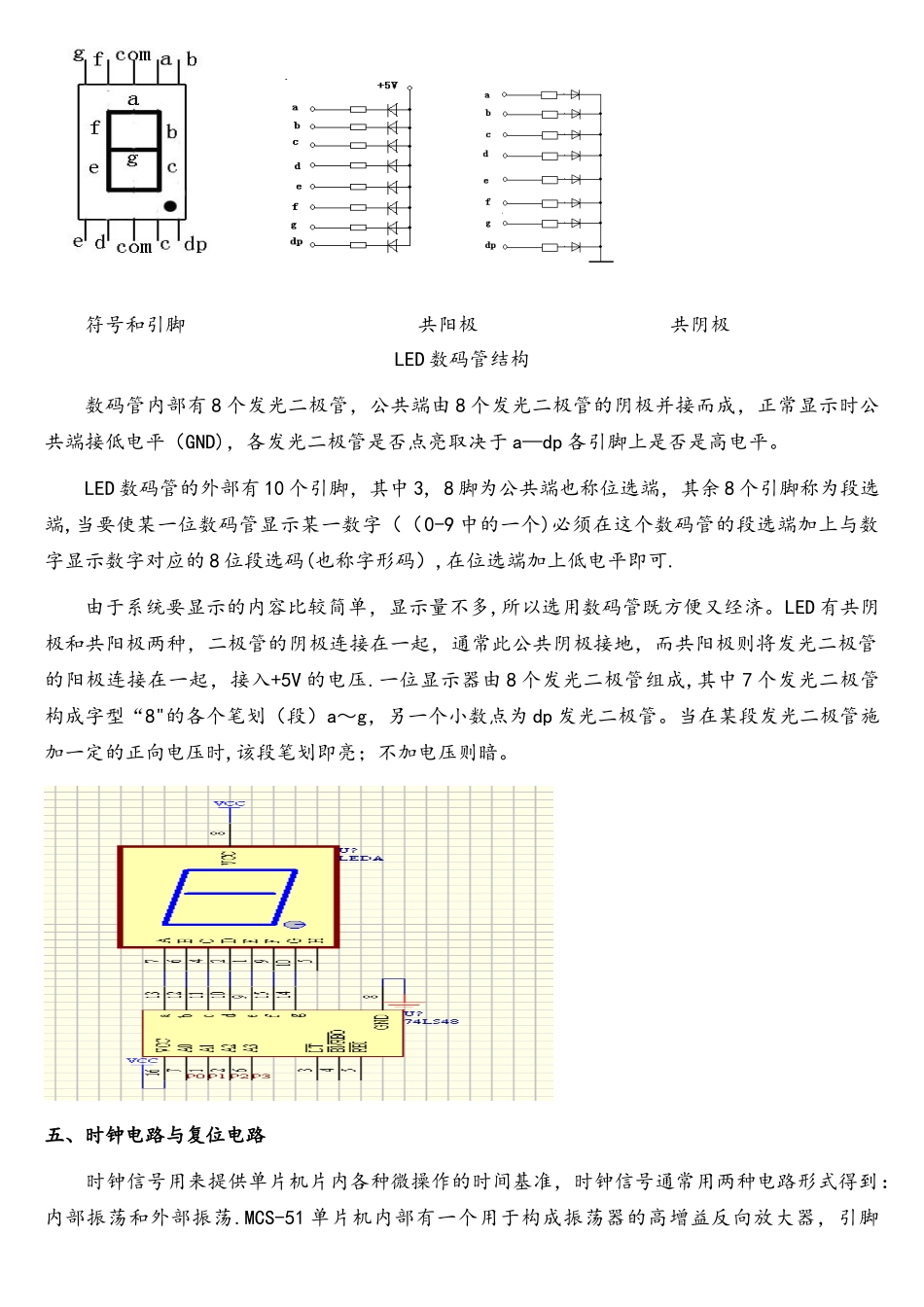

矩阵键盘与数码管显示摘要矩阵式键盘乃是目前使用较为广泛的一种键盘模式，该系统以 N 个端口连接控制 N＊N 个按键,即时在 LED 数码管上。单片机控制的据这是键盘显示系统，该系统可以对不同的按键进行实时显示,其核心是单片机和键盘矩阵电路部分，主要对按键与显示电路的关系、矩阵式技术及设备系统的硬件、软件等各个部分进行实现。4＊4 矩阵式键盘采纳 89C51 单片机为核心，主要由矩阵式键盘电路、译码电路、显示电路等组成,软件选用 C 语言编程,单片机将检测到的按键信号 转换成数字量 ,显示于数码管显示器，系统灵活性强，易于操作，可靠性能好。单片机简介及主系统电路单片机是一种集成电路芯片，是采纳超大规模集成电路技术把具有数据处理能力的中央处理器 CPU 随机存储器 RAM、只读存储器 ROM、多种 I/O 口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D 转换 444 器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域的广泛应用。从上世纪80 年代，由当时的 4 位、8 位单片机，进展到现在的 32 位 300M 的高速单片机。单片机在工业控制领域广泛应用，它由芯片内仅有 CPU 的专用处理器进展而来。最早的设计理念是通过将大量外围设备和 CPU 集成在一个芯片中,使计算机系统更小，更容易集成进复杂的而对体积要求严格的控制设备当中，本次课程设计我们采纳的是 AT89C51 型号的单片机。AT89C51 单片机是 51 系列单片机的一个成员，是 8051 单片机的简化版。内部自带 2K 字节可编程 FLASH 存储器的低电压、高性能 COMS 八位微处理器，与 Intel MCS—51 系列单片机的指令和输出管脚相兼容。由于将多功能八位 CPU 和闪速存储器结合在单个芯片中，因此 ，AT89C2051 构成的单片机系统是具有结构最简单、造价最低廉、效率最高的微控制系统，省去了外部的 RAM、ROM 和接口器件，减少了硬件开销,提高了系统的性价比。其最小系统电路图如下：单片机最小系统电路图三、矩阵键盘的电路介绍AT89C51 单片机的并行口 P3 接 4×4 矩阵键盘，以 P3.0－P3。3 作行输入线，以 P3.4－P3。7 作列输出线;P3 口输出按键信息，在数码管上显示每个按键的“0－F”序号。实际电路图连接如下图所示.矩阵式键盘电路四、数码管显示原理及译码电路本系统输出结果选用 8 个 LED 数码管显示。数码管有共阴共阳之分，本系统采...
