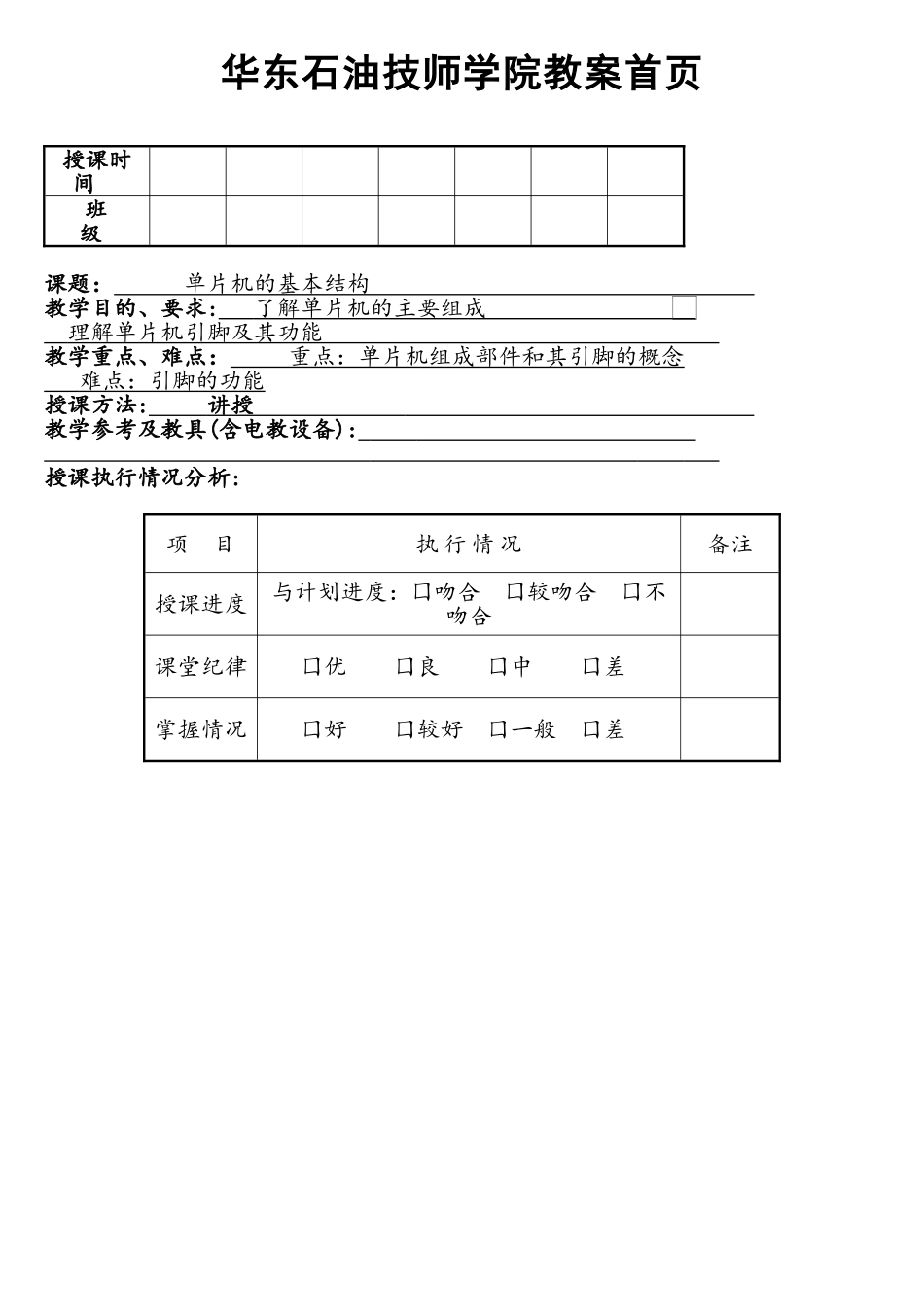

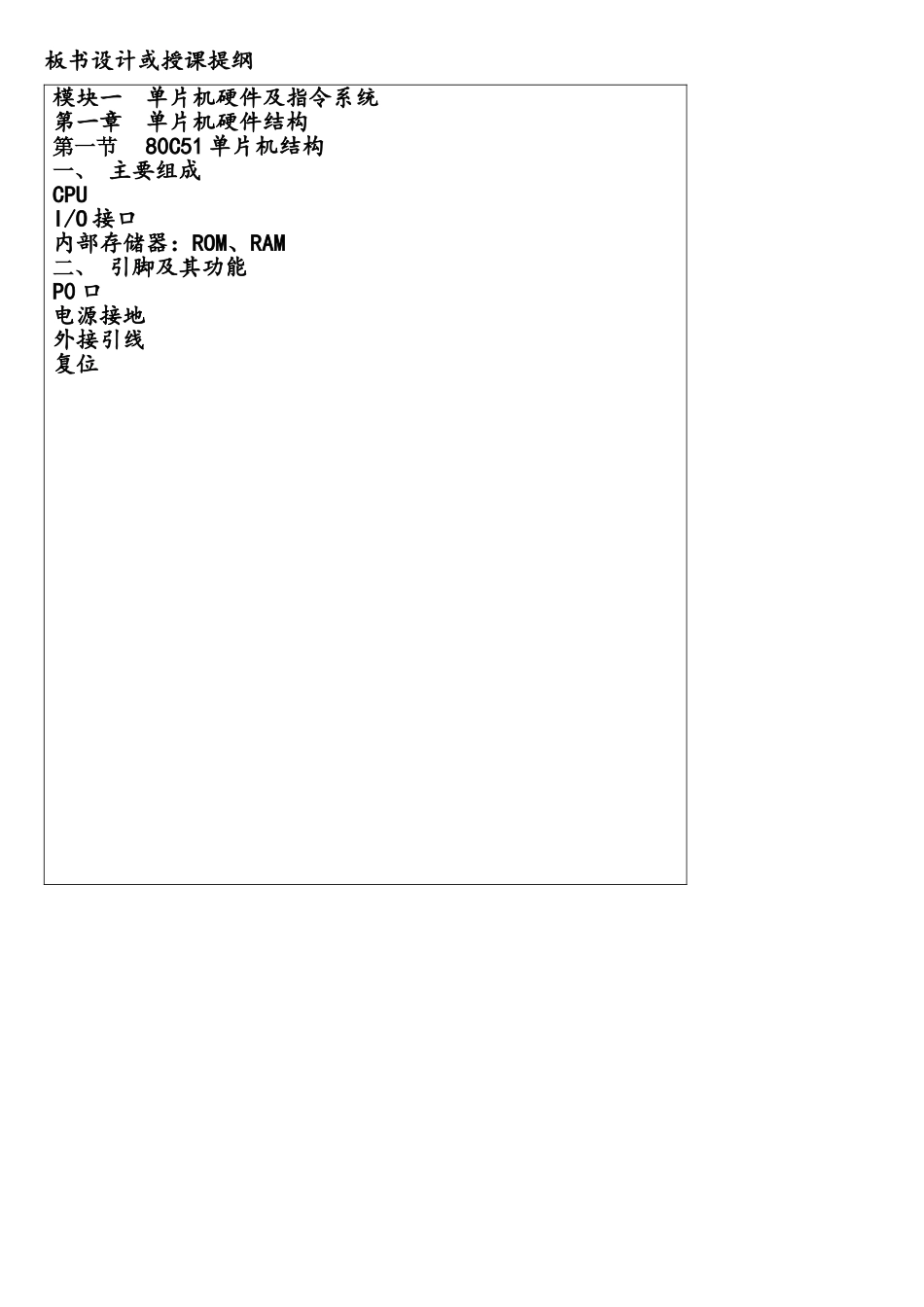

华东石油技师学院教案首页授课时间 班 级课题： 单片机的基本结构 教学目的、要求: 了解单片机的主要组成 理解单片机引脚及其功能 教学重点、难点： 重点：单片机组成部件和其引脚的概念 难点：引脚的功能 授课方法: 讲授 教学参考及教具(含电教设备): 授课执行情况分析: 项 目执 行 情 况备注授课进度与计划进度：囗吻合 囗较吻合 囗不吻合课堂纪律囗优 囗良 囗中 囗差掌握情况囗好 囗较好 囗一般 囗差板书设计或授课提纲模块一 单片机硬件及指令系统第一章 单片机硬件结构第一节80C51 单片机结构一、 主要组成CPUI/O 接口内部存储器：ROM、RAM 二、 引脚及其功能P0 口电源接地外接引线复位教 案 纸 第 页【讲授新课】单片机硬件及指令系统第一章单片机硬件结构第一节 80C51 单片机的基本结构一、主要组成部分1) 中央处理器（CPU）中央处理器是单片机的核心，完成运算和控制功能。MCS-51 的CPU 能处理 8 位二进制数或代码。2） 内部数据存储器（内部 RAM）8051 芯片中共有 256 个 RAM 单元，但其中后 128 单元被专用寄存器占用,能作为寄存器供用户使用的只是前 128 单元，用于存放可读写的数据。因此通常所说的内部数据存储器就是指前 128 单元,简称内部 RAM。3） 内部程序存储器(内部 ROM）8051 共有 4 KB 掩膜 ROM，用于存放程序、原始数据或表格，因此,称之为程序存储器，简称内部 ROM。4） 定时/计数器8051 共有两个 16 位的定时/计数器，以实现定时或计数功能，并以其定时或计数结果对计算机进行控制.5） 并行 I/O 口MCS-51 共有 4 个 8 位的 I/O 口(P0、P1、P2、P3)，以实现数据的并行输入/输出.在实训中我们已经使用了 P1 口，通过 P1 口连接8 个发光二极管。教 案 纸 第 页二 引脚及其功能MCS-51 是标准的 40 引脚双列直插式集成电路芯片，引脚排列请参见图P0.0 ～ P0.7： P0 口 8 位双向口线.P1.0 ～ P1.7 ：P1 口 8 位双向口线。P2。0 ～ P2。7 ：P2 口 8 位双向口线.P3。0 ～ P3。7 ：P3 口 8 位双向口线。 ALE：地址锁存控制信号。在系统扩展时，ALE 用于控制把 P0 口输出的低 8 位地址锁存起来，以实现低位地址和数据的隔离.此外，由于 ALE是以晶振 1/6 的固定频率输出的正脉冲，因此，可作为外部时钟或外部定时脉冲使用。 PSEN：外部程序存储器读选通信号。在读外部 ROM 时，PSEN 有效（低电...
