单片机设计——快热式电热水器

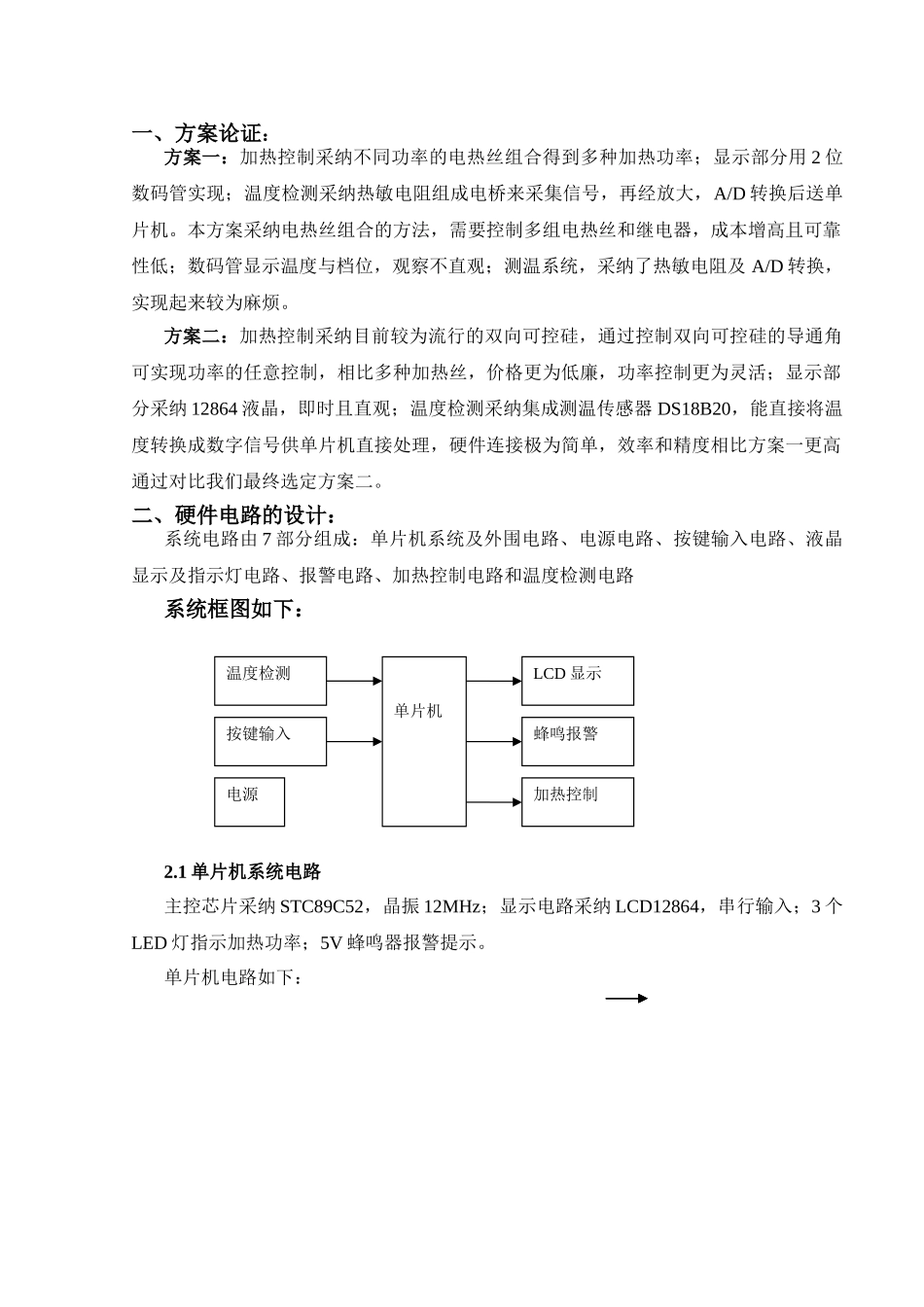

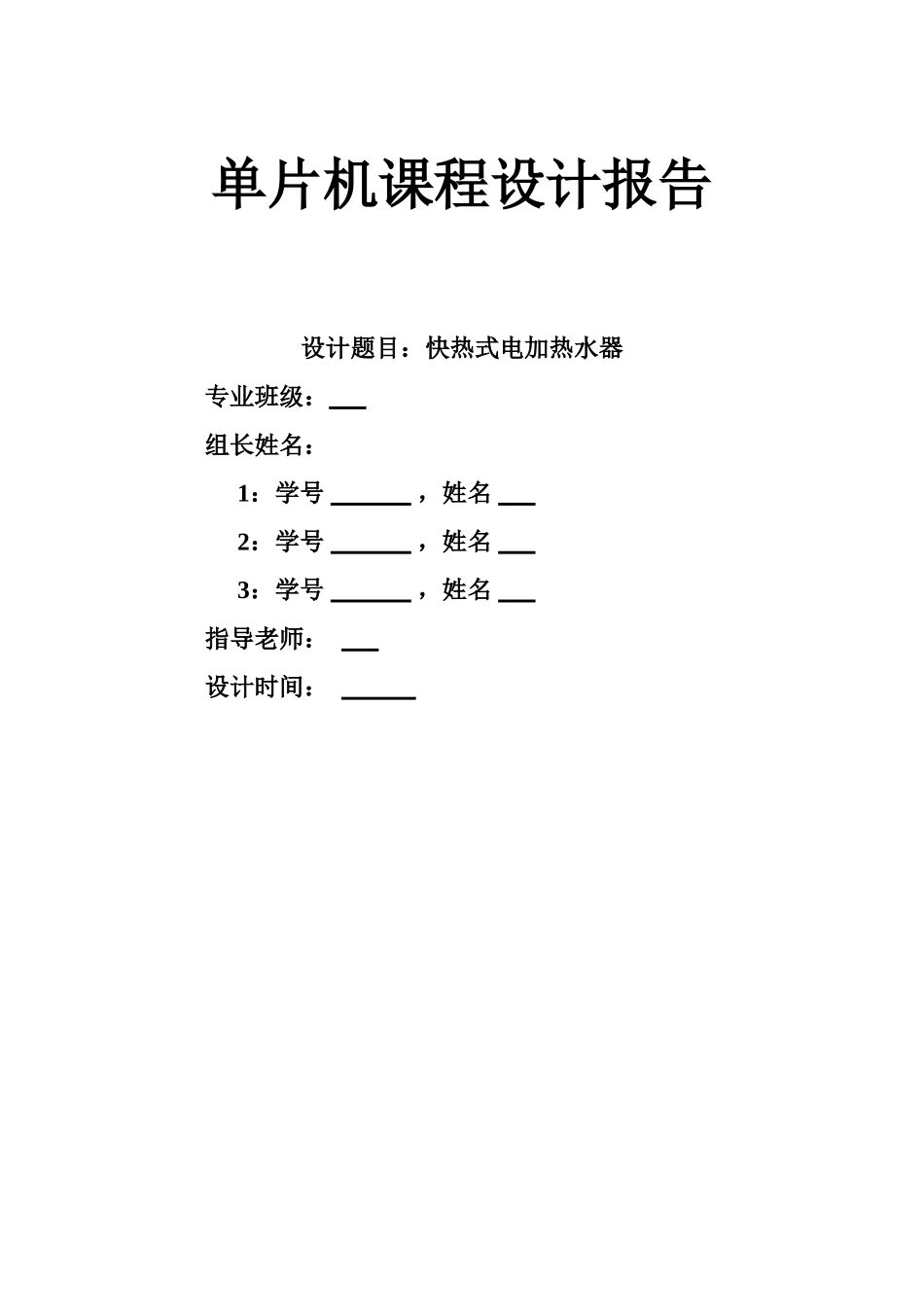

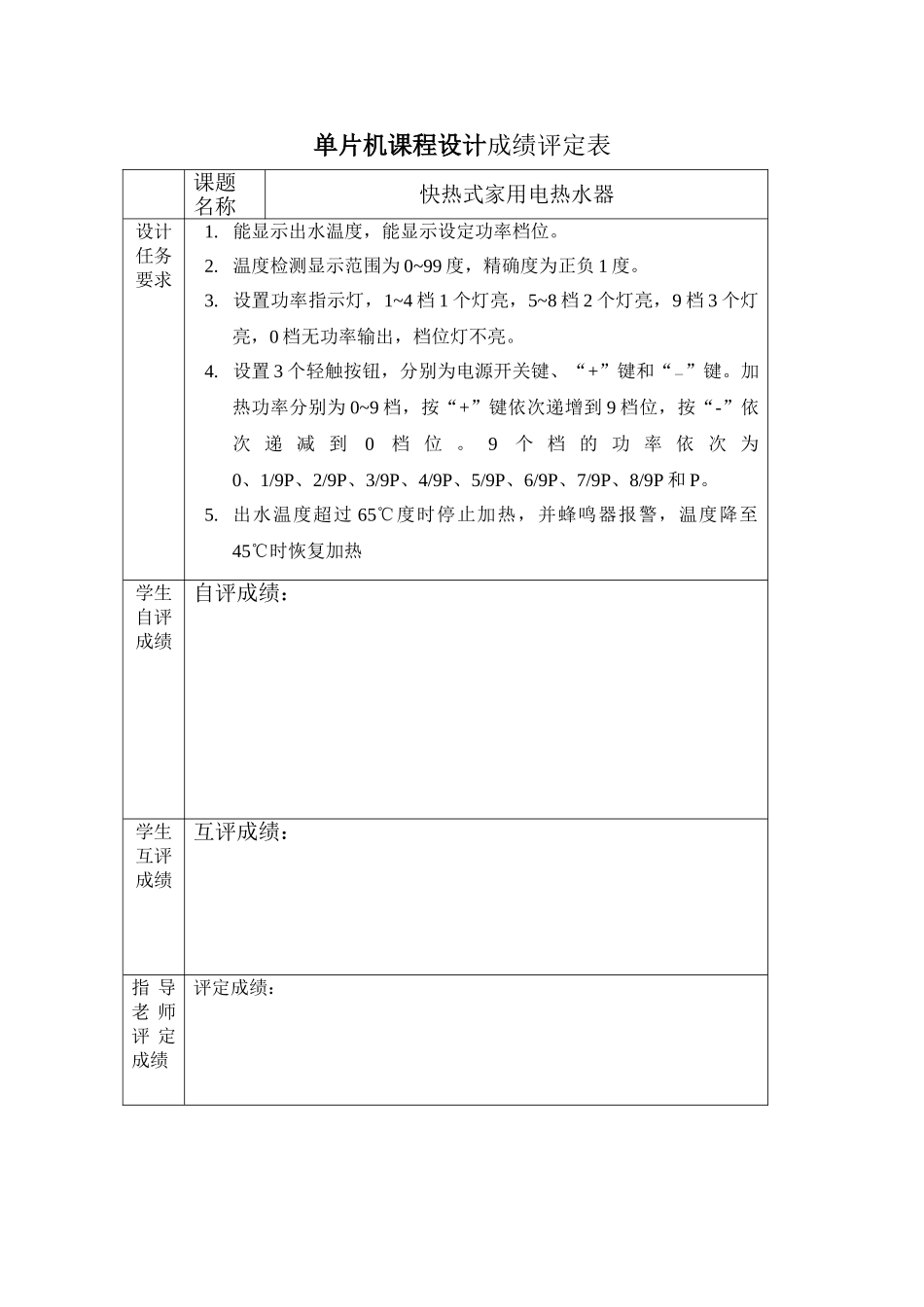

单片机课程设计报告设计题目：快热式电加热水器专业班级： 组长姓名： 1：学号 ，姓名 2：学号 ，姓名 3：学号 ，姓名 指导老师： 设计时间： 单片机课程设计成绩评定表课题名称快热式家用电热水器设计任务要求1. 能显示出水温度，能显示设定功率档位。2. 温度检测显示范围为 0~99 度，精确度为正负 1 度。3. 设置功率指示灯，1~4 档 1 个灯亮，5~8 档 2 个灯亮，9 档 3 个灯亮，0 档无功率输出，档位灯不亮。4. 设置 3 个轻触按钮，分别为电源开关键、“+”键和“－”键。加热功率分别为 0~9 档，按“+”键依次递增到 9 档位，按“-”依次 递 减 到0档 位 。 9个 档 的 功 率 依 次 为0、1/9P、2/9P、3/9P、4/9P、5/9P、6/9P、7/9P、8/9P 和 P。5. 出水温度超过 65℃度时停止加热，并蜂鸣器报警，温度降至45℃时恢复加热学生自评成绩自评成绩：学生互评成绩互评成绩：指 导老 师评 定成绩评定成绩：一、方案论证：方案一：加热控制采纳不同功率的电热丝组合得到多种加热功率；显示部分用 2 位数码管实现；温度检测采纳热敏电阻组成电桥来采集信号，再经放大，A/D 转换后送单片机。本方案采纳电热丝组合的方法，需要控制多组电热丝和继电器，成本增高且可靠性低；数码管显示温度与档位，观察不直观；测温系统，采纳了热敏电阻及 A/D 转换，实现起来较为麻烦。方案二：加热控制采纳目前较为流行的双向可控硅，通过控制双向可控硅的导通角可实现功率的任意控制，相比多种加热丝，价格更为低廉，功率控制更为灵活；显示部分采纳 12864 液晶，即时且直观；温度检测采纳集成测温传感器 DS18B20，能直接将温度转换成数字信号供单片机直接处理，硬件连接极为简单，效率和精度相比方案一更高通过对比我们最终选定方案二。二、硬件电路的设计：系统电路由 7 部分组成：单片机系统及外围电路、电源电路、按键输入电路、液晶显示及指示灯电路、报警电路、加热控制电路和温度检测电路系统框图如下：2.1 单片机系统电路主控芯片采纳 STC89C52，晶振 12MHz；显示电路采纳 LCD12864，串行输入；3 个LED 灯指示加热功率；5V 蜂鸣器报警提示。单片机电路如下：单片机LCD 显示蜂鸣报警加热控制温度检测按键输入电源2.2 电源电路系统对电源要求不严格，电源电路采纳普通市电降压整流，再经过集成稳压器（7805）稳压输出+5V 电压。系统电源如下：2.3 加热控制电路电热丝的加热功率由双向可...
