单片机课程设计电阻量测量样本VIP专享

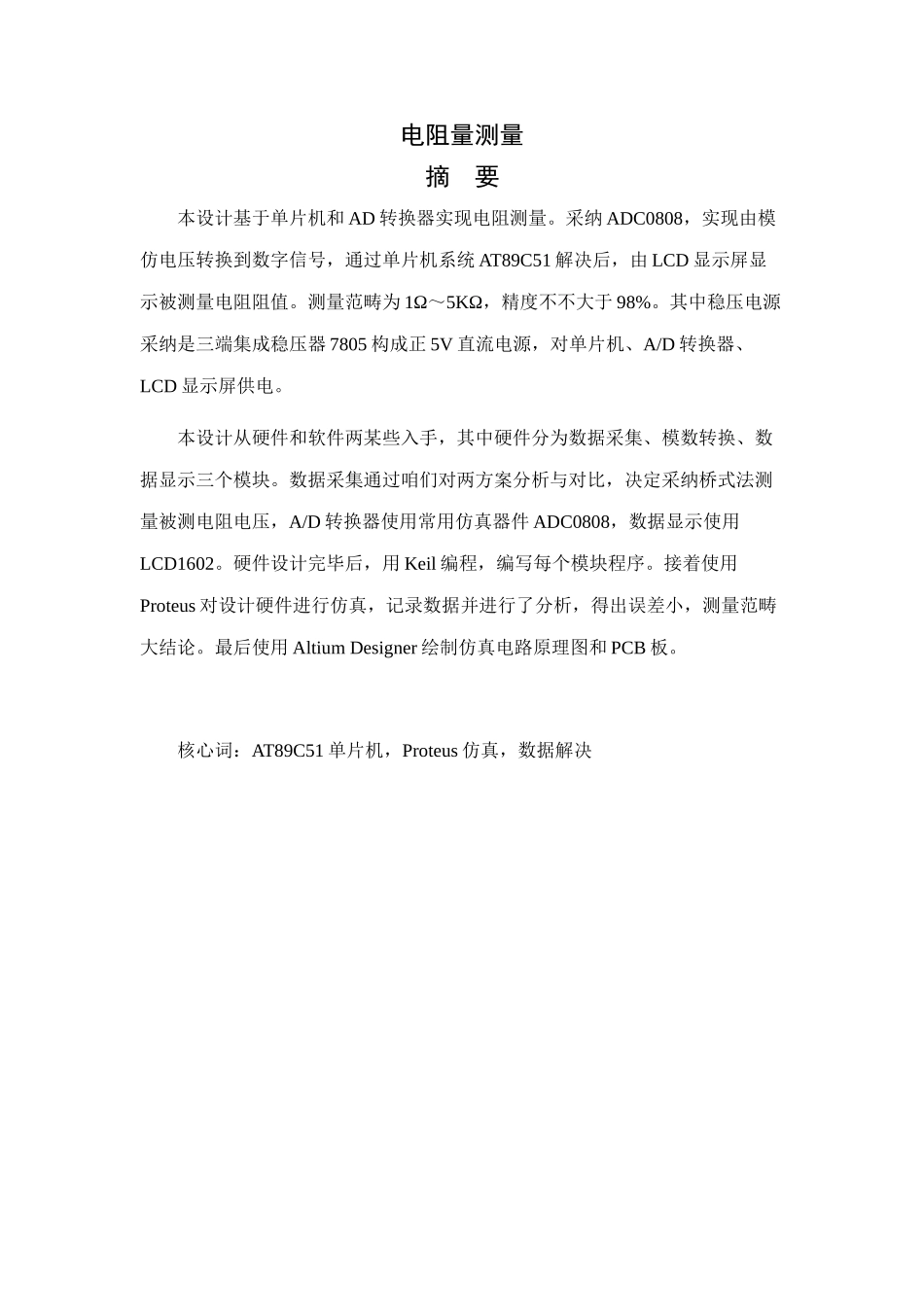

电阻量测量摘 要本设计基于单片机和 AD 转换器实现电阻测量。采纳 ADC0808，实现由模仿电压转换到数字信号，通过单片机系统 AT89C51 解决后，由 LCD 显示屏显示被测量电阻阻值。测量范畴为 1Ω～5KΩ，精度不不大于 98%。其中稳压电源采纳是三端集成稳压器 7805 构成正 5V 直流电源，对单片机、A/D 转换器、LCD 显示屏供电。本设计从硬件和软件两某些入手，其中硬件分为数据采集、模数转换、数据显示三个模块。数据采集通过咱们对两方案分析与对比，决定采纳桥式法测量被测电阻电压，A/D 转换器使用常用仿真器件 ADC0808，数据显示使用LCD1602。硬件设计完毕后，用 Keil 编程，编写每个模块程序。接着使用Proteus 对设计硬件进行仿真，记录数据并进行了分析，得出误差小，测量范畴大结论。最后使用 Altium Designer 绘制仿真电路原理图和 PCB 板。 核心词：AT89C51 单片机，Proteus 仿真，数据解决目 录第一章 绪论..............................................................................................1第二章 总体设计......................................................................................2§2.1 总体设计思路........................................................................................2第三章 硬件设计......................................................................................5§3.1 直流稳压电源电路设计........................................................................5§3.2 电压测量设计........................................................................................5§3.3 模数 ADC 转换设计..............................................................................7§3.4 液晶显示电路设计................................................................................7第四章 软件设计....................................................................................11§4.1 主程序工作流程图..............................................................................11§4.2 程序设计..............................................................................................11第五章 软件仿真......................................................
