单相自动重合闸

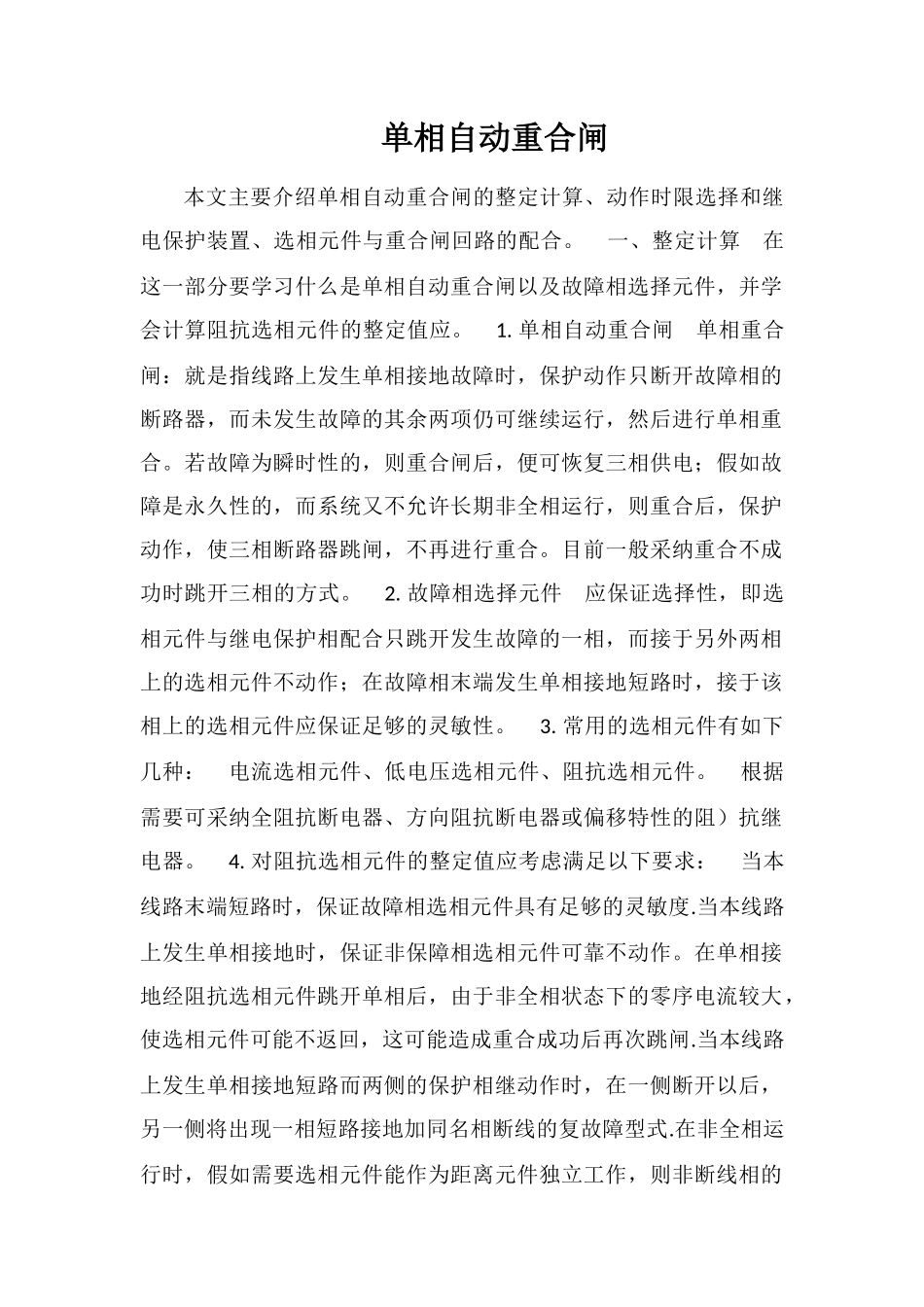

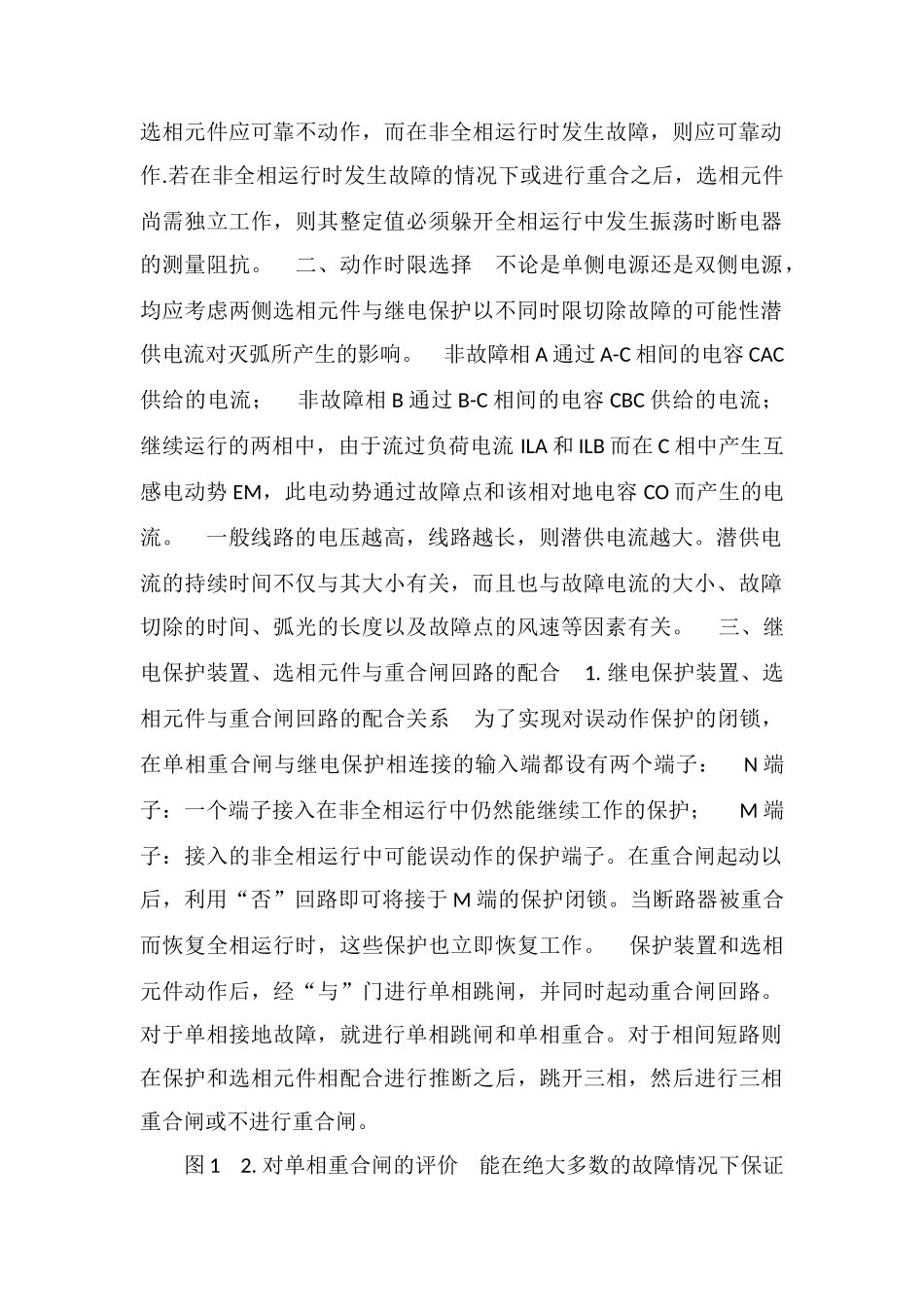

单相自动重合闸本文主要介绍单相自动重合闸的整定计算、动作时限选择和继电保护装置、选相元件与重合闸回路的配合。 一、整定计算 在这一部分要学习什么是单相自动重合闸以及故障相选择元件，并学会计算阻抗选相元件的整定值应。 1. 单相自动重合闸 单相重合闸：就是指线路上发生单相接地故障时，保护动作只断开故障相的断路器，而未发生故障的其余两项仍可继续运行，然后进行单相重合。若故障为瞬时性的，则重合闸后，便可恢复三相供电；假如故障是永久性的，而系统又不允许长期非全相运行，则重合后，保护动作，使三相断路器跳闸，不再进行重合。目前一般采纳重合不成功时跳开三相的方式。 2. 故障相选择元件 应保证选择性，即选相元件与继电保护相配合只跳开发生故障的一相，而接于另外两相上的选相元件不动作；在故障相末端发生单相接地短路时，接于该相上的选相元件应保证足够的灵敏性。 3. 常用的选相元件有如下几种： 电流选相元件、低电压选相元件、阻抗选相元件。 根据需要可采纳全阻抗断电器、方向阻抗断电器或偏移特性的阻）抗继电器。 4. 对阻抗选相元件的整定值应考虑满足以下要求： 当本线路末端短路时，保证故障相选相元件具有足够的灵敏度.当本线路上发生单相接地时，保证非保障相选相元件可靠不动作。在单相接地经阻抗选相元件跳开单相后，由于非全相状态下的零序电流较大，使选相元件可能不返回，这可能造成重合成功后再次跳闸.当本线路上发生单相接地短路而两侧的保护相继动作时，在一侧断开以后，另一侧将出现一相短路接地加同名相断线的复故障型式.在非全相运行时，假如需要选相元件能作为距离元件独立工作，则非断线相的选相元件应可靠不动作，而在非全相运行时发生故障，则应可靠动作.若在非全相运行时发生故障的情况下或进行重合之后，选相元件尚需独立工作，则其整定值必须躲开全相运行中发生振荡时断电器的测量阻抗。 二、动作时限选择 不论是单侧电源还是双侧电源，均应考虑两侧选相元件与继电保护以不同时限切除故障的可能性潜供电流对灭弧所产生的影响。 非故障相 A 通过 A-C 相间的电容 CAC供给的电流； 非故障相 B 通过 B-C 相间的电容 CBC 供给的电流； 继续运行的两相中，由于流过负荷电流 ILA 和 ILB 而在 C 相中产生互感电动势 EM，此电动势通过故障点和该相对地电容 CO 而产生的电流。 一般线路的电压越高，线路越长，则潜供电流越大。潜供电流的持续时间不仅与其大...
