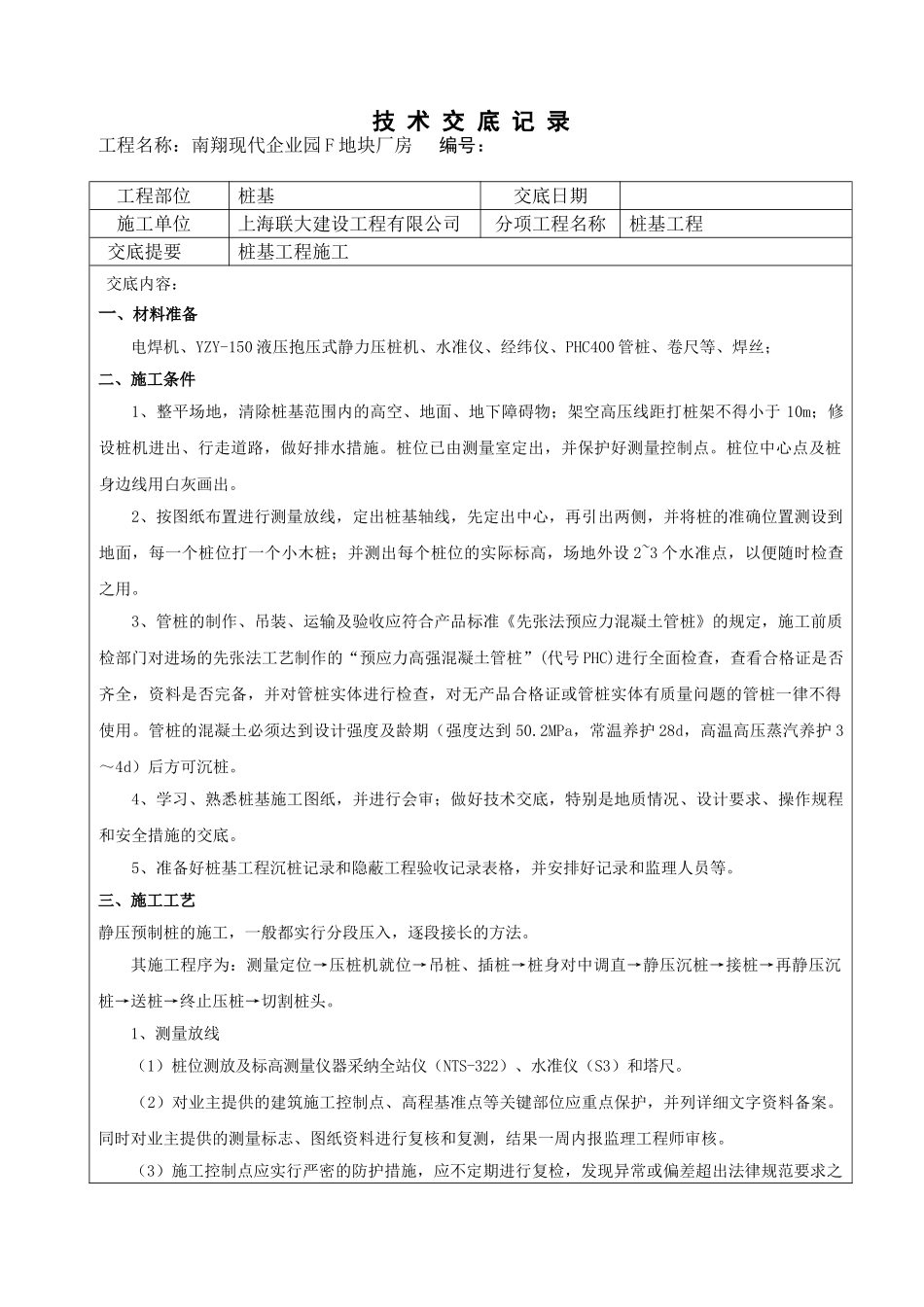

技 术 交 底 记 录工程名称：南翔现代企业园 F 地块厂房编号：工程部位桩基交底日期施工单位上海联大建设工程有限公司分项工程名称桩基工程 交底提要桩基工程施工 交底内容：一、材料准备电焊机、YZY-150 液压抱压式静力压桩机、水准仪、经纬仪、PHC400 管桩、卷尺等、焊丝；二、施工条件1、整平场地，清除桩基范围内的高空、地面、地下障碍物；架空高压线距打桩架不得小于 10m；修设桩机进出、行走道路，做好排水措施。桩位已由测量室定出，并保护好测量控制点。桩位中心点及桩身边线用白灰画出。2、按图纸布置进行测量放线，定出桩基轴线，先定出中心，再引出两侧，并将桩的准确位置测设到地面，每一个桩位打一个小木桩；并测出每个桩位的实际标高，场地外设 2~3 个水准点，以便随时检查之用。3、管桩的制作、吊装、运输及验收应符合产品标准《先张法预应力混凝土管桩》的规定，施工前质检部门对进场的先张法工艺制作的“预应力高强混凝土管桩”(代号 PHC)进行全面检查，查看合格证是否齐全，资料是否完备，并对管桩实体进行检查，对无产品合格证或管桩实体有质量问题的管桩一律不得使用。管桩的混凝土必须达到设计强度及龄期（强度达到 50.2MPa，常温养护 28d，高温高压蒸汽养护 3～4d）后方可沉桩。4、学习、熟悉桩基施工图纸，并进行会审；做好技术交底，特别是地质情况、设计要求、操作规程和安全措施的交底。5、准备好桩基工程沉桩记录和隐蔽工程验收记录表格，并安排好记录和监理人员等。三、施工工艺静压预制桩的施工，一般都实行分段压入，逐段接长的方法。其施工程序为：测量定位→压桩机就位→吊桩、插桩→桩身对中调直→静压沉桩→接桩→再静压沉桩→送桩→终止压桩→切割桩头。1、测量放线（1）桩位测放及标高测量仪器采纳全站仪（NTS-322）、水准仪（S3）和塔尺。 （2）对业主提供的建筑施工控制点、高程基准点等关键部位应重点保护，并列详细文字资料备案。同时对业主提供的测量标志、图纸资料进行复核和复测，结果一周内报监理工程师审核。（3）施工控制点应实行严密的防护措施，应不定期进行复检，发现异常或偏差超出法律规范要求之技 术 交 底 记 录工程名称：南翔现代企业园 F 地块厂房编号：工程部位桩基交底日期施工单位上海联大建设工程有限公司分项工程名称桩基工程 交底提要桩基工程施工 交底内容：后要立即进行纠正。 （4）施工过程中对业主提供的测量标志必须妥善保护，施工过程中覆盖的...
