双排钢管脚手架施工方案

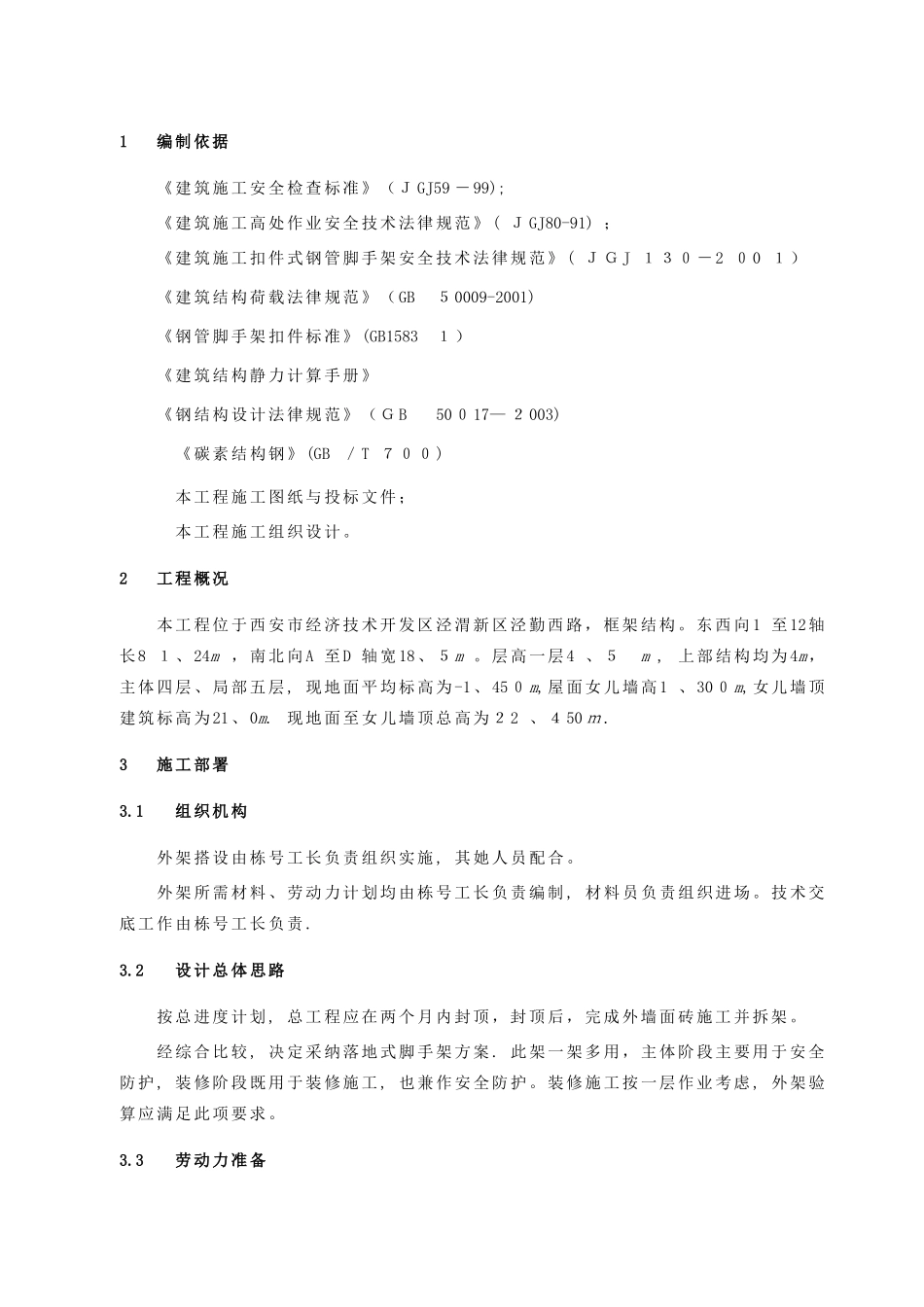

巴 彦 县 福 泽 之 都 小 区 工 程(专项施工方案)落地式脚手架施工方案 编 制 人 :审 批 人 :长 春 建 工 集 团 吉 泽 建 设 有 限 公司201６ 年 9 月 ２ 0 日1编制依据《建筑施工安全检查标准》（Ｊ GJ59 －99);《建筑施工高处作业安全技术法律规范》 ( ＪGJ80-91) ；《建筑施工扣件式钢管脚手架安全技术法律规范》 ( ＪＧJ １３０－2 ０0 １）《建筑结构荷载法律规范》 （GB ５0009-2001)《钢管脚手架扣件标准》 (GB1583１）《建筑结构静力计算手册》《钢结构设计法律规范》 （ＧB 50０17— ２003) 《碳素结构钢》(GB ／T ７００)本工程施工图纸与投标文件；本工程施工组织设计。2工程概况本工程位于西安市经济技术开发区泾渭新区泾勤西路，框架结构。东西向 1 至12轴长8 １、24m ，南北向A 至D 轴宽18、５m 。层高一层4 、５ m , 上部结构均为4m，主体四层、局部五层, 现地面平均标高为-1、45０m,屋面女儿墙高1 、30０m,女儿墙顶建筑标高为21、0m. 现地面至女儿墙顶总高为２ 2 、４50ｍ.3施工部署3.1组织机构外架搭设由栋号工长负责组织实施 , 其她人员配合。外架所需材料、劳动力计划均由栋号工长负责编制 , 材料员负责组织进场。技术交底工作由栋号工长负责 .3.2设计总体思路按总进度计划, 总工程应在两个月内封顶，封顶后，完成外墙面砖施工并拆架。经综合比较, 决定采纳落地式脚手架方案 . 此架一架多用，主体阶段主要用于安全防护, 装修阶段既用于装修施工 , 也兼作安全防护。装修施工按一层作业考虑 , 外架验算应满足此项要求。3.3劳动力准备搭设阶段共需架子工6 名, 维护阶段共需架子工２名 , 拆除阶段共需外架工6 名。所有架子工均需持证上岗。架子工由劳务公司提供。搭设阶段安排2 名测量放线工配合。3.4材料准备本工程外架所用得钢管、扣件、基础垫板均由租赁公司提供 . 脚手架板与其它材料由项目部自行采购。3.5机具准备搭、拆架子所需机具主要有架子 扳手、吊线，由架子工自备。项目部应配备如下检查工具( 可借用, 但应符合要求):名称数量用途扭力扳手3 把检查扣件拧紧力度游标卡尺2 把检查焊接钢管外径与壁厚、外表面锈蚀深度塞尺3 把检查钢管两端面切斜偏差钢卷尺6 把检查钢管弯曲程度与搭设中得距离或长度水平尺６把检查水平杆高差角尺2 把检查剪刀撑与地面得倾角注: 《建筑施工扣件式钢管脚手架》 (JGJ １30—2001 ...
