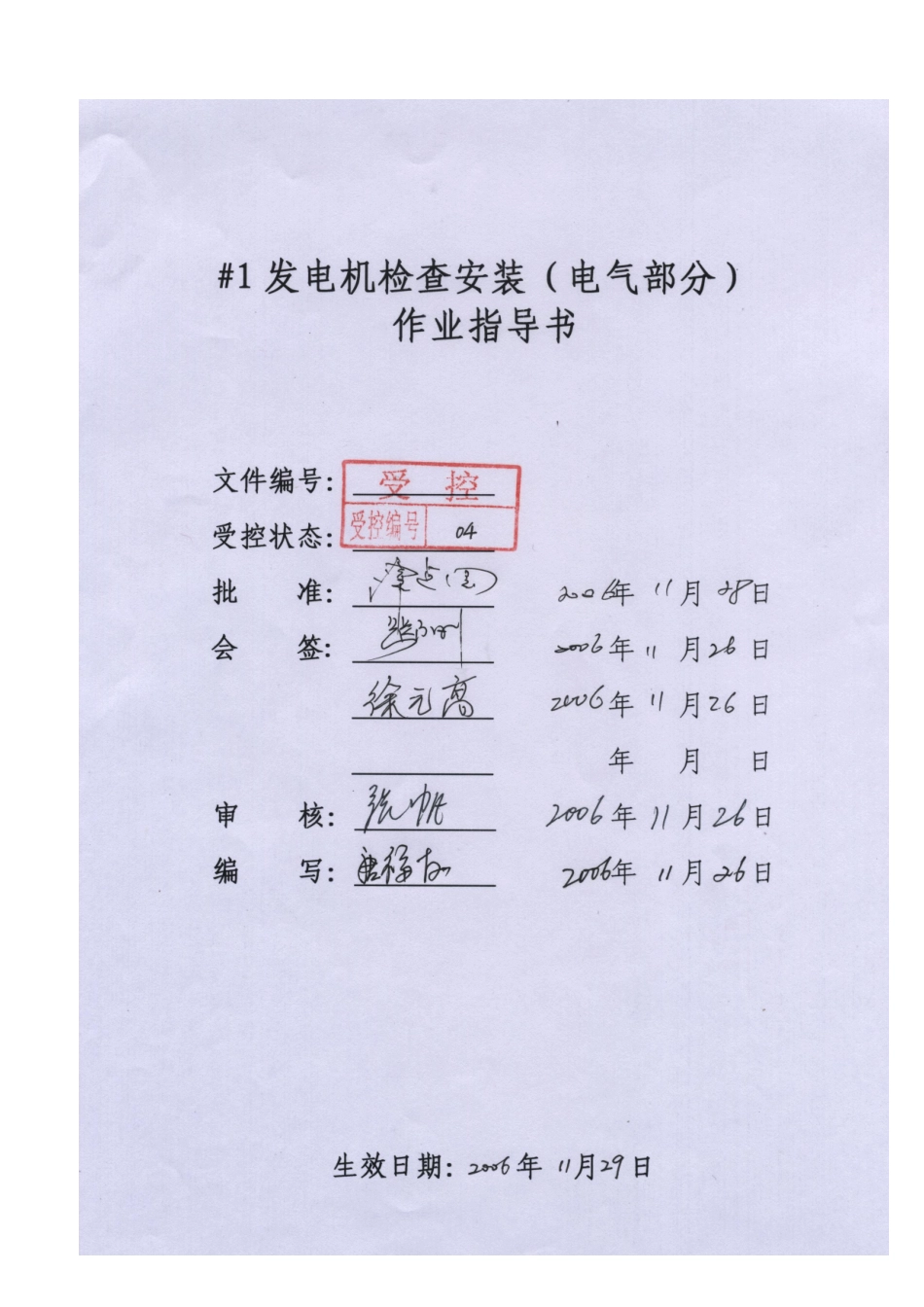

发电机检查安装作业指导书

成都金堂电厂一期 2×600WM 燃煤机组工程#1 发电机检查安装（电气部分）作业指导书四 川 电 力 建 设 二 公 司金 堂 电 厂 项 目 部目 录1、 编制依据2、 概述3、 主要参数4、 施工准备5、 发电机安装检查方法及步骤6、 质量保证措施7、 文明施工及安全施工措施8、 危险辩识与风险评价一览表1、编制依据：1.1、《电气装置安装工程电气设备交接试验标准》（GB5010-91）1.2、 《电气装置安装工程质量检验及评定规程》（DL/T5161.2.4-2025）1.3、《电力建设安全工作规程》（DL5009.1-2025）1.4、 《QFSN-600-2-22C 型汽轮发电机说明书》及附件安装说明书（东方电机股份有限公司）1.5、西南电力设计院设计安装图（F207S-D401）2．概述 本工程汽轮发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机。发电机采纳水氢氢冷却方式，即定子线圈（包括定子引线）直接水冷，定子出线氢内冷，转子线圈直接氢冷（气隙取气方式），定子铁心氢冷。发电机采纳密闭循环通风冷却，机座内部的氢气由于装转子两端的轴流式风扇驱动。集电环和电刷空气冷却，两集电环间没有离心式风扇。轴承为强迫润滑（由汽机润滑油系统供油）。发电机配有氢油水控制系统，以提供和控制发电机冷却用氢气，密封用油和定子线圈冷却用水。发电机采纳静止可空硅，机端变自励方式励磁3、主要参数型号：QFSN-600-2-22C 额定出力：667MVA/600MW 额定电压：22 KV 额定功率因数：0.9（滞后）转速：300r/min频率：50Hz相数：3环境温度：5~40℃额定氢压：0。4MPa(g)额定励磁电流：4387A（计算值）额定励磁电压（100℃）； 400。1V（计算值）接法：YY冷却方式：水氢氢允许强时间：20S励磁劢方式：自并激静止可控硅励磁绝缘等级：F 级（温升按 B 级考核）4、 施工准备4.1、施工条件检查4.1.1 发电机基础已施工完毕，发电机定子吊装就位4.1.2 附件已到齐，清点完毕，无缺损件4.1.3 复查发电机附属设备（励磁变压器、励磁盘柜等）室的轨道高程和中心是否与安装图纸所要求的一致。4.1.4 施工场地清理平整；消防设施准备就绪4.1.5 施工用电准备齐全、可靠。4.1.6 施工用图纸资料准备齐全，并熟悉；施工班组人员进行安全技术交底。4.2 施工设备及材料准备4-1：发电机检查设备安装用主要设备、工器具表人员组织：全部参加安装检查的工作人员必须是从事电气安装的熟练工人，名单如下：吴华 许超 张祚富 陈亮 叶超 熊大伟 肖红 周令 其中，人员具体...
