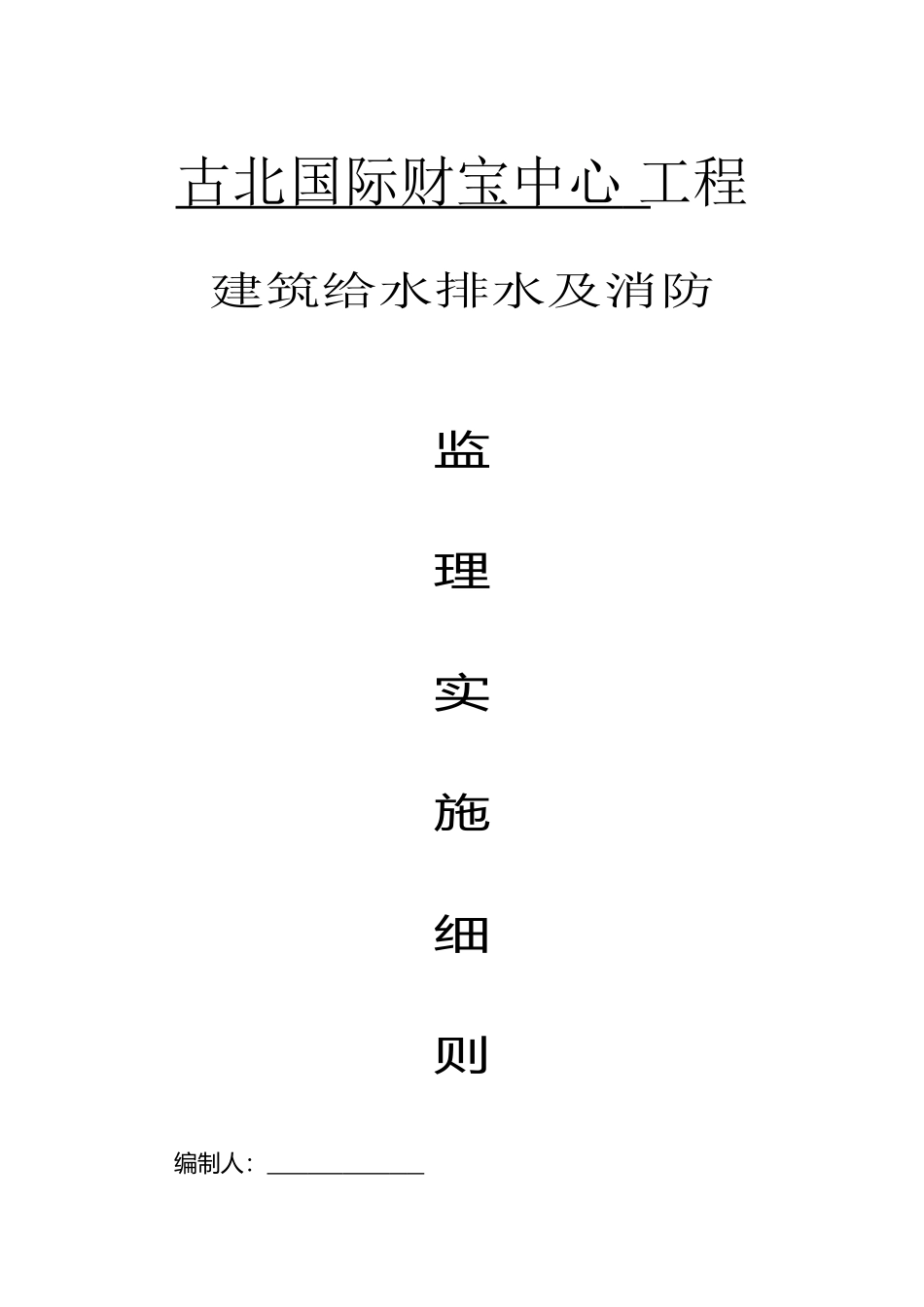

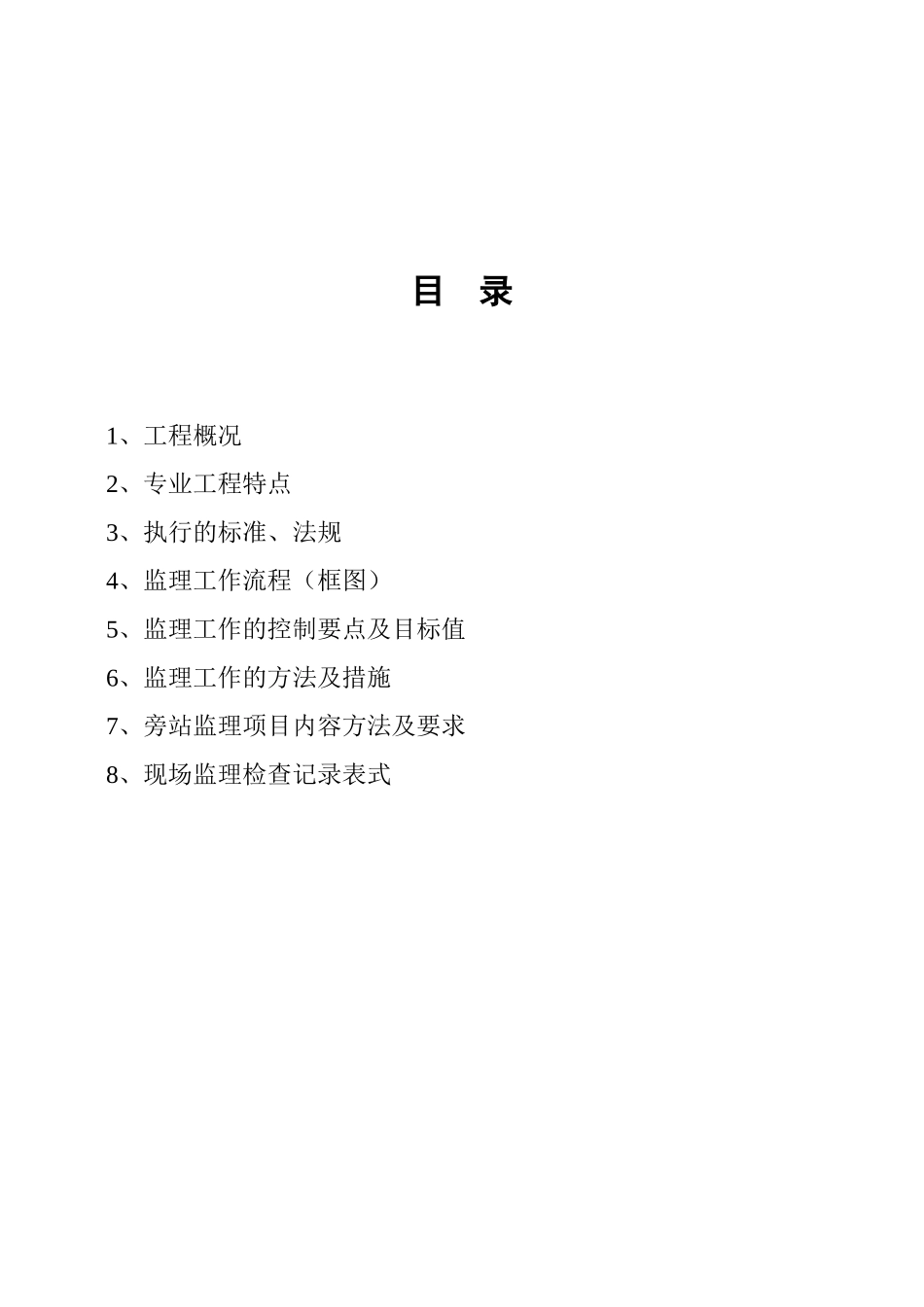

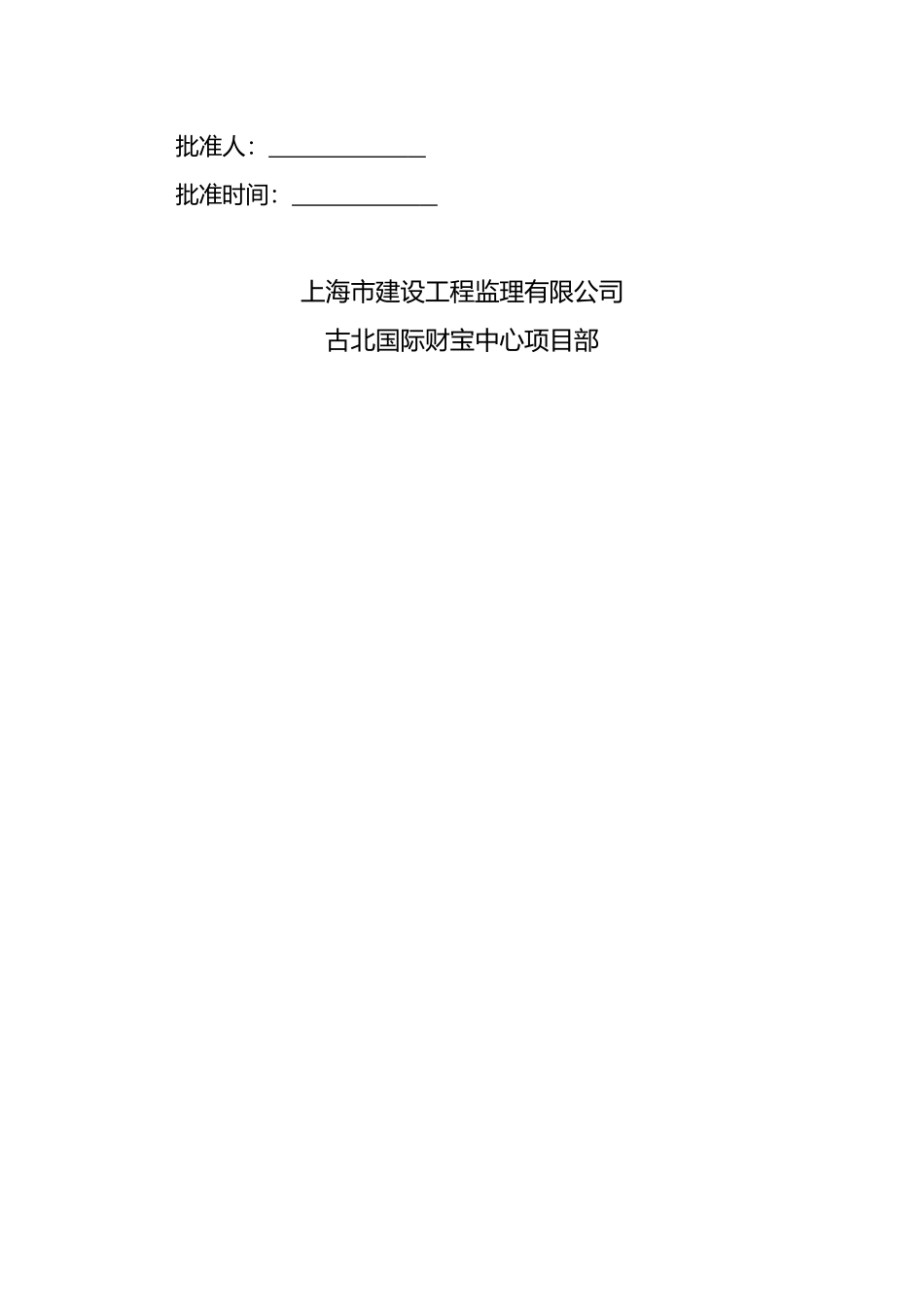

古北国际财宝中心 工程建筑给水排水及消防监理实施细则 编制人： 批准人： 批准时间： 上海市建设工程监理有限公司古北国际财宝中心项目部目 录1、工程概况2、专业工程特点3、执行的标准、法规4、监理工作流程（框图）5、监理工作的控制要点及目标值6、监理工作的方法及措施7、旁站监理项目内容方法及要求8、现场监理检查记录表式建筑给排水及消防工程1 工程概况1.1 工程简介：古北国际财宝中心位于上海市长宁区玛瑙路以西，红宝石路以北，申康宾馆以东、虹桥路以南。总建筑面积约 190000 平方米，建筑高度 132 米，地下 4 层，地上 30 层，1—7 层为裙房，其中 1—7 层及地下一层为商业区，主楼 1—30 层为办公区。开工时间为 2008 年 11 月 27 日，计划竣工日期为 2012 年 1 月 15 日。1.2 本项目建筑给水排水主要包括：室内、外给水及排水系统，室内、外消火栓系统，自动喷淋系统。1.3 参建单位：建设单位： 上海市古北集团有限公司设计单位： 上海市建筑设计讨论院有限公司 上海市申元岩土工程有限公司 上海市结建民防建筑设计有限公司监理单位 上海建设工程监理有限公司总包单位： 中国建筑第五工程局分包单位： 上海市建筑工程安装有限公司 上海兴盛消防工程有限公司2 专业工程的特点2.1 给水系统本工程由玛瑙路及虹桥路的市政给水管网分别引入一路 DN300 的给水管进入，并从虹桥路一侧引入的管道上驳接一路 DN200 的给水管道经水表计量后，分别供水至地下室生活水泵房内设置的生活贮水池，市政供水压力 0.15MPa，最高日用水量约为3092.2 吨/日。本工程在地下四层水泵房内分别设置一座 624 吨水箱供商业生活用水及一座 374 吨水箱供办公生活用水。办公楼采纳竖向分区接力供水，各区采纳水池—水泵—水箱联合供水，16F 设置中间水箱，重力供应 1F~13F 办公生活用水，同时作为 14F~30F 的转输水箱，14F~30F 由设于 30F 屋顶的水箱重力供应。商业(B1F~7 F)采纳变频恒压供水。地下四层至地下一层办公区域公共卫生间、设备房、车库、室外绿化等用水由市政直供。本工程各层用水点的供水压力控制在 0.15MPa~0.45MPa 之间，超压时可以设置减压阀方式。2.2.排水系统：2.2.1 排水量：本工程排水量根据给水量的 90%计算。本工程最高日排水量为 2025.28 吨/日。2.2.2 排水系统：本工程室内采纳污废水分流方式排出（局部采纳合流），室外采纳污废水合流方式排放，排出的污废水经...
