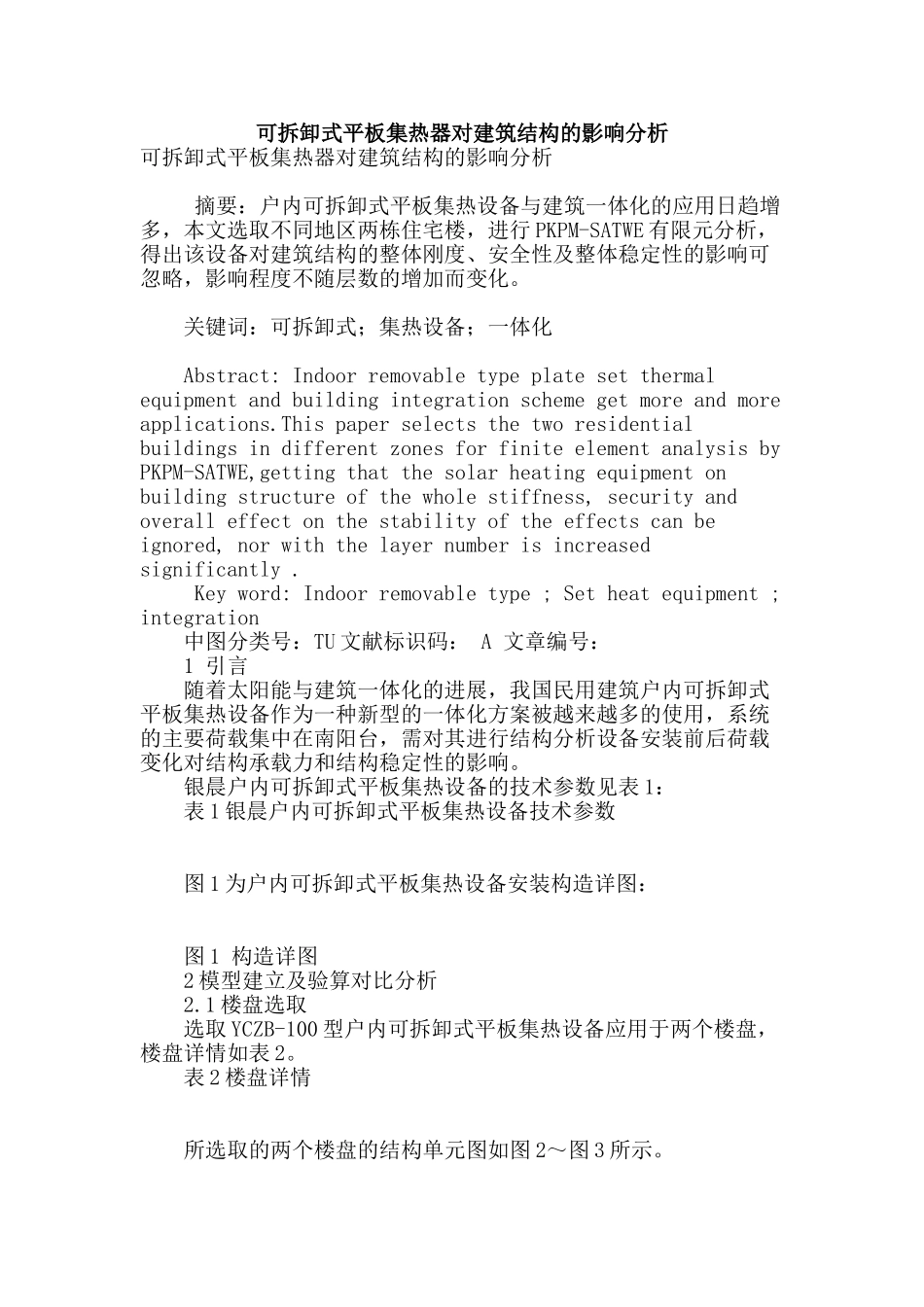

可拆卸式平板集热器对建筑结构的影响分析

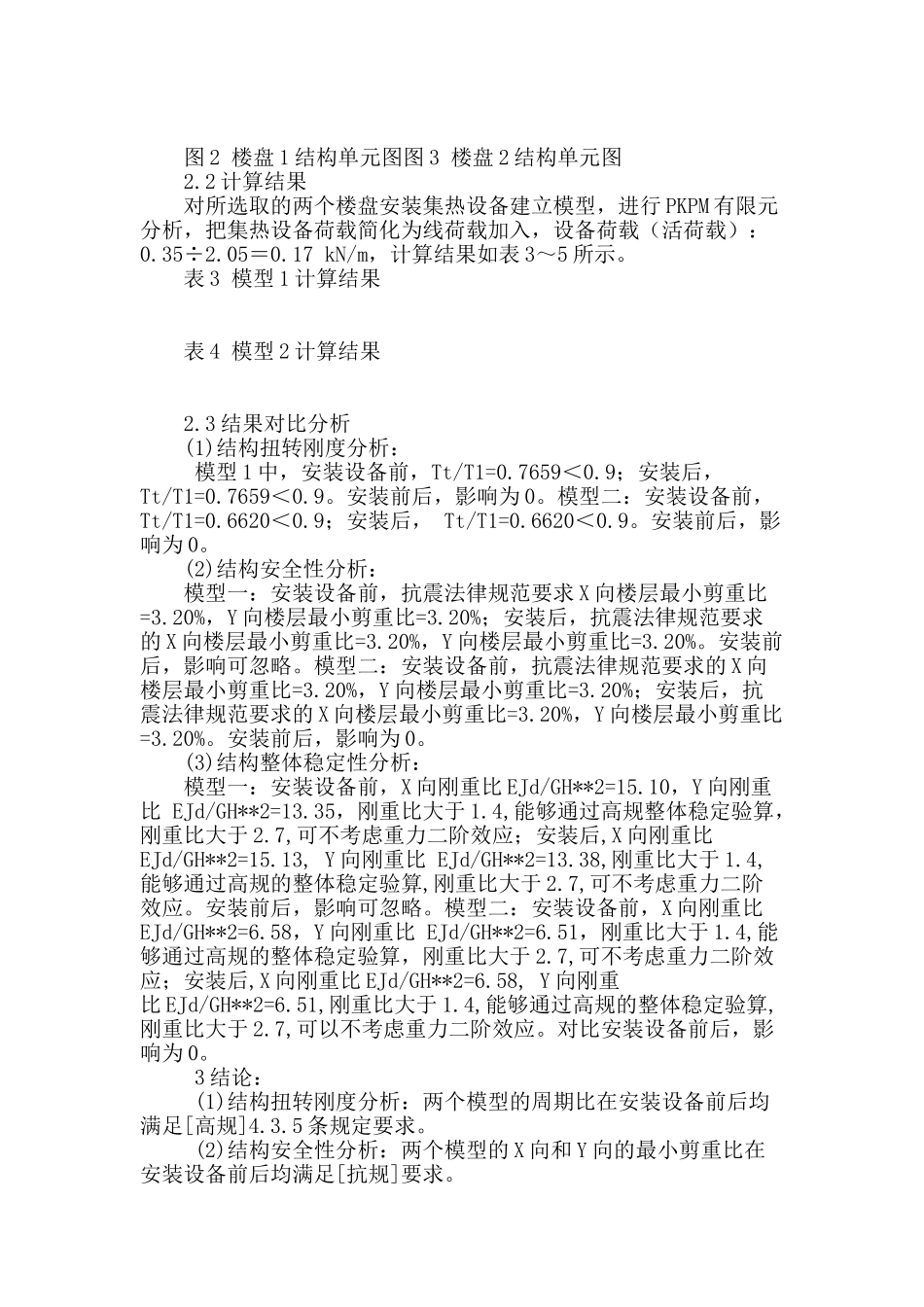

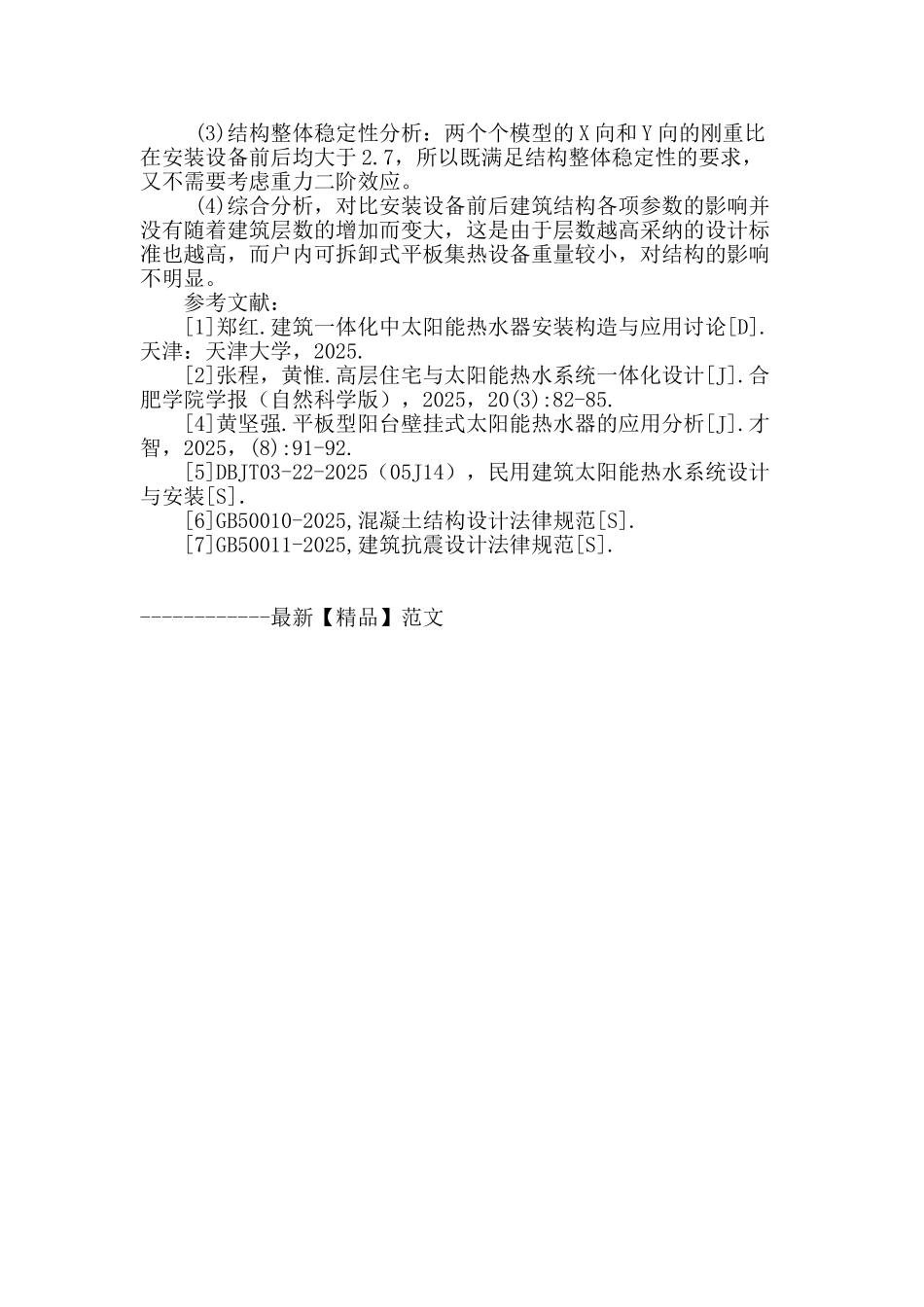

可拆卸式平板集热器对建筑结构的影响分析可拆卸式平板集热器对建筑结构的影响分析 摘要：户内可拆卸式平板集热设备与建筑一体化的应用日趋增多，本文选取不同地区两栋住宅楼，进行 PKPM-SATWE 有限元分析，得出该设备对建筑结构的整体刚度、安全性及整体稳定性的影响可忽略，影响程度不随层数的增加而变化。 关键词：可拆卸式；集热设备；一体化 Abstract: Indoor removable type plate set thermal equipment and building integration scheme get more and more applications.This paper selects the two residential buildings in different zones for finite element analysis by PKPM-SATWE,getting that the solar heating equipment on building structure of the whole stiffness, security and overall effect on the stability of the effects can be ignored, nor with the layer number is increased significantly . Key word: Indoor removable type ; Set heat equipment ; integration 中图分类号：TU 文献标识码： A 文章编号： 1 引言 随着太阳能与建筑一体化的进展，我国民用建筑户内可拆卸式平板集热设备作为一种新型的一体化方案被越来越多的使用，系统的主要荷载集中在南阳台，需对其进行结构分析设备安装前后荷载变化对结构承载力和结构稳定性的影响。 银晨户内可拆卸式平板集热设备的技术参数见表 1： 表 1 银晨户内可拆卸式平板集热设备技术参数 图 1 为户内可拆卸式平板集热设备安装构造详图： 图 1 构造详图 2 模型建立及验算对比分析 2.1 楼盘选取 选取 YCZB-100 型户内可拆卸式平板集热设备应用于两个楼盘，楼盘详情如表 2。 表 2 楼盘详情 所选取的两个楼盘的结构单元图如图 2～图 3 所示。 图 2 楼盘 1 结构单元图图 3 楼盘 2 结构单元图 2.2 计算结果 对所选取的两个楼盘安装集热设备建立模型，进行 PKPM 有限元分析，把集热设备荷载简化为线荷载加入，设备荷载（活荷载）：0.35÷2.05＝0.17 kN/m，计算结果如表 3～5 所示。 表 3 模型 1 计算结果 表 4 模型 2 计算结果 2.3 结果对比分析 (1)结构扭转刚度分析： 模型 1 中，安装设备前，Tt/T1=0.7659＜0.9；安装后，Tt/T1=0.7659＜0.9。安装前后，影响为 0。模型二：安装设备前，Tt/T1=0.6620＜0.9；安装...
