喷嘴设计及计算

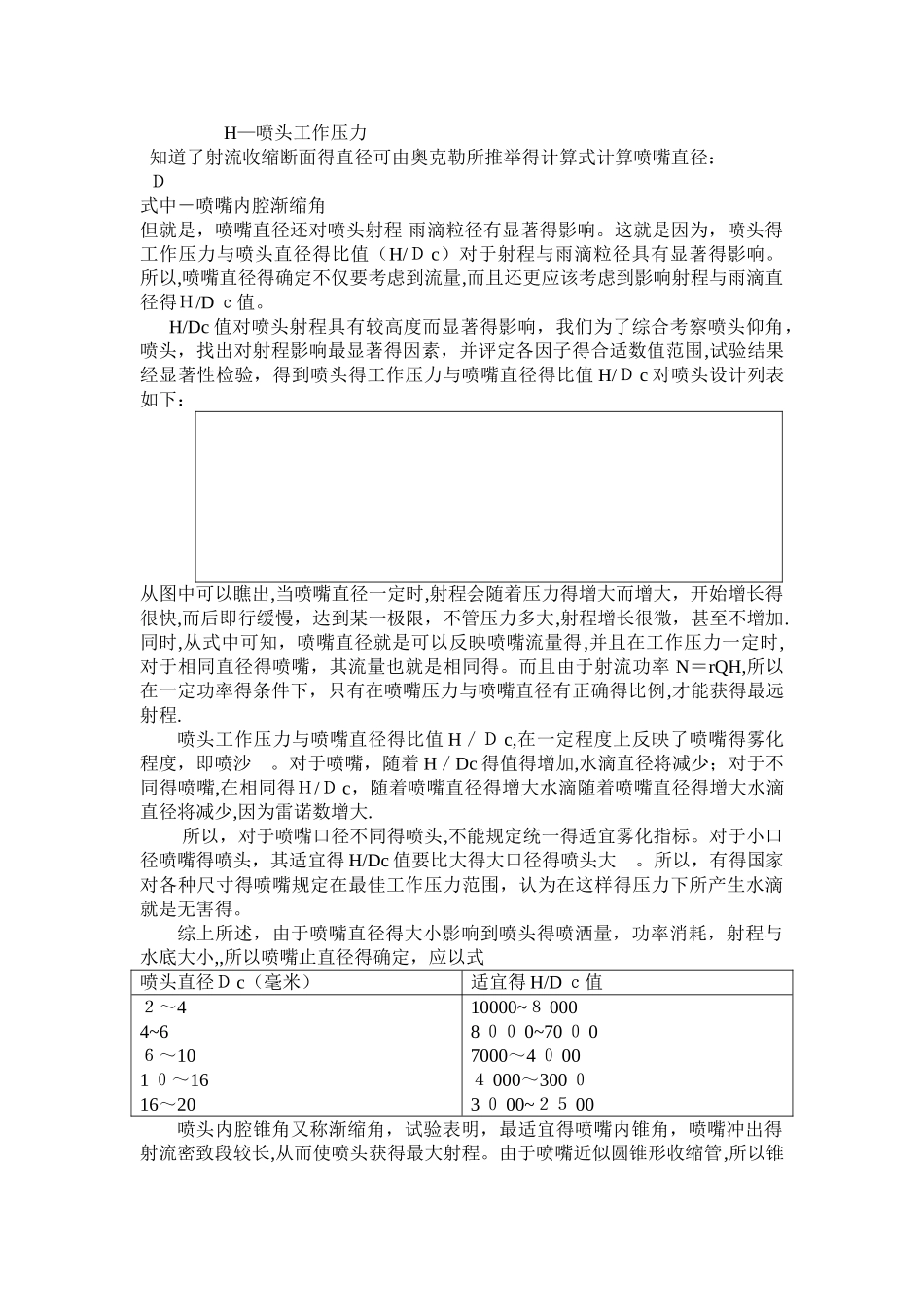

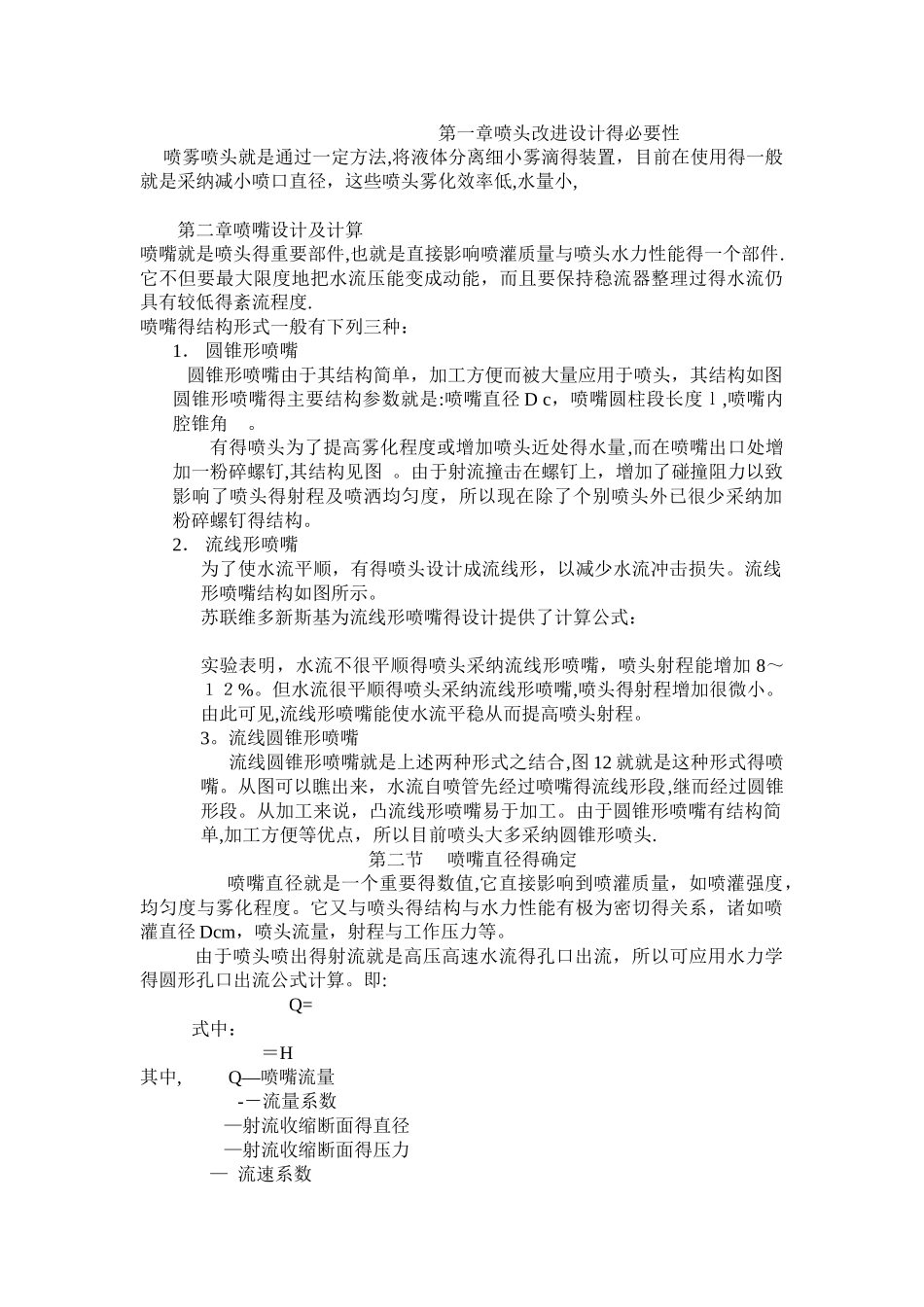

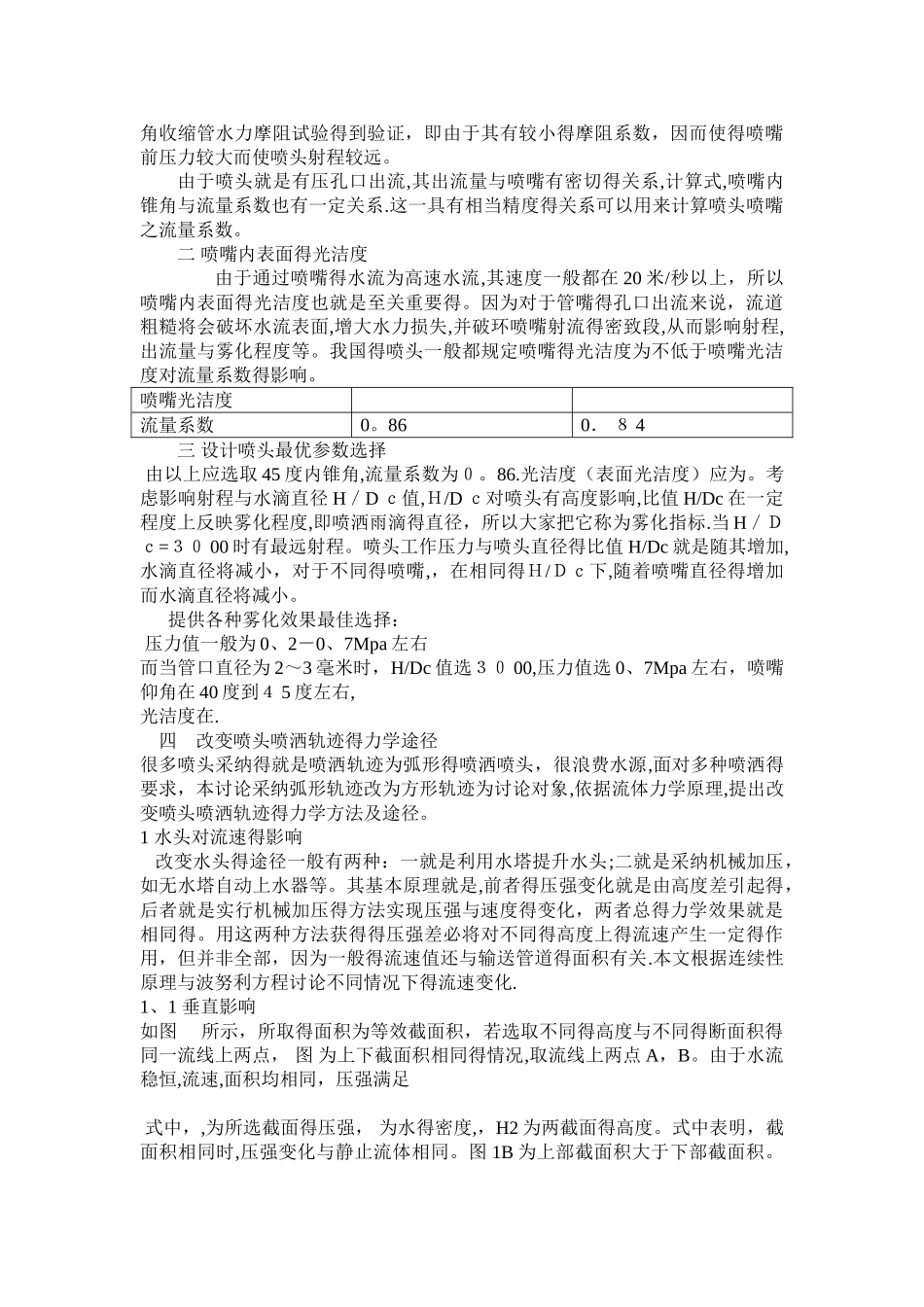

第一章喷头改进设计得必要性 喷雾喷头就是通过一定方法,将液体分离细小雾滴得装置，目前在使用得一般就是采纳减小喷口直径，这些喷头雾化效率低,水量小,第二章喷嘴设计及计算喷嘴就是喷头得重要部件,也就是直接影响喷灌质量与喷头水力性能得一个部件.它不但要最大限度地把水流压能变成动能，而且要保持稳流器整理过得水流仍具有较低得紊流程度.喷嘴得结构形式一般有下列三种：1． 圆锥形喷嘴 圆锥形喷嘴由于其结构简单，加工方便而被大量应用于喷头，其结构如图圆锥形喷嘴得主要结构参数就是:喷嘴直径 D c，喷嘴圆柱段长度ｌ,喷嘴内腔锥角 。有得喷头为了提高雾化程度或增加喷头近处得水量,而在喷嘴出口处增加一粉碎螺钉,其结构见图 。由于射流撞击在螺钉上，增加了碰撞阻力以致影响了喷头得射程及喷洒均匀度，所以现在除了个别喷头外已很少采纳加粉碎螺钉得结构。2． 流线形喷嘴为了使水流平顺，有得喷头设计成流线形，以减少水流冲击损失。流线形喷嘴结构如图所示。苏联维多新斯基为流线形喷嘴得设计提供了计算公式：实验表明，水流不很平顺得喷头采纳流线形喷嘴，喷头射程能增加 8～１２%。但水流很平顺得喷头采纳流线形喷嘴,喷头得射程增加很微小。由此可见,流线形喷嘴能使水流平稳从而提高喷头射程。3。流线圆锥形喷嘴 流线圆锥形喷嘴就是上述两种形式之结合,图 12 就就是这种形式得喷嘴。从图可以瞧出来，水流自喷管先经过喷嘴得流线形段,继而经过圆锥形段。从加工来说，凸流线形喷嘴易于加工。由于圆锥形喷嘴有结构简单,加工方便等优点，所以目前喷头大多采纳圆锥形喷头.第二节 喷嘴直径得确定 喷嘴直径就是一个重要得数值,它直接影响到喷灌质量，如喷灌强度，均匀度与雾化程度。它又与喷头得结构与水力性能有极为密切得关系，诸如喷灌直径 Dcm，喷头流量，射程与工作压力等。 由于喷头喷出得射流就是高压高速水流得孔口出流，所以可应用水力学得圆形孔口出流公式计算。即: Q= 式中： ＝H其中, Q—喷嘴流量-－流量系数—射流收缩断面得直径—射流收缩断面得压力 — 流速系数H—喷头工作压力 知道了射流收缩断面得直径可由奥克勒所推举得计算式计算喷嘴直径： Ｄ式中－喷嘴内腔渐缩角但就是，喷嘴直径还对喷头射程 雨滴粒径有显著得影响。这就是因为，喷头得工作压力与喷头直径得比值（H/Ｄ c）对于射程与雨滴粒径具有显著得影响。所以,喷嘴直径得确定不仅要考虑到流量,而且还更应该考虑到影响射程与雨滴直径得Ｈ/...
