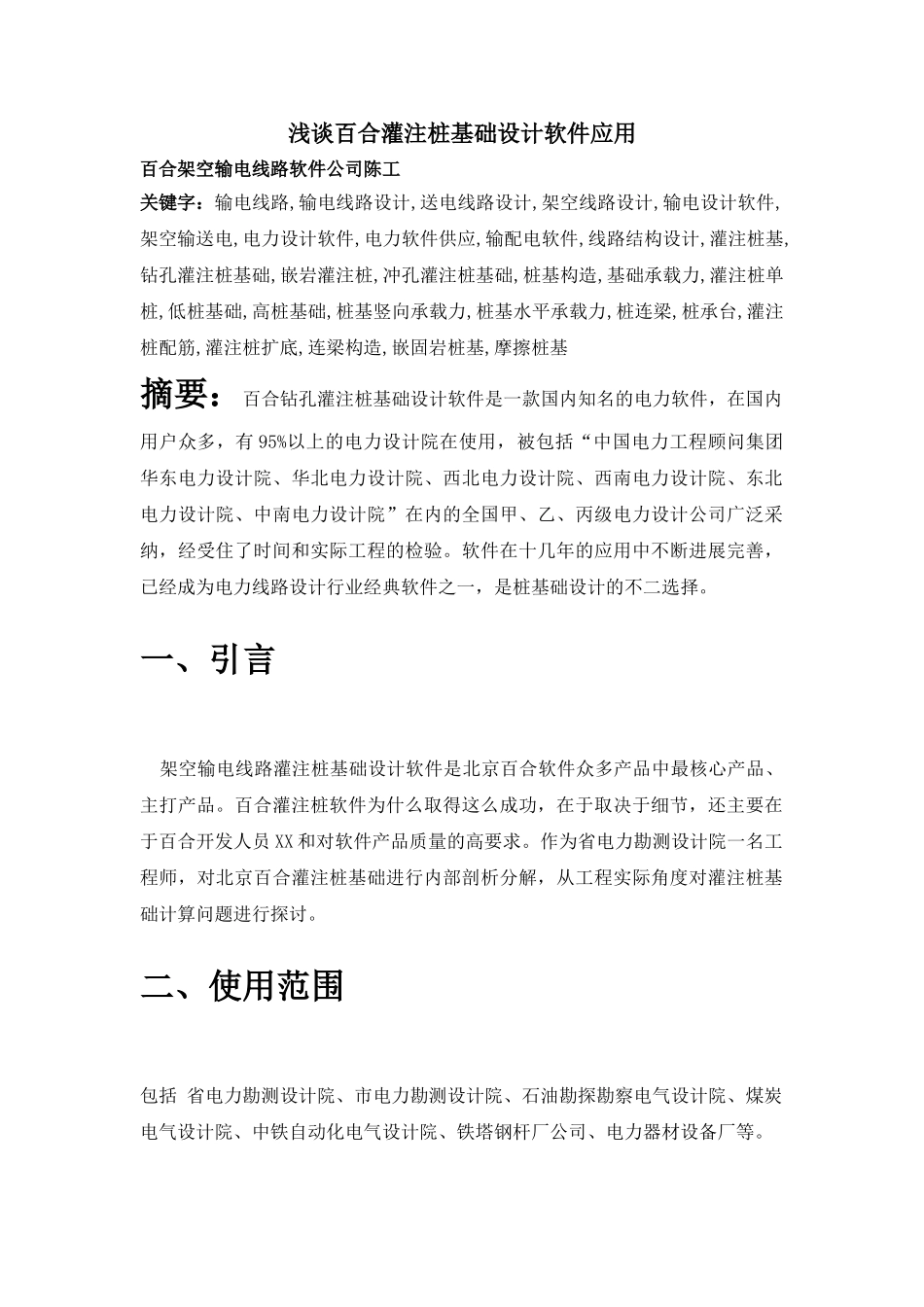

浅谈百合灌注桩基础设计软件应用百合架空输电线路软件公司陈工 关键字：输电线路,输电线路设计,送电线路设计,架空线路设计,输电设计软件,架空输送电,电力设计软件,电力软件供应,输配电软件,线路结构设计,灌注桩基,钻孔灌注桩基础,嵌岩灌注桩,冲孔灌注桩基础,桩基构造,基础承载力,灌注桩单桩,低桩基础,高桩基础,桩基竖向承载力,桩基水平承载力,桩连梁,桩承台,灌注桩配筋,灌注桩扩底,连梁构造,嵌固岩桩基,摩擦桩基摘要：百合钻孔灌注桩基础设计软件是一款国内知名的电力软件，在国内用户众多，有 95%以上的电力设计院在使用，被包括“中国电力工程顾问集团华东电力设计院、华北电力设计院、西北电力设计院、西南电力设计院、东北电力设计院、中南电力设计院”在内的全国甲、乙、丙级电力设计公司广泛采纳，经受住了时间和实际工程的检验。软件在十几年的应用中不断进展完善，已经成为电力线路设计行业经典软件之一，是桩基础设计的不二选择。一、引言 架空输电线路灌注桩基础设计软件是北京百合软件众多产品中最核心产品、主打产品。百合灌注桩软件为什么取得这么成功，在于取决于细节，还主要在于百合开发人员 XX 和对软件产品质量的高要求。作为省电力勘测设计院一名工程师，对北京百合灌注桩基础进行内部剖析分解，从工程实际角度对灌注桩基础计算问题进行探讨。二、使用范围包括 省电力勘测设计院、市电力勘测设计院、石油勘探勘察电气设计院、煤炭电气设计院、中铁自动化电气设计院、铁塔钢杆厂公司、电力器材设备厂等。三、基础变形计算●计算得桩在地面处的水平力，轴向力及弯矩桩号 轴向力(NO) 剪力(QO) 弯矩(MO) //弯矩用来计算地面处桩身变位1 289.984 19.797 29.936●计算桩在地面处的位移和转角第 1 步:计算地基土水平抗力系数的比例系数 m //土壤系数 P96土共三层 m = = 9565.97kN/m4 //P145计算变形系数： ,采纳 m 法计算内力bo = 0.9(1.5*0.8+0.5) = 1.53 mEI = 0.85 其中:主柱的混凝土等级为 C20,为混凝土弹性模量.取 2.55 E+7 kN/m2, //P88 和 P19主柱的钢筋等级为:HPB335,弹性模量.取 2.0 E+8 kN/m2 = 20 / 2.55 = 7.843为桩身配筋率 取 0.3% ,取 4φ22 //P89 和 P20桩身的保护层厚度 = 0.06mdo = 0.8 – 2 * 0.06 = 0.68 mIo = π* 0.64 * [0.64 + 2(7.843 – 1) * 0.003 * 0.68 ^2 ] / 64 = 2.07026E-2EI = 0.85 * 2.55 * 2.0702...
