土建专业监理实施细则1VIP专享

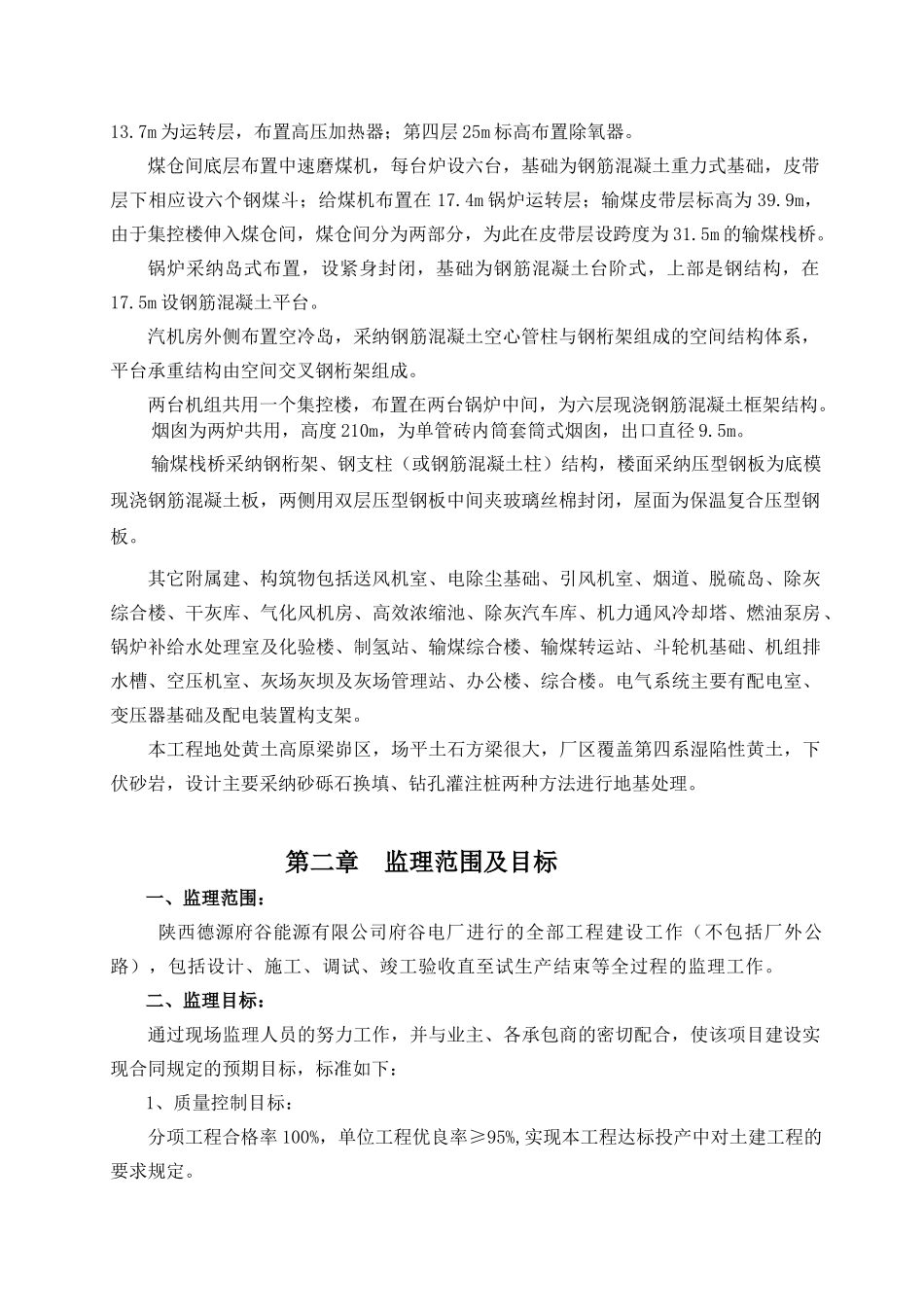

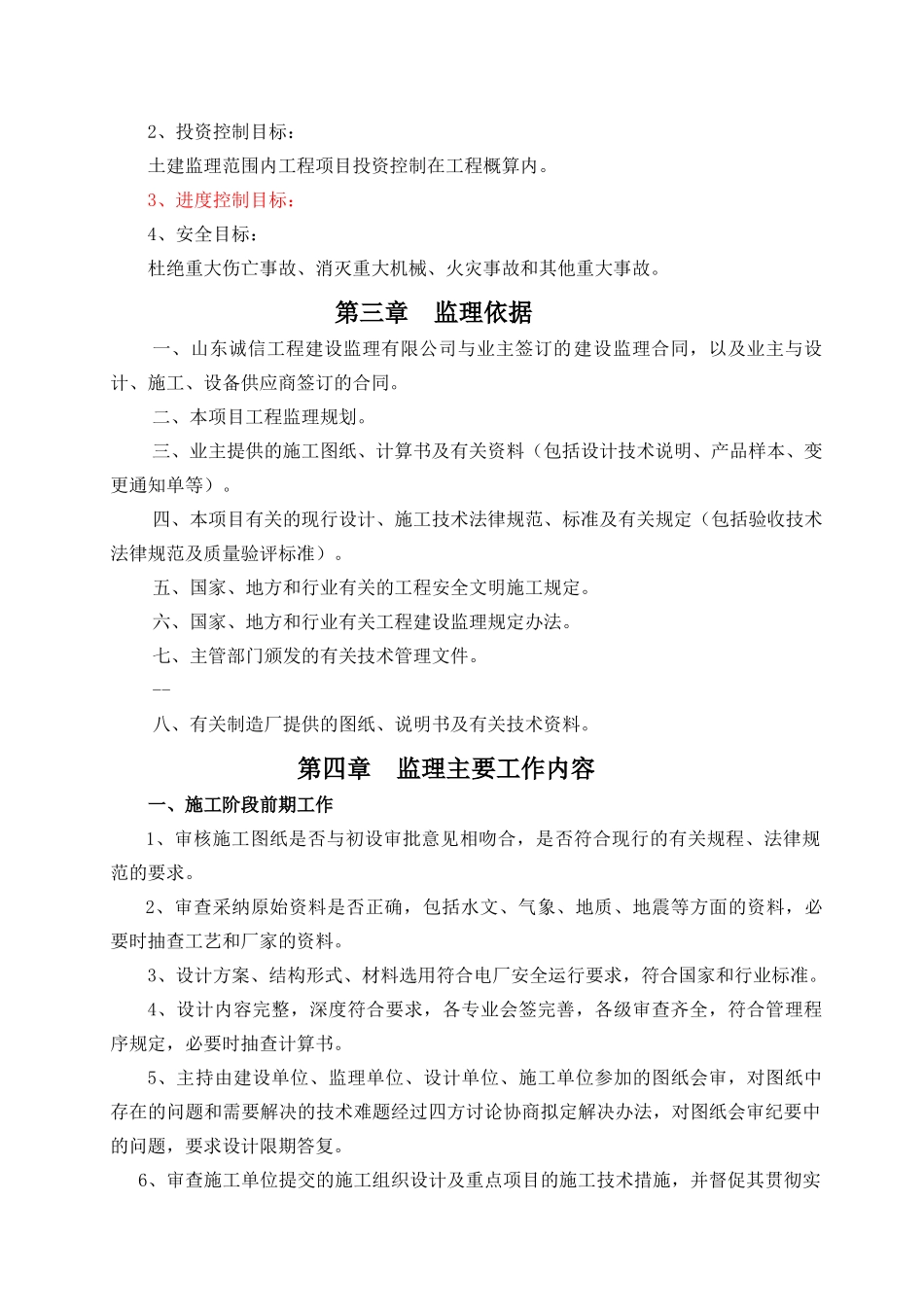

目 录第一章 土建工程概况-----------------------------------------------------------------1第二章 监理范围及目标--------------------------------------------------------------2第三章 监理依据 --------------------------------------------------------------------2第四章 监理主要工作内容-----------------------------------------------------------3第五章 监理措施-----------------------------------------------------------------------4第六章主要分部、分项工程监理控制要点--------------------------------------8 第一章 土建工程概况陕西德源府谷能源有限公司府谷电厂位于陕西省北部的府谷县庙沟门镇，一期工程新建 2×600MW 亚临界直接空冷凝汽式汽轮发电机组，规划容量为 6×600MW 机组。主厂房为汽机间、除氧煤仓间、锅炉三列布置，主厂房柱距为 10m，伸缩缝宽度为1.5m，总长度为 171.5m。汽机间跨度 27m，共分三层，运转层标高为 13.7m；汽轮发电机组采纳单元式纵向顺列布置，机头朝向扩建端一侧。汽机房在汽轮发电机基座四周设置标高分别为 6.9m及 13.7m 两层大平台，行车轨顶标高为 26.4m，屋盖采纳 27m 跨双坡实腹钢梁有檩结构体系，屋面采纳自防水带保温压型钢板轻型屋面。除氧煤仓间采纳钢筋混凝土双框架，除氧间跨度为 10.5m，煤仓间跨度为 12m。除氧间为四层布置：底层布置电动给水泵；第二层 6.9m 标高布置低压加热器；第三层13.7m 为运转层，布置高压加热器；第四层 25m 标高布置除氧器。煤仓间底层布置中速磨煤机，每台炉设六台，基础为钢筋混凝土重力式基础，皮带层下相应设六个钢煤斗；给煤机布置在 17.4m 锅炉运转层；输煤皮带层标高为 39.9m，由于集控楼伸入煤仓间，煤仓间分为两部分，为此在皮带层设跨度为 31.5m 的输煤栈桥。锅炉采纳岛式布置，设紧身封闭，基础为钢筋混凝土台阶式，上部是钢结构，在17.5m 设钢筋混凝土平台。汽机房外侧布置空冷岛，采纳钢筋混凝土空心管柱与钢桁架组成的空间结构体系，平台承重结构由空间交叉钢桁架组成。两台机组共用一个集控楼，布置在两台锅炉中间，为六层现浇钢筋混凝土框架结构。烟囱为两炉共用，高度 210m，为单管砖内筒套筒式烟囱，出口直径 9.5m。输煤栈桥采纳钢桁架、钢支柱（或钢筋混凝土柱）结构，楼面采纳压型钢板为底模现浇钢筋混凝土板，两侧用双层压型钢板中间夹玻璃丝棉封闭，屋面为保温复合压型钢板。...
