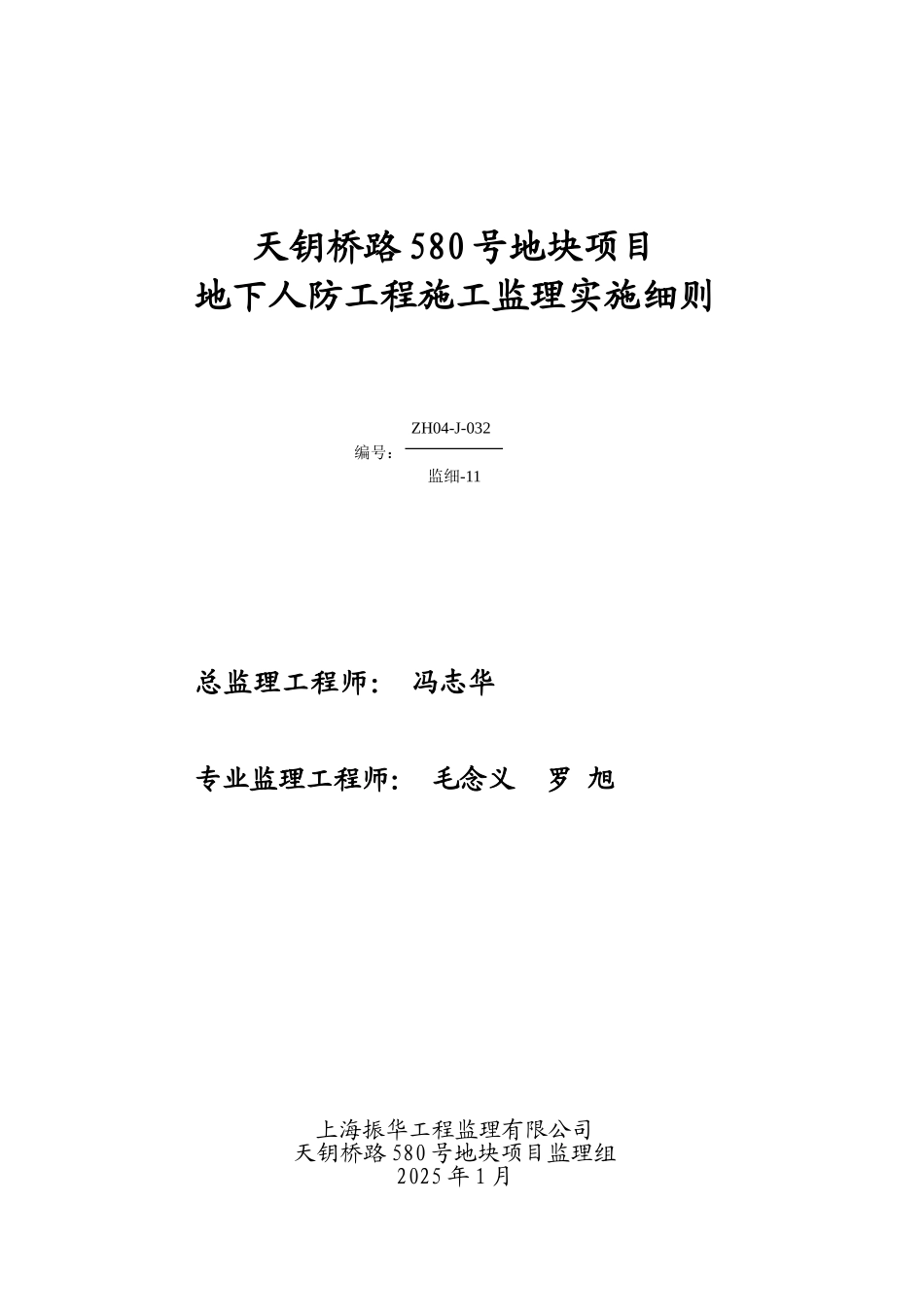

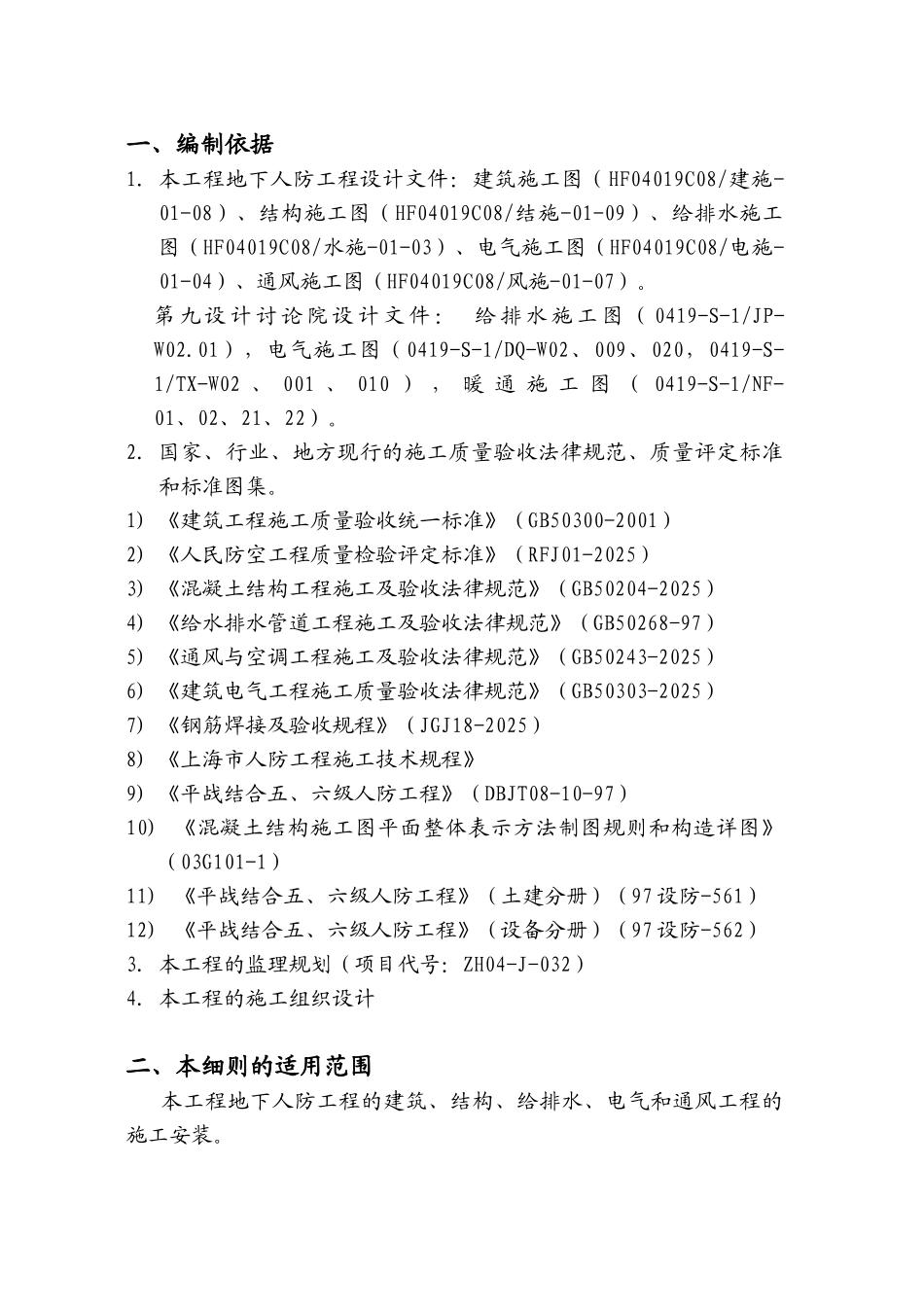

天钥桥路 580 号地块项目地下人防工程施工监理实施细则ZH04-J-032编号：监细-11 总监理工程师： 冯志华 专业监理工程师： 毛念义 罗 旭 上海振华工程监理有限公司天钥桥路 580 号地块项目监理组2025 年 1 月一、编制依据1. 本工程地下人防工程设计文件：建筑施工图（HF04019C08/建施-01-08）、结构施工图（HF04019C08/结施-01-09）、给排水施工图（HF04019C08/水施-01-03）、电气施工图（HF04019C08/电施-01-04）、通风施工图（HF04019C08/风施-01-07）。第 九 设 计 讨 论 院 设 计 文 件 ： 给 排 水 施 工 图 （ 0419-S-1/JP-W02.01），电气施工图（0419-S-1/DQ-W02、009、020，0419-S-1/TX-W02 、 001 、 010 ） ， 暖 通 施 工 图 （ 0419-S-1/NF-01、02、21、22）。2. 国家、行业、地方现行的施工质量验收法律规范、质量评定标准和标准图集。1) 《建筑工程施工质量验收统一标准》（GB50300-2001）2) 《人民防空工程质量检验评定标准》（RFJ01-2025）3) 《混凝土结构工程施工及验收法律规范》（GB50204-2025）4) 《给水排水管道工程施工及验收法律规范》（GB50268-97）5) 《通风与空调工程施工及验收法律规范》（GB50243-2025）6) 《建筑电气工程施工质量验收法律规范》（GB50303-2025）7) 《钢筋焊接及验收规程》（JGJ18-2025）8) 《上海市人防工程施工技术规程》9) 《平战结合五、六级人防工程》（DBJT08-10-97）10) 《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）11) 《平战结合五、六级人防工程》（土建分册）（97 设防-561）12) 《平战结合五、六级人防工程》（设备分册）（97 设防-562）3. 本工程的监理规划（项目代号：ZH04-J-032）4. 本工程的施工组织设计二、本细则的适用范围 本工程地下人防工程的建筑、结构、给排水、电气和通风工程的施工安装。三、专业工程的主要特点1. 本工程地下人防工程为附建式六级地下四层人防工程，平常为地下汽车库。建筑面积 5765.70m2,其中人防建筑面积 4050.00 m2，非人防面积 1715.70 m2。地下人防工程分为二个防护单元，六个防爆单元，地面建筑标高-15.80m，层高 3.60m。主体为封闭式梁板 钢 筋 砼 结 构 ， 外 墙 厚 度1000mm ， 临 空 墙250mm，300mm，400mm，门框墙 300mm，500mm，HPB235、HRB335级钢筋，预埋件钢材、型钢 Q235B。外墙（地下连续墙）C30 水下砼，底板 C35 ...
