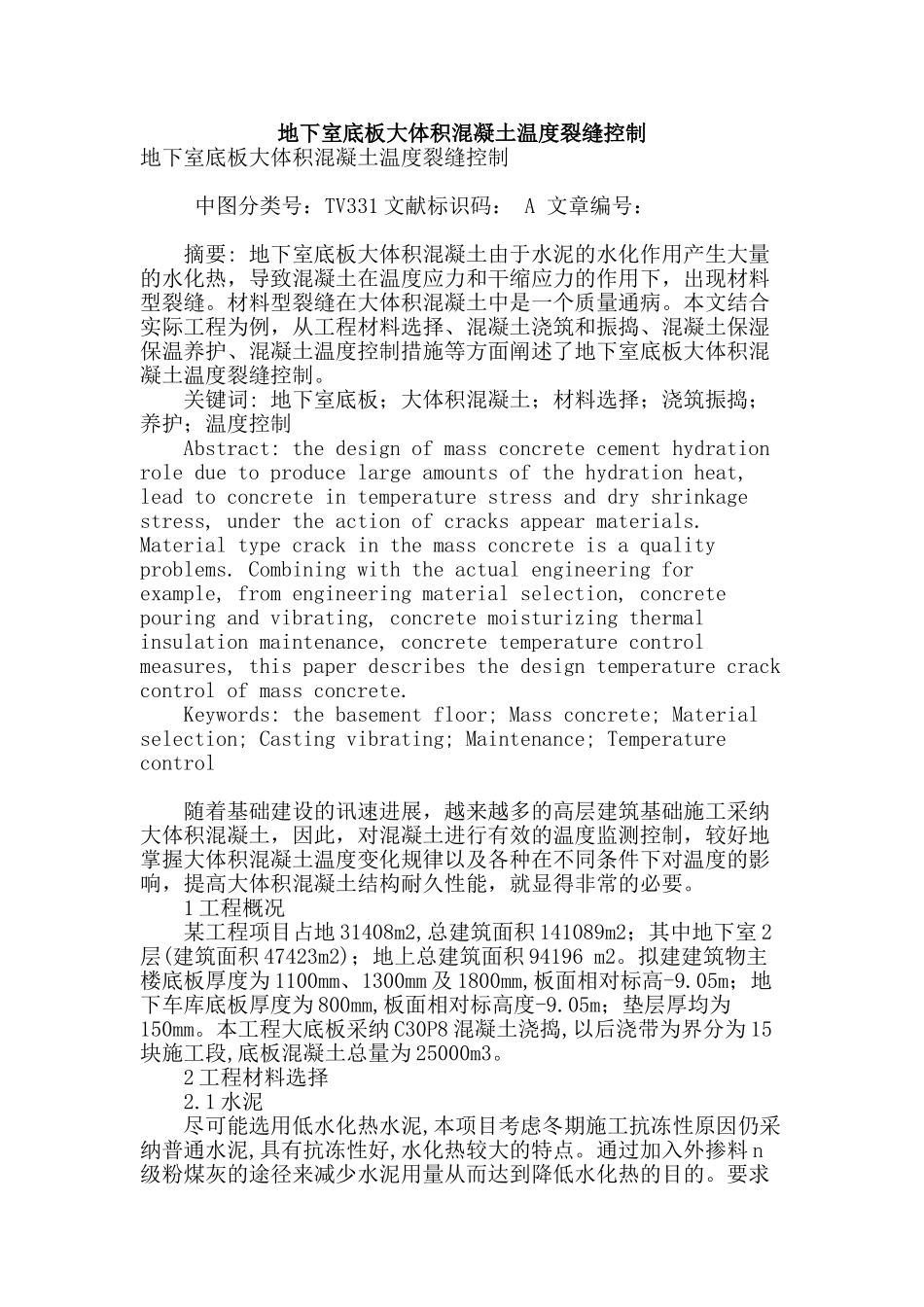

地下室底板大体积混凝土温度裂缝控制

地下室底板大体积混凝土温度裂缝控制地下室底板大体积混凝土温度裂缝控制 中图分类号：TV331 文献标识码： A 文章编号： 摘要: 地下室底板大体积混凝土由于水泥的水化作用产生大量的水化热，导致混凝土在温度应力和干缩应力的作用下，出现材料型裂缝。材料型裂缝在大体积混凝土中是一个质量通病。本文结合实际工程为例，从工程材料选择、混凝土浇筑和振捣、混凝土保湿保温养护、混凝土温度控制措施等方面阐述了地下室底板大体积混凝土温度裂缝控制。 关键词: 地下室底板；大体积混凝土；材料选择；浇筑振捣；养护；温度控制 Abstract: the design of mass concrete cement hydration role due to produce large amounts of the hydration heat, lead to concrete in temperature stress and dry shrinkage stress, under the action of cracks appear materials. Material type crack in the mass concrete is a quality problems. Combining with the actual engineering for example, from engineering material selection, concrete pouring and vibrating, concrete moisturizing thermal insulation maintenance, concrete temperature control measures, this paper describes the design temperature crack control of mass concrete. Keywords: the basement floor; Mass concrete; Material selection; Casting vibrating; Maintenance; Temperature control 随着基础建设的讯速进展，越来越多的高层建筑基础施工采纳大体积混凝土，因此，对混凝土进行有效的温度监测控制，较好地掌握大体积混凝土温度变化规律以及各种在不同条件下对温度的影响，提高大体积混凝土结构耐久性能，就显得非常的必要。 1 工程概况 某工程项目占地 31408m2,总建筑面积 141089m2；其中地下室 2层(建筑面积 47423m2)；地上总建筑面积 94196 m2。拟建建筑物主楼底板厚度为 1100mm、1300mm 及 1800mm,板面相对标高-9.05m；地下车库底板厚度为 800mm,板面相对标高度-9.05m；垫层厚均为150mm。本工程大底板采纳 C30P8 混凝土浇捣,以后浇带为界分为 15块施工段,底板混凝土总量为 25000m3。 2 工程材料选择 2.1 水泥 尽可能选用低水化热水泥,本项目考虑冬期施工抗冻性原因仍采纳普通水泥,具有抗冻性好,水化热较大的特点。通过加入外掺...
