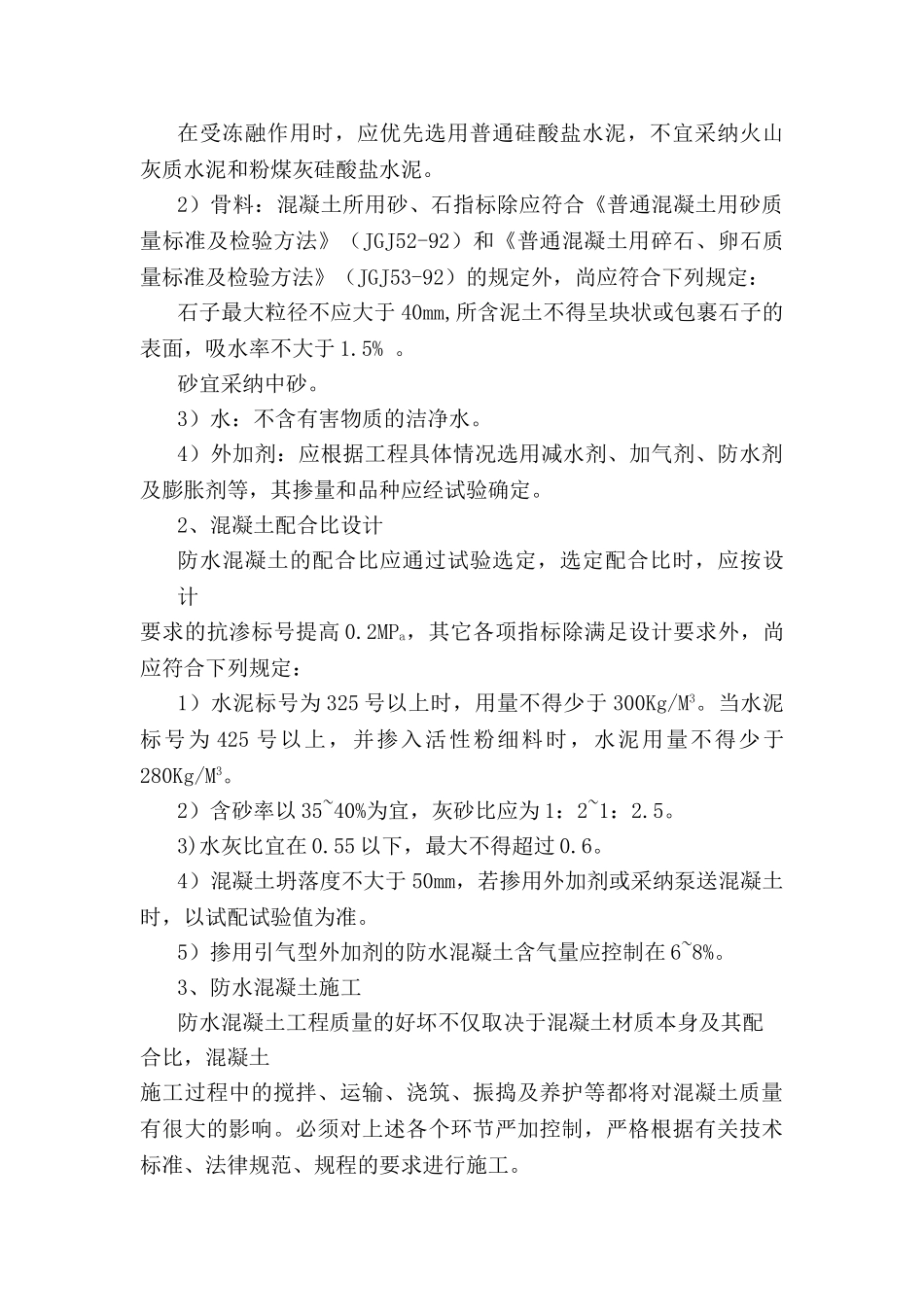

地下室防水监理细则一、 工程概况及专业工程特点：1、工程概况： 2、专业工程特点：（1）本工程地下室最大埋深 4.9m,并且地下水位较高，防水要求高。（2）地下室防水等级二级，设计为 P8 混凝土自防水结合 3mm 厚高分子卷材防水。二、监理工作依据：1、南京勘查工程公司提供的本工程《岩土工程勘察报告》。2、《建设工程监理法律规范》（GB50319-2000）。3、《建筑地基基础工程质量验收法律规范》（GB50202-2025）。4、《地下防水工程质量验收法律规范》（GB50208-2025）。5、《地下工程防水技术法律规范》（GB50108-2001）。6、《地下工程防水做法》（苏J02-2025）。7、经过批准的《监理规划》。三、监理工作控制要点及目标值：（一）高分子卷材防水高分子卷材防水是用防水卷材铺贴在地下工程围护结构的迎水面上，从而起到防水效果的一种防水做法。1、所用的防水卷材必须质保资料齐全，卷材厚度不得小于设计厚度 3mm；所选用的基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。2、铺贴防水卷材前，应将找平层清扫洁净，在基面上涂刷基层处理剂。3、两幅卷材短边和长边的搭接宽度不应小于 100mm。4、胶粘剂涂刷应均匀，不露底、不堆积；铺贴卷材时应控制胶粘剂涂刷与卷材铺贴的间隔时间，排除卷材下面的空气，并辊压粘结牢固，不得有空鼓；铺贴卷材应平整、顺直，搭接尺寸正确，不得有扭曲、皱折；接缝口应用密封材料封严，其宽度不应小于 10mm。（二）结构自防水1、原材料1）水泥：地下自防水工程的水泥必须满足国标 GB175-85 规定；所用水泥的标号不宜低于 32.5#号；不得使用过期、受潮结块及掺入有害杂质的水泥，并不得将不同品种或标号的水泥混合使用。在不受侵蚀性介质和冻融作用时，宜采纳普通硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥；如掺用外加剂，亦采纳硅酸盐水泥。如受侵蚀性介质作用时，应按设计要求选用水泥。在受冻融作用时，应优先选用普通硅酸盐水泥，不宜采纳火山灰质水泥和粉煤灰硅酸盐水泥。2）骨料：混凝土所用砂、石指标除应符合《普通混凝土用砂质量标准及检验方法》（JGJ52-92）和《普通混凝土用碎石、卵石质量标准及检验方法》（JGJ53-92）的规定外，尚应符合下列规定：石子最大粒径不应大于 40mm,所含泥土不得呈块状或包裹石子的表面，吸水率不大于 1.5% 。砂宜采纳中砂。3）水：不含有害物质的洁净水。4）外加剂：应根据工程具体情况选用减水剂、加气剂、防水剂及膨胀剂...
