地下给排水监理实施细则

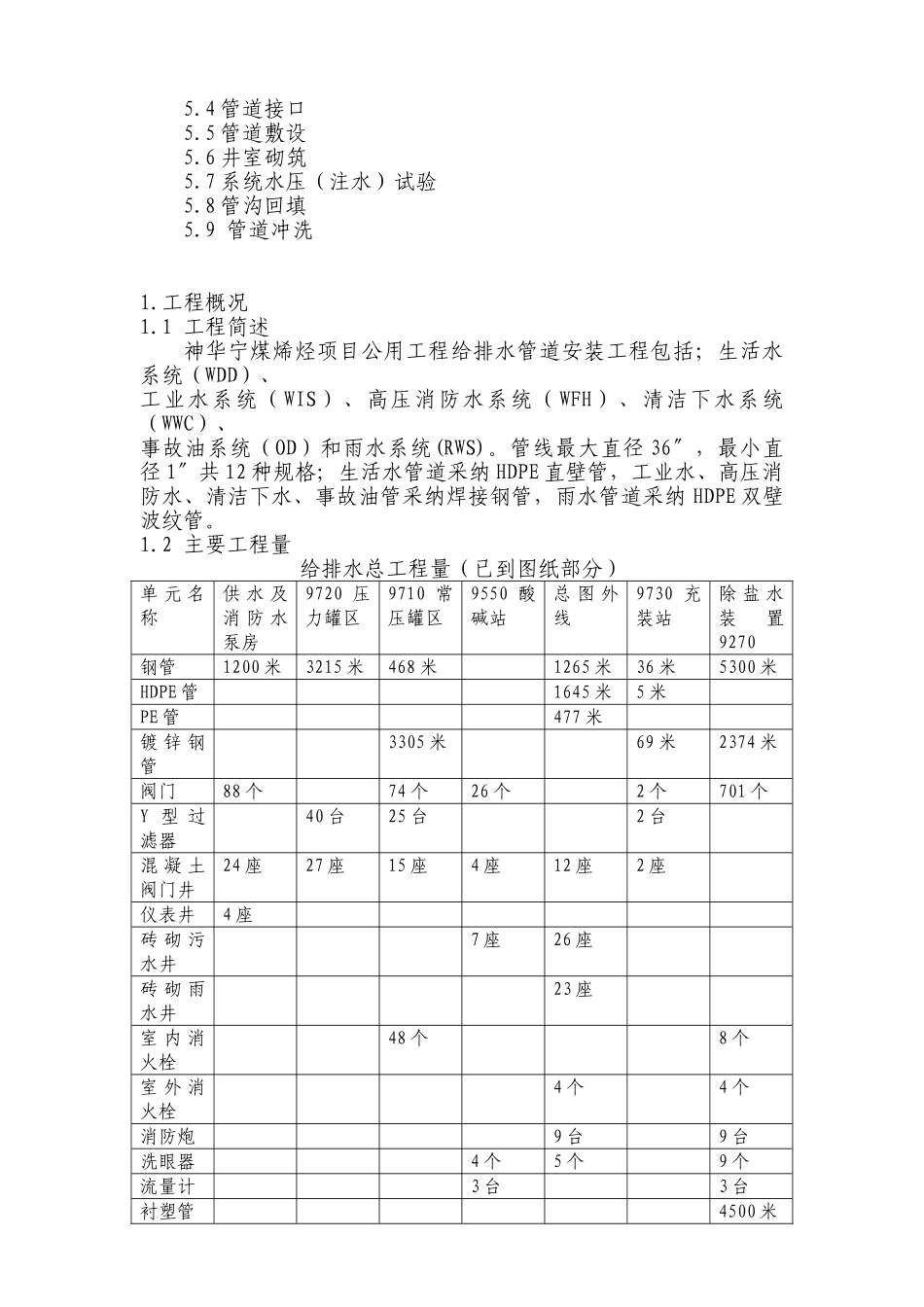

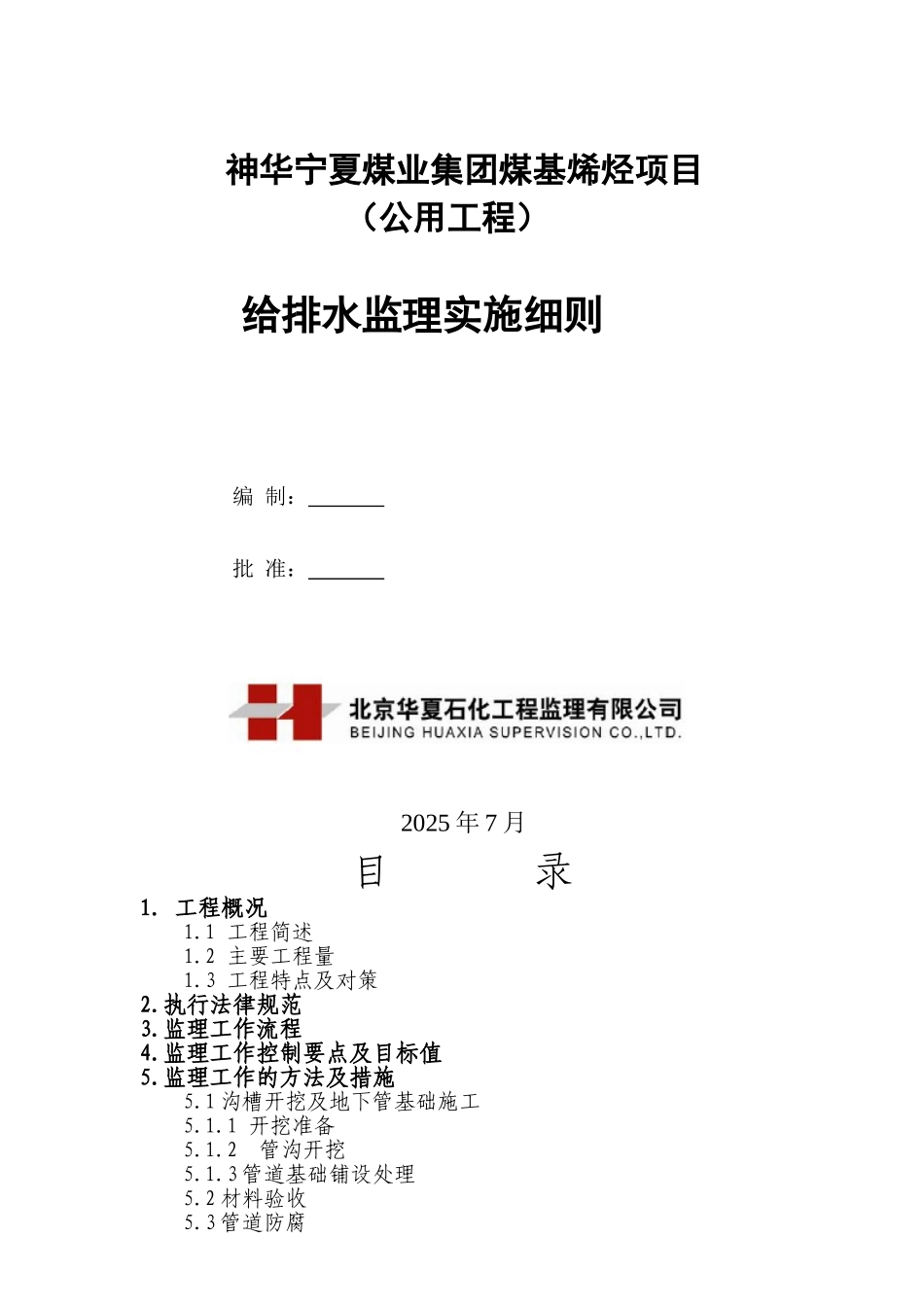

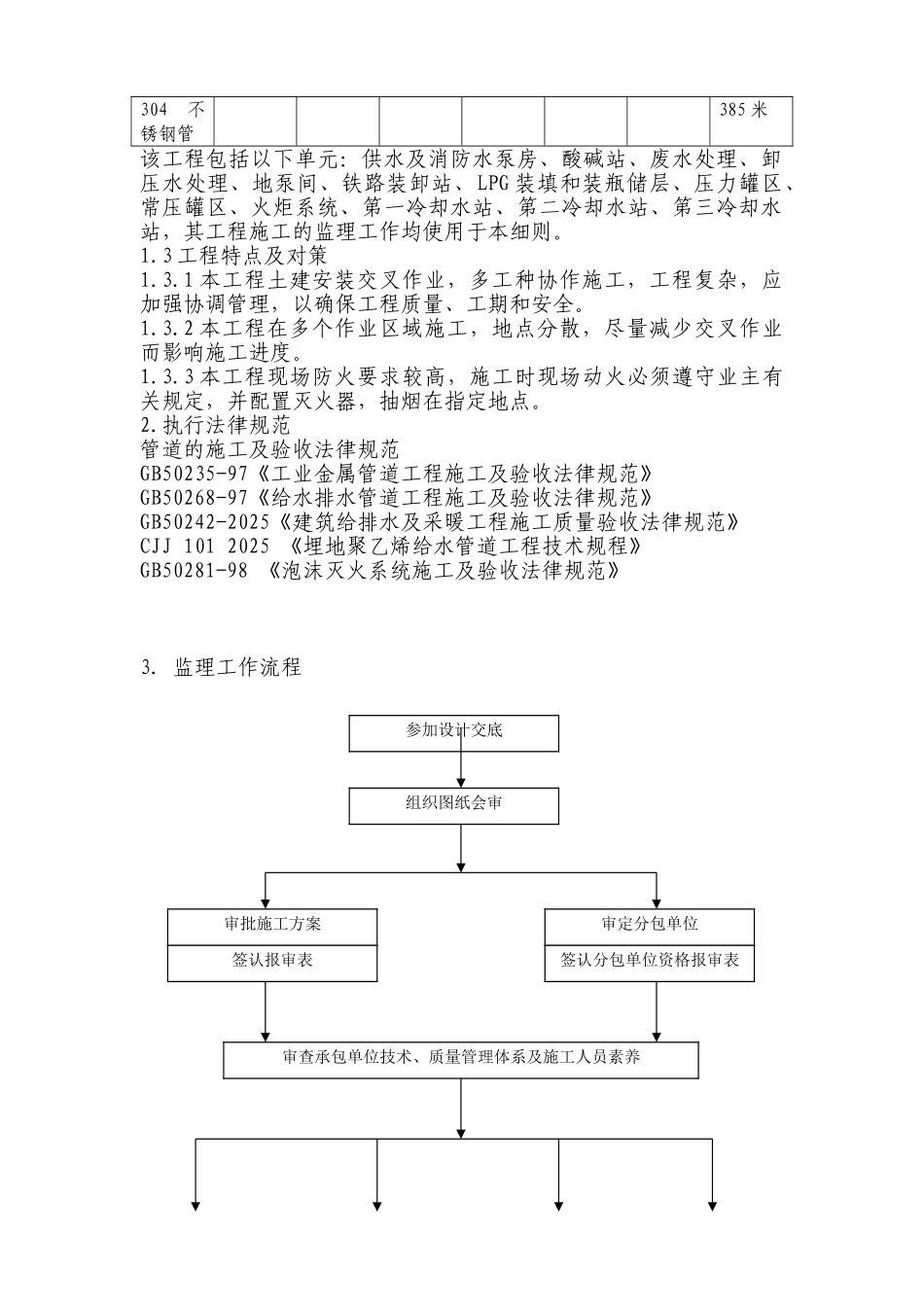

神华宁夏煤业集团煤基烯烃项目 （公用工程）给排水监理实施细则 编 制： 批 准： 2025 年 7 月目 录1. 工程概况 1.1 工程简述1.2 主要工程量1.3 工程特点及对策2.执行法律规范3.监理工作流程4.监理工作控制要点及目标值5.监理工作的方法及措施5.1 沟槽开挖及地下管基础施工5.1.1 开挖准备5.1.2 管沟开挖5.1.3 管道基础铺设处理5.2 材料验收5.3 管道防腐5.4 管道接口5.5 管道敷设5.6 井室砌筑5.7 系统水压（注水）试验5.8 管沟回填5.9 管道冲洗 1.工程概况1.1 工程简述神华宁煤烯烃项目公用工程给排水管道安装工程包括；生活水系统（WDD）、工业水系统（WIS）、高压消防水系统（WFH）、清洁下水系统（WWC）、事故油系统（OD）和雨水系统(RWS)。管线最大直径 36〞，最小直径 1〞共 12 种规格；生活水管道采纳 HDPE 直壁管，工业水、高压消防水、清洁下水、事故油管采纳焊接钢管，雨水管道采纳 HDPE 双壁波纹管。1.2 主要工程量给排水总工程量（已到图纸部分）单 元 名称供 水 及消 防 水泵房9720 压力罐区9710 常压罐区9550 酸碱站总 图 外线9730 充装站除 盐 水装置9270钢管1200 米3215 米468 米1265 米36 米5300 米HDPE 管1645 米5 米PE 管477 米镀 锌 钢管3305 米69 米2374 米阀门88 个74 个26 个 2 个701 个Y 型 过滤器40 台25 台2 台混 凝 土阀门井24 座27 座15 座4 座12 座2 座仪表井4 座砖 砌 污水井7 座26 座砖 砌 雨水井23 座室 内 消火栓48 个8 个室 外 消火栓4 个4 个消防炮9 台9 台洗眼器4 个5 个9 个流量计3 台3 台衬塑管4500 米304不锈钢管385 米该工程包括以下单元：供水及消防水泵房、酸碱站、废水处理、卸压水处理、地泵间、铁路装卸站、LPG 装填和装瓶储层、压力罐区、常压罐区、火炬系统、第一冷却水站、第二冷却水站、第三冷却水站，其工程施工的监理工作均使用于本细则。1.3 工程特点及对策1.3.1 本工程土建安装交叉作业，多工种协作施工，工程复杂，应加强协调管理，以确保工程质量、工期和安全。1.3.2 本工程在多个作业区域施工，地点分散，尽量减少交叉作业而影响施工进度。1.3.3 本工程现场防火要求较高，施工时现场动火必须遵守业主有关规定，并配置灭火器，抽烟在指定地点。2.执行法律规范管道的施工及验收法律规范GB50235-97《工业金属管道工程施工及验收法律规范》 GB50268-97《给水排水管道...
