城市轨道交通afc系统之车站终端设备

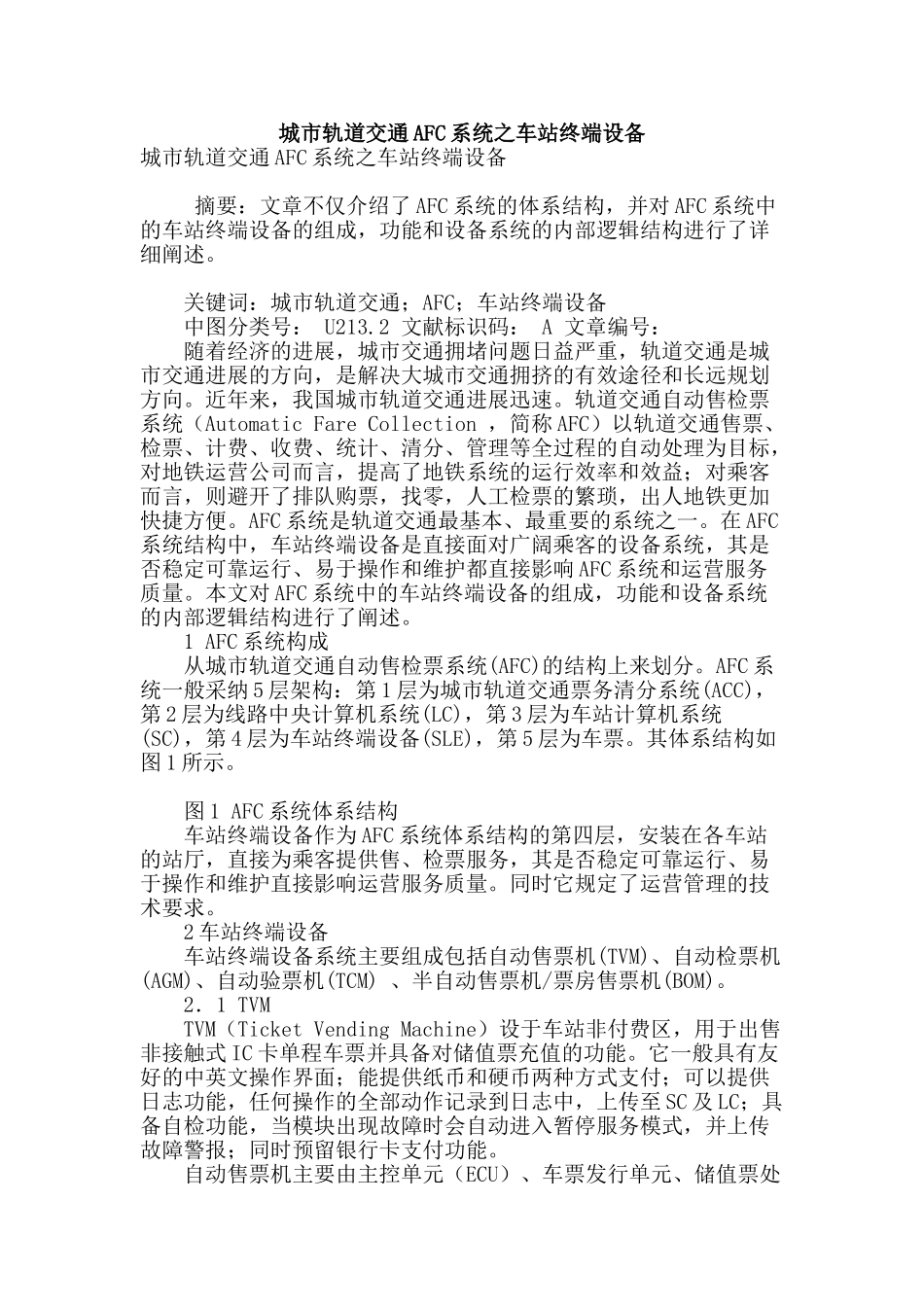

城市轨道交通 AFC 系统之车站终端设备城市轨道交通 AFC 系统之车站终端设备 摘要：文章不仅介绍了 AFC 系统的体系结构，并对 AFC 系统中的车站终端设备的组成，功能和设备系统的内部逻辑结构进行了详细阐述。 关键词：城市轨道交通；AFC；车站终端设备 中图分类号： U213.2 文献标识码： A 文章编号： 随着经济的进展，城市交通拥堵问题日益严重，轨道交通是城市交通进展的方向，是解决大城市交通拥挤的有效途径和长远规划方向。近年来，我国城市轨道交通进展迅速。轨道交通自动售检票系统（Automatic Fare Collection ，简称 AFC）以轨道交通售票、检票、计费、收费、统计、清分、管理等全过程的自动处理为目标，对地铁运营公司而言，提高了地铁系统的运行效率和效益；对乘客而言，则避开了排队购票，找零，人工检票的繁琐，出人地铁更加快捷方便。AFC 系统是轨道交通最基本、最重要的系统之一。在 AFC系统结构中，车站终端设备是直接面对广阔乘客的设备系统，其是否稳定可靠运行、易于操作和维护都直接影响 AFC 系统和运营服务质量。本文对 AFC 系统中的车站终端设备的组成，功能和设备系统的内部逻辑结构进行了阐述。 1 AFC 系统构成 从城市轨道交通自动售检票系统(AFC)的结构上来划分。AFC 系统一般采纳 5 层架构：第 1 层为城市轨道交通票务清分系统(ACC)，第 2 层为线路中央计算机系统(LC)，第 3 层为车站计算机系统(SC)，第 4 层为车站终端设备(SLE)，第 5 层为车票。其体系结构如图 1 所示。 图 1 AFC 系统体系结构 车站终端设备作为 AFC 系统体系结构的第四层，安装在各车站的站厅，直接为乘客提供售、检票服务，其是否稳定可靠运行、易于操作和维护直接影响运营服务质量。同时它规定了运营管理的技术要求。 2 车站终端设备 车站终端设备系统主要组成包括自动售票机(TVM)、自动检票机(AGM)、自动验票机(TCM) 、半自动售票机/票房售票机(BOM)。 2．1 TVM TVM（Ticket Vending Machine）设于车站非付费区，用于出售非接触式 IC 卡单程车票并具备对储值票充值的功能。它一般具有友好的中英文操作界面；能提供纸币和硬币两种方式支付；可以提供日志功能，任何操作的全部动作记录到日志中，上传至 SC 及 LC；具备自检功能，当模块出现故障时会自动进入暂停服务模式，并上传故障警报；同时预留银行卡支付功能。 自动售票机主要由主控单元（ECU）、车票发行单元、储值票处理...
