基于51单片机DS18B20温度采集器

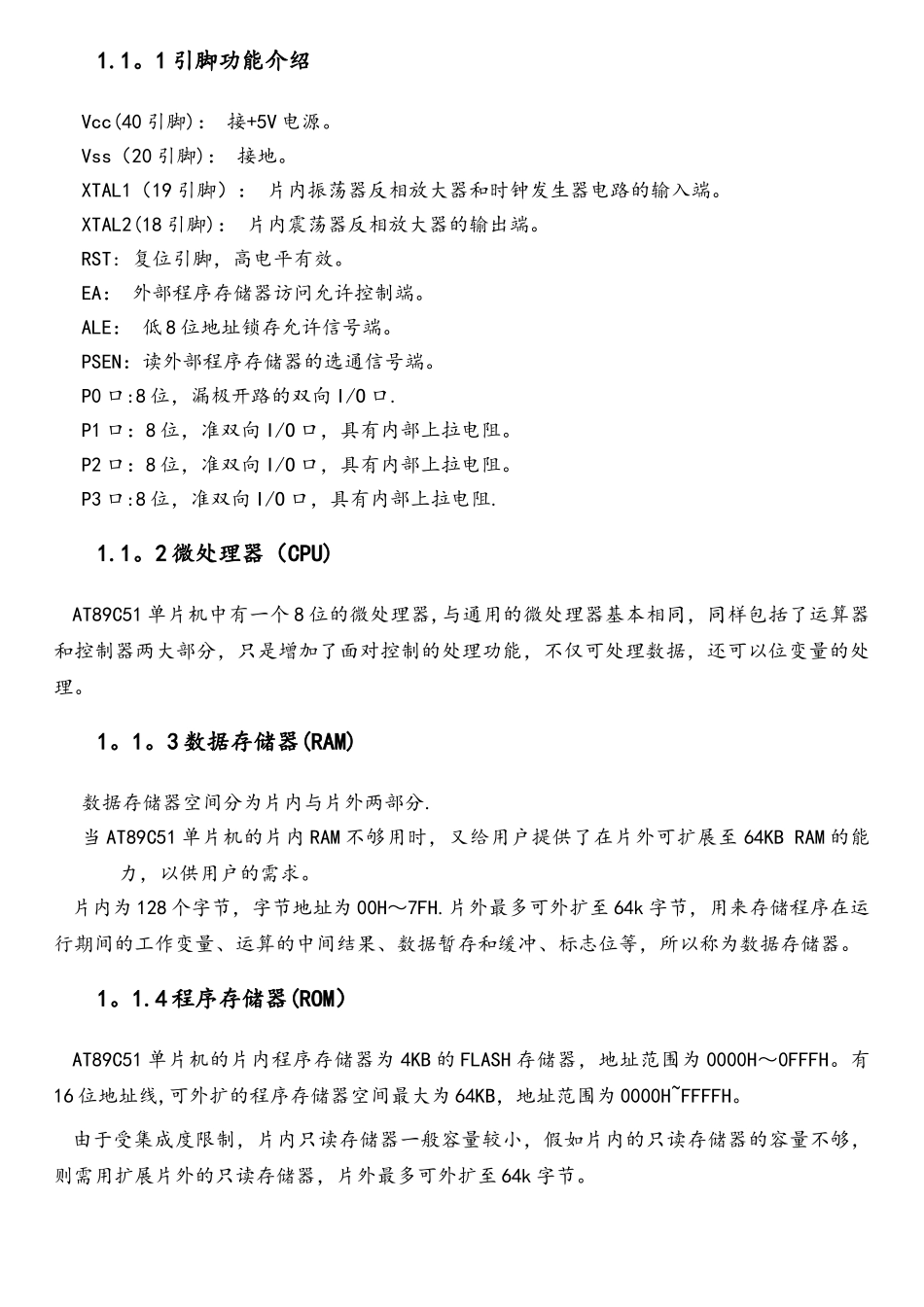

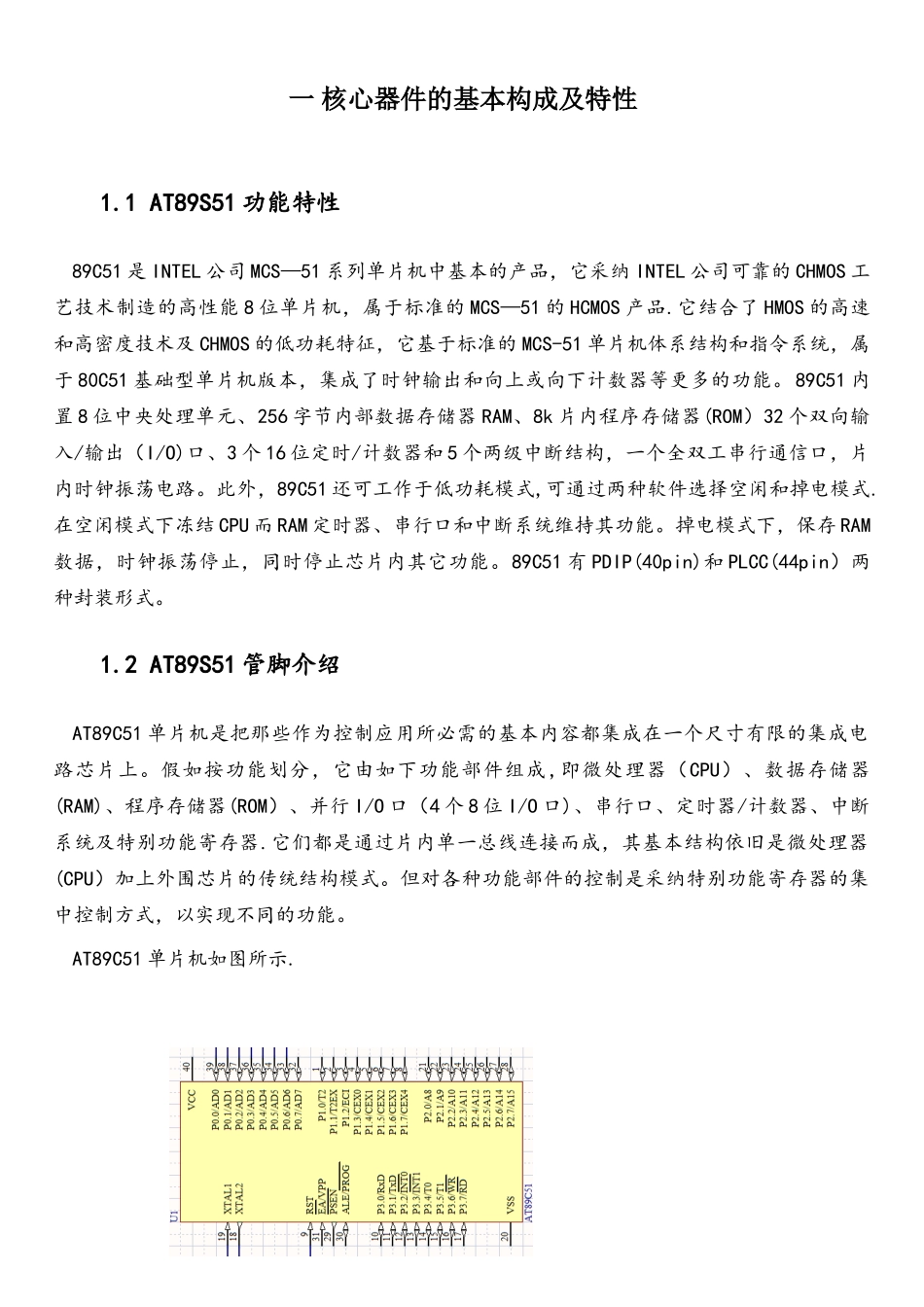

一 核心器件的基本构成及特性1.1 AT89S51 功能特性 89C51 是 INTEL 公司 MCS—51 系列单片机中基本的产品，它采纳 INTEL 公司可靠的 CHMOS 工艺技术制造的高性能 8 位单片机，属于标准的 MCS—51 的 HCMOS 产品.它结合了 HMOS 的高速和高密度技术及 CHMOS 的低功耗特征，它基于标准的 MCS-51 单片机体系结构和指令系统，属于 80C51 基础型单片机版本，集成了时钟输出和向上或向下计数器等更多的功能。89C51 内置 8 位中央处理单元、256 字节内部数据存储器 RAM、8k 片内程序存储器(ROM）32 个双向输入/输出（I/O)口、3 个 16 位定时/计数器和 5 个两级中断结构，一个全双工串行通信口，片内时钟振荡电路。此外，89C51 还可工作于低功耗模式,可通过两种软件选择空闲和掉电模式.在空闲模式下冻结 CPU 而 RAM 定时器、串行口和中断系统维持其功能。掉电模式下，保存 RAM数据，时钟振荡停止，同时停止芯片内其它功能。89C51 有 PDIP(40pin)和 PLCC(44pin）两种封装形式。 1.2 AT89S51 管脚介绍 AT89C51 单片机是把那些作为控制应用所必需的基本内容都集成在一个尺寸有限的集成电路芯片上。假如按功能划分，它由如下功能部件组成,即微处理器（CPU）、数据存储器(RAM)、程序存储器(ROM）、并行 I/O 口（4 个 8 位 I/O 口)、串行口、定时器/计数器、中断系统及特别功能寄存器.它们都是通过片内单一总线连接而成，其基本结构依旧是微处理器(CPU）加上外围芯片的传统结构模式。但对各种功能部件的控制是采纳特别功能寄存器的集中控制方式，以实现不同的功能。AT89C51 单片机如图所示.1.1。1 引脚功能介绍Vcc(40 引脚)： 接+5V 电源。Vss（20 引脚)： 接地。XTAL1（19 引脚）： 片内振荡器反相放大器和时钟发生器电路的输入端。XTAL2(18 引脚)： 片内震荡器反相放大器的输出端。RST: 复位引脚，高电平有效。EA： 外部程序存储器访问允许控制端。ALE： 低 8 位地址锁存允许信号端。PSEN：读外部程序存储器的选通信号端。 P0 口:8 位，漏极开路的双向 I/O 口.P1 口：8 位，准双向 I/O 口，具有内部上拉电阻。P2 口：8 位，准双向 I/O 口，具有内部上拉电阻。P3 口:8 位，准双向 I/O 口，具有内部上拉电阻.1.1。2 微处理器（CPU)AT89C51 单片机中有一个 8 位的微处理器,与通用的微处理器基本相同，同样包括了运算器和控制器两大部分，只是增加了面对控制的处...
