基于51单片机的光电计数器的设计

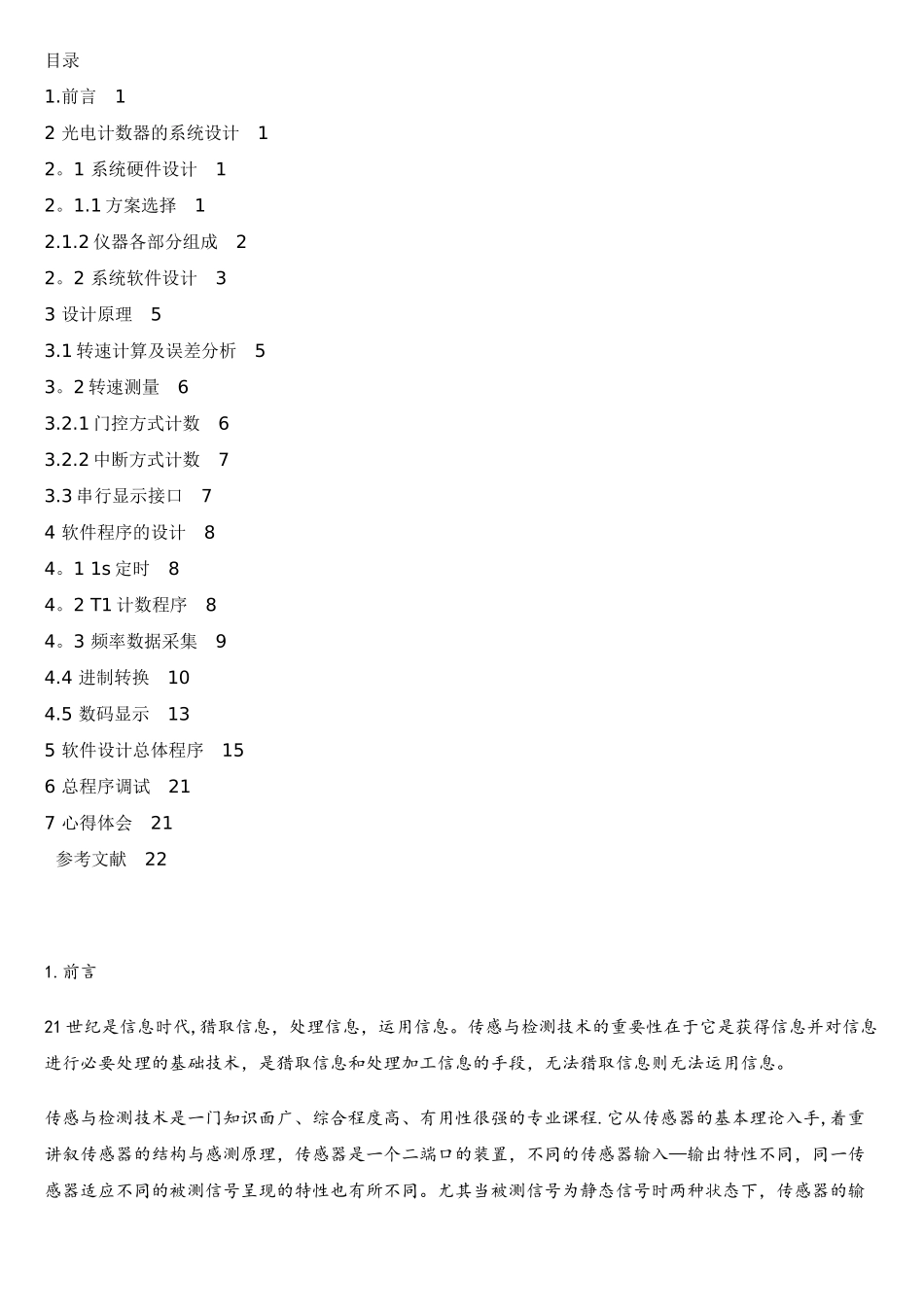

目录1.前言 12 光电计数器的系统设计 12。1 系统硬件设计 12。1.1 方案选择 12.1.2 仪器各部分组成 22。2 系统软件设计 33 设计原理 53.1 转速计算及误差分析 53。2 转速测量 63.2.1 门控方式计数 63.2.2 中断方式计数 73.3 串行显示接口 74 软件程序的设计 84。1 1s 定时 84。2 T1 计数程序 84。3 频率数据采集 94.4 进制转换 104.5 数码显示 135 软件设计总体程序 156 总程序调试 217 心得体会 21 参考文献 22 1.前言21 世纪是信息时代,猎取信息，处理信息，运用信息。传感与检测技术的重要性在于它是获得信息并对信息进行必要处理的基础技术，是猎取信息和处理加工信息的手段，无法猎取信息则无法运用信息。传感与检测技术是一门知识面广、综合程度高、有用性很强的专业课程.它从传感器的基本理论入手,着重讲叙传感器的结构与感测原理，传感器是一个二端口的装置，不同的传感器输入—输出特性不同，同一传感器适应不同的被测信号呈现的特性也有所不同。尤其当被测信号为静态信号时两种状态下，传感器的输入-输出特性完全不同。感测技术在许多新技术、新器件里都有应用，在课程安排上,以信息的传感、转换、处理为核心，从基本物理概念入手，阐述热工量、机械量、几何量等参数的测量原理及方法。光电式传感器是将光信号转化为电信号的一种传感器。它的理论基础是光电效应。这类效应大致可分为三类。第一类是外光电效应，即在光照射下，能使电子逸出物体表面。利用这种效应所做成的器件有真空光电管、光电倍增管等.第二类是内光电效应，即在光线照射下,能使物质的电阻率改变.这类器件包括各类半导体光敏电阻。第三类是光生伏特效应，即在光线作用下,物体内产生电动势的现象，此电动势称为光生电动势。这类器件包括光电池、光电晶体管等。光电效应都是利用光电元件受光照后,电特性发生变化。敏感的光波长是在可见光附近，包括红外波长和紫外波长。本课题利用 AT89C51 单片机，探讨一种简易光电计数器 的设计思路。2 光电计数器的系统设计2.1 系统硬件设计2.1.1 方案选择 由于单片机所具有的特性，它特别适用于各种智能仪器仪表,家电等领域中，可以减少硬件以减轻仪表的重量，便于携带和使用，同时也可能低存本，提高性能价格之比. 该光电计数器选用 MCS-51 系列单片机的 AT89C51 芯片，该系统的整体结构框图见下图 2。1 所示:图 2.1 光电计数器总结构流程图2。1.2 仪器各部分组成u...
