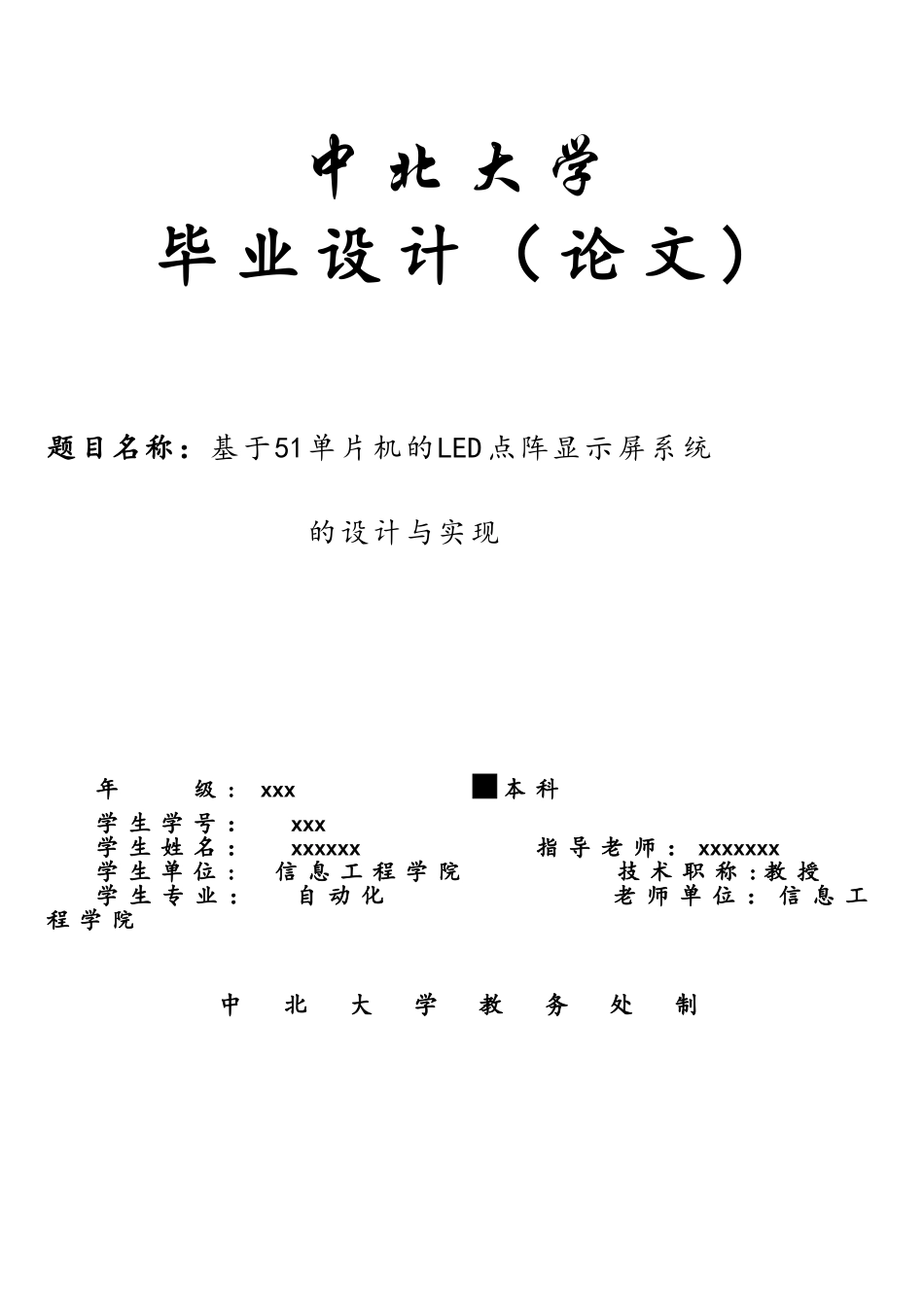

中 北 大 学毕 业 设 计 （ 论 文 )题目名称：基于51单片机的LED 点阵显示屏系统的设计与实现年 级 : xxx ■本 科学 生 学 号 ： xxx学 生 姓 名 ： xxxxxx 指 导 老 师 ： xxxxxxx学 生 单 位 : 信 息 工 程 学 院 技 术 职 称 : 教 授学 生 专 业 ： 自 动 化 老 师 单 位 ： 信 息 工程 学 院中 北 大 学 教 务 处 制基于51单片机的LED 点阵显示屏系统的设计与实现摘 要 ： 本 文 介 绍 了 一 款 以 单 片 机 AT89S51 为 控 制 器 的 LED点 阵 显示 屏 系 统 的 设 计 。 该 系 统 可 实 现 中 英 文 字 符 的 显 示 和 动 态特 效 显 示 . 并 且 可 以 通 过 级 连 的 方 式 来 扩 大 显 示 屏 幕 的 尺 寸以 达 到 增 加 显 示 内 容 的 目 的 . 系 统 采 纳 PC 机 作 为 上 位 机 ， 上位 机 向 单 片 机 发 送 控 制 命 令 和 上 位 机 所 存 储 的 显 示 代 码 ，AT89S51 单 片 机 接 收 并 处 理 PC 机 的 控 制 命 令 以 及 显 示 代 码 ， 由显 示 驱 动 模 块 驱 动 一 个 16×16 分 辨 率 的 LED 点 阵 显 示 屏 的 扫 描显 示 。 PC 机 与 单 片 机 之 间 的 通 信 采 纳 RS—232C通 信 标 准 来 实 现 。所 选 用 的 AT89S51 单 片 机 具 有 价 格 低 廉 程 序 写 入 方 便 的 特 点 使得 整 个 系 统 方 便 维 护 和 检 修 。 除 此 之 外 ， 该 系 统 只 占 用 了单 片 机 少 量 的 I /O 口 和 内 存 ， 为 系 统 留 下 了 功 能 扩 展 的 空 间 。关 键 字 ： AT89S51 ； LED点 阵 显 示 ； 串 行 通 信Desigen and Realization of the Lattice Screen of LED Based on MCS—51Abstract: This paper introduces a design of the LED lattice display system base on MCU AT89S51 。 The system can display in both Chinese and English characters of the show and from top to bottom and move around the magic show 。 And can be cascaded to expand the screen size to achieve...
