基于DAQmx的模拟电压生成与采集系统设计样本

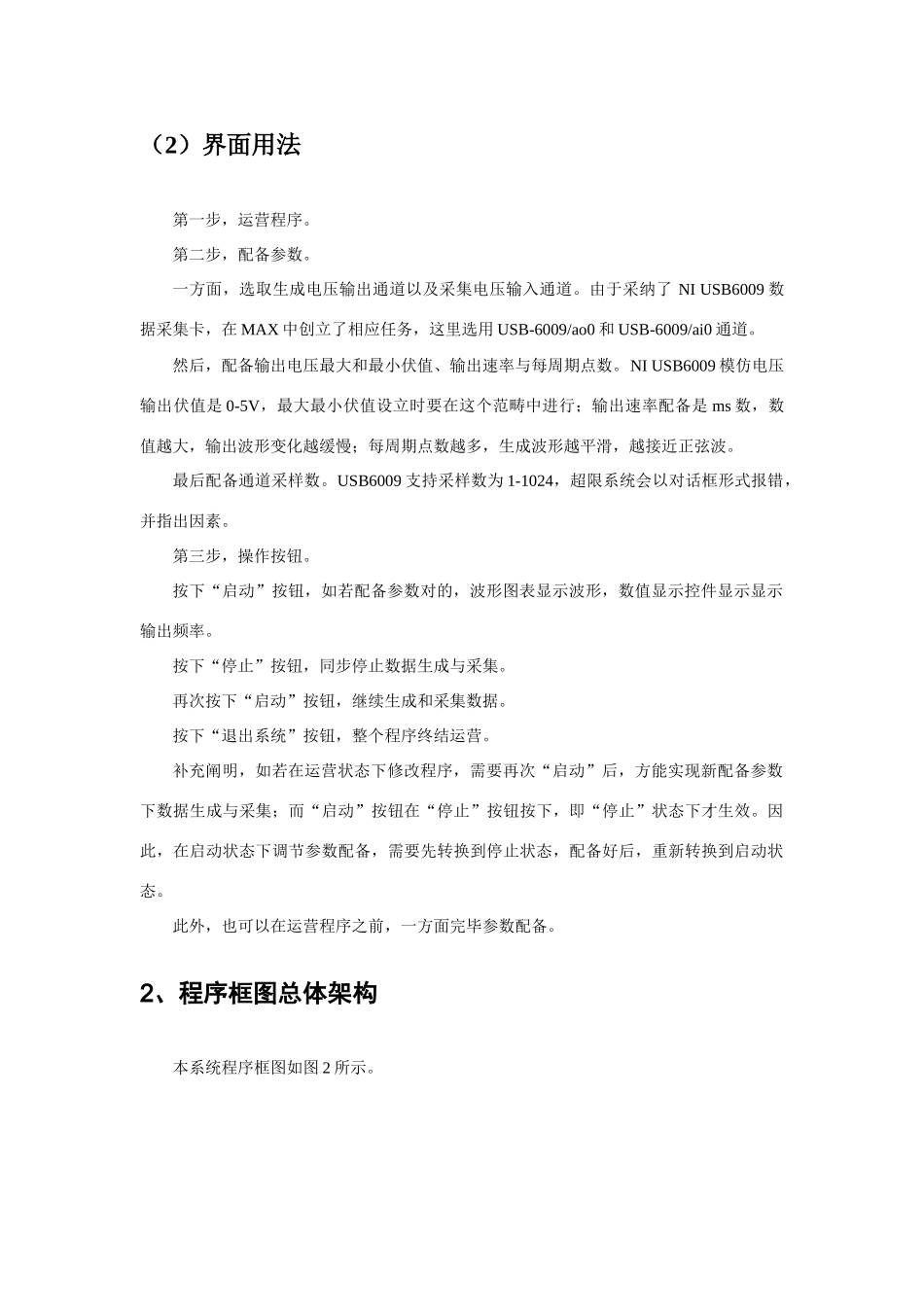

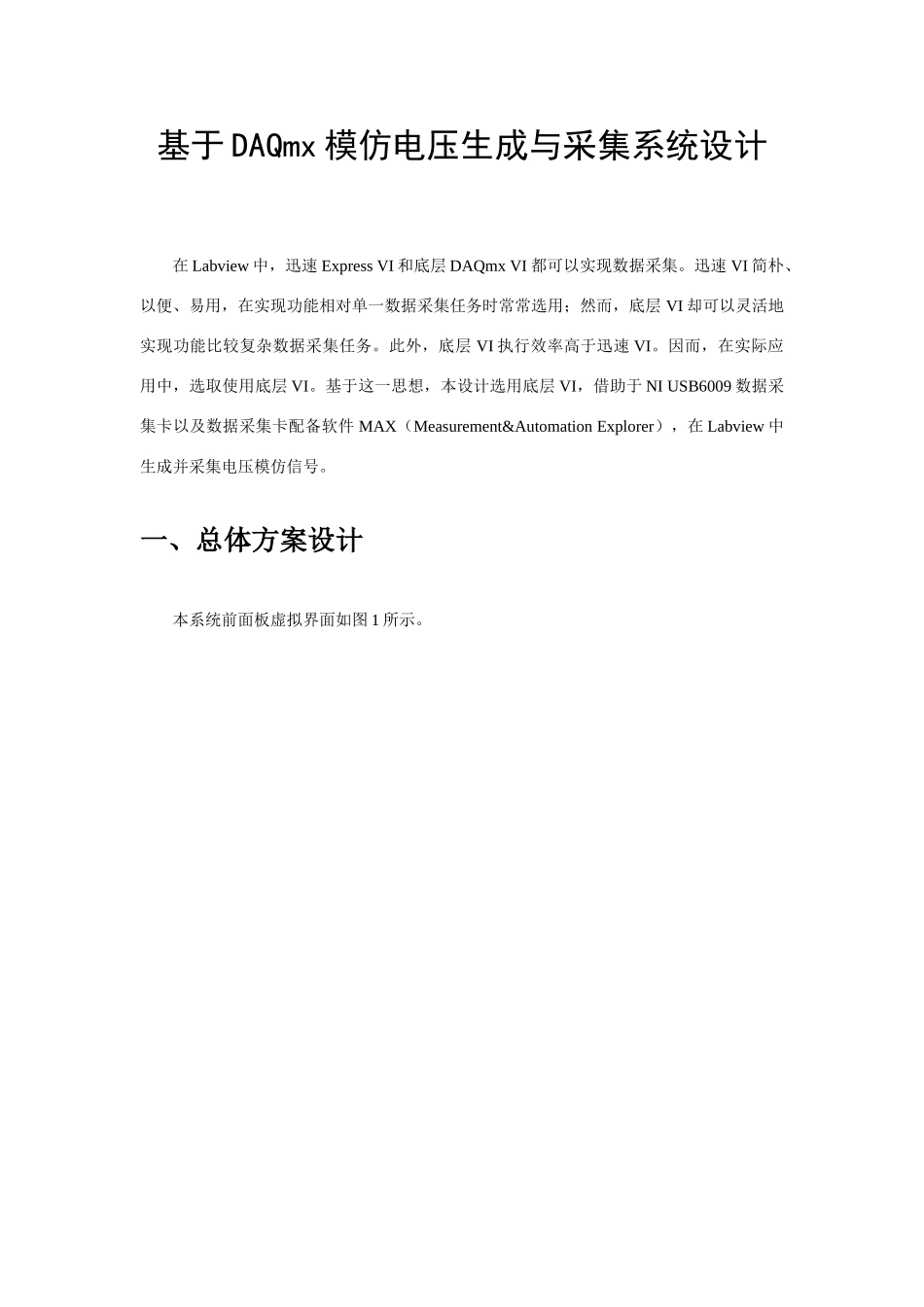

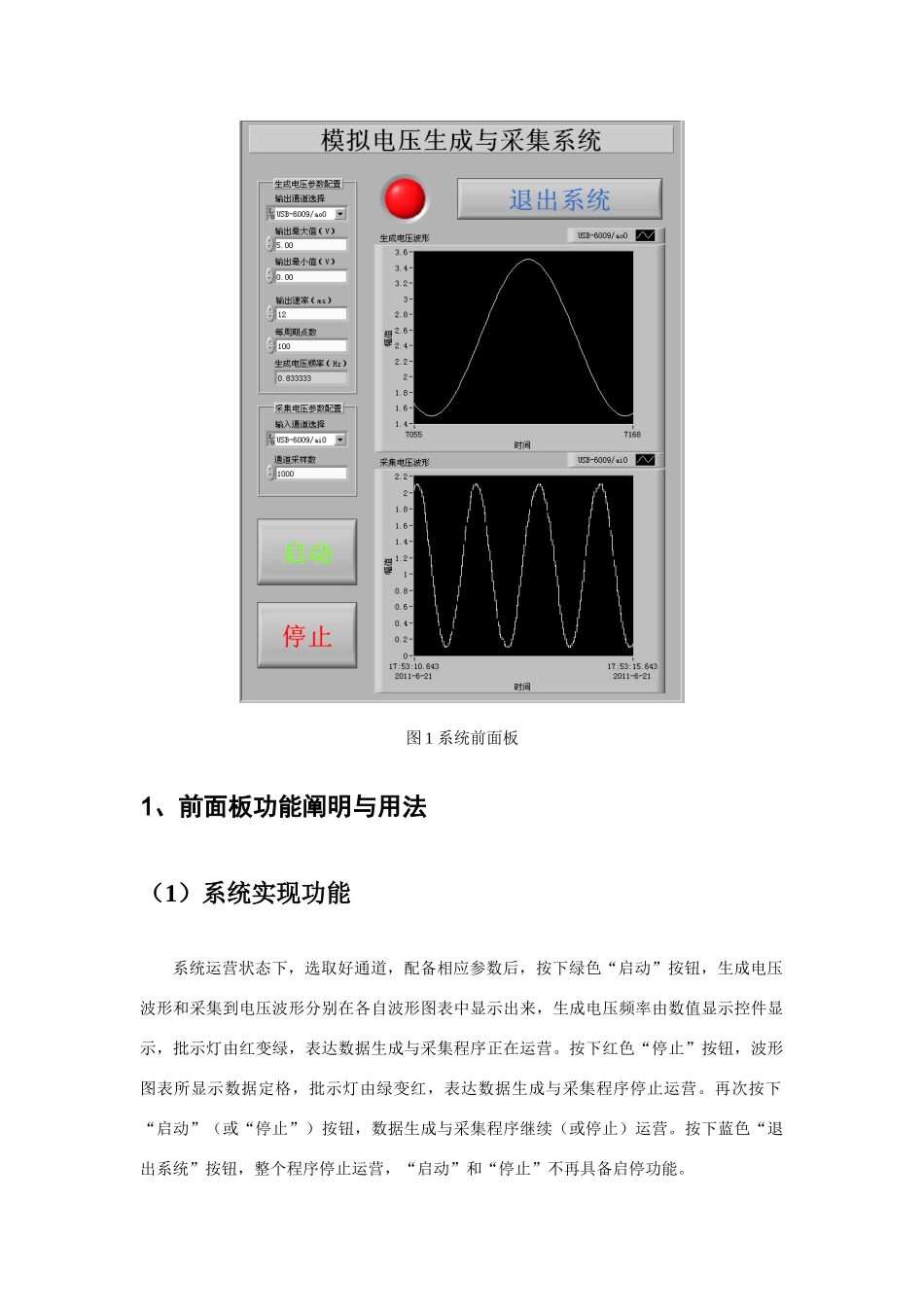

基于 DAQmx 模仿电压生成与采集系统设计在 Labview 中，迅速 Express VI 和底层 DAQmx VI 都可以实现数据采集。迅速 VI 简朴、以便、易用，在实现功能相对单一数据采集任务时常常选用；然而，底层 VI 却可以灵活地实现功能比较复杂数据采集任务。此外，底层 VI 执行效率高于迅速 VI。因而，在实际应用中，选取使用底层 VI。基于这一思想，本设计选用底层 VI，借助于 NI USB6009 数据采集卡以及数据采集卡配备软件 MAX（Measurement&Automation Explorer），在 Labview 中生成并采集电压模仿信号。一、总体方案设计本系统前面板虚拟界面如图 1 所示。图 1 系统前面板1、前面板功能阐明与用法（1）系统实现功能系统运营状态下，选取好通道，配备相应参数后，按下绿色“启动”按钮，生成电压波形和采集到电压波形分别在各自波形图表中显示出来，生成电压频率由数值显示控件显示，批示灯由红变绿，表达数据生成与采集程序正在运营。按下红色“停止”按钮，波形图表所显示数据定格，批示灯由绿变红，表达数据生成与采集程序停止运营。再次按下“启动”（或“停止”）按钮，数据生成与采集程序继续（或停止）运营。按下蓝色“退出系统”按钮，整个程序停止运营，“启动”和“停止”不再具备启停功能。（2）界面用法第一步，运营程序。第二步，配备参数。一方面，选取生成电压输出通道以及采集电压输入通道。由于采纳了 NI USB6009 数据采集卡，在 MAX 中创立了相应任务，这里选用 USB-6009/ao0 和 USB-6009/ai0 通道。然后，配备输出电压最大和最小伏值、输出速率与每周期点数。NI USB6009 模仿电压输出伏值是 0-5V，最大最小伏值设立时要在这个范畴中进行；输出速率配备是 ms 数，数值越大，输出波形变化越缓慢；每周期点数越多，生成波形越平滑，越接近正弦波。最后配备通道采样数。USB6009 支持采样数为 1-1024，超限系统会以对话框形式报错，并指出因素。第三步，操作按钮。按下“启动”按钮，如若配备参数对的，波形图表显示波形，数值显示控件显示显示输出频率。按下“停止”按钮，同步停止数据生成与采集。再次按下“启动”按钮，继续生成和采集数据。按下“退出系统”按钮，整个程序终结运营。补充阐明，如若在运营状态下修改程序，需要再次“启动”后，方能实现新配备参数下数据生成与采集；而“启动”按钮在“停止”按钮按下，即“停止”状态下才生效。因此，在启动状态下调节参数配备，需要先...
