基于DS18B20STC89C52单片机LCD1602液晶显示测温系统C程序完整版

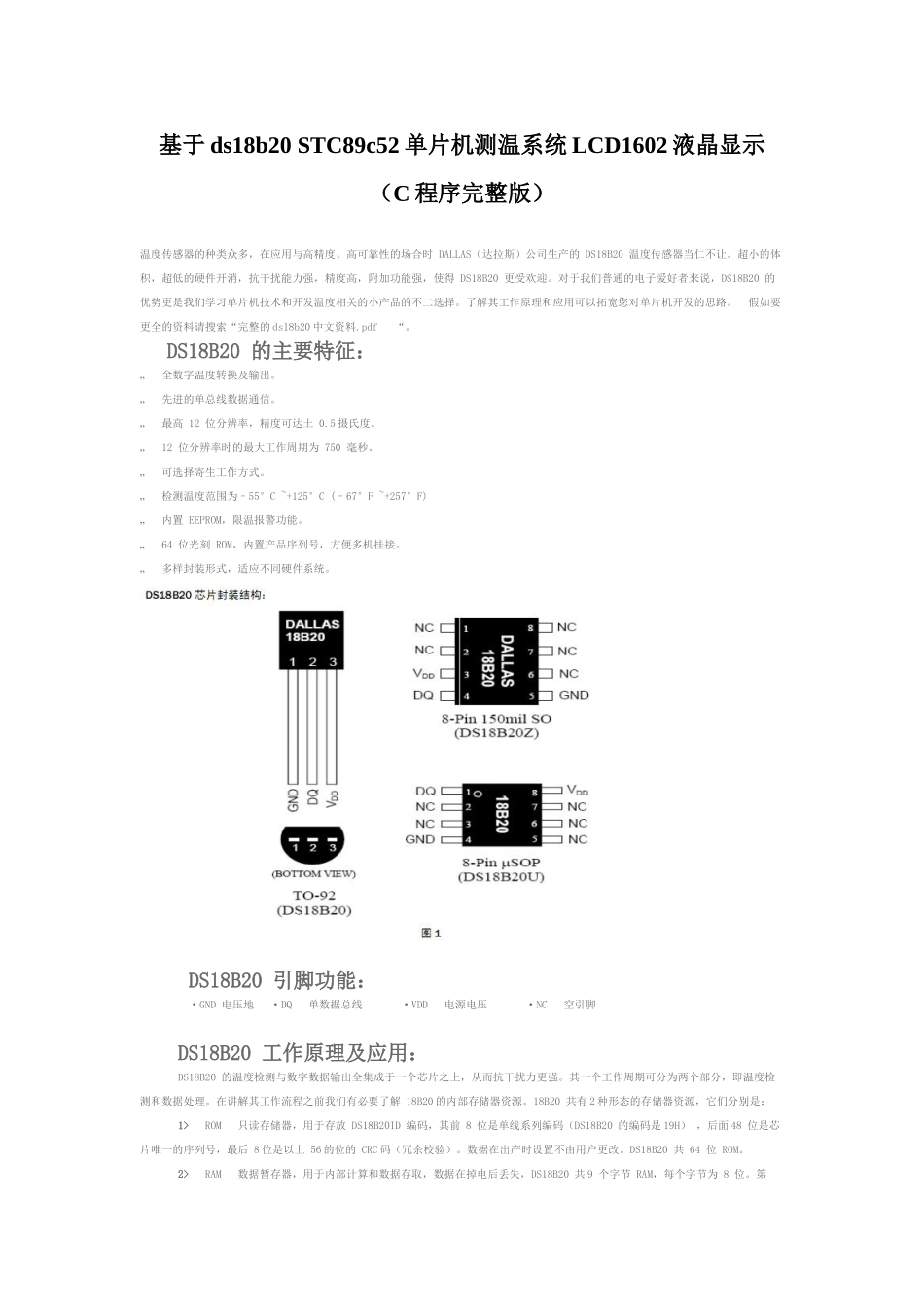

基于 ds18b20 STC89c52 单片机测温系统 LCD1602 液晶显示（C 程序完整版）温度传感器的种类众多，在应用与高精度、高可靠性的场合时 DALLAS（达拉斯）公司生产的 DS18B20 温度传感器当仁不让。超小的体积，超低的硬件开消，抗干扰能力强，精度高，附加功能强，使得 DS18B20 更受欢迎。对于我们普通的电子爱好者来说，DS18B20 的优势更是我们学习单片机技术和开发温度相关的小产品的不二选择。了解其工作原理和应用可以拓宽您对单片机开发的思路。 假如要更全的资料请搜索“完整的 ds18b20 中文资料.pdf “。 DS18B20 的主要特征： „ 全数字温度转换及输出。 „ 先进的单总线数据通信。 „ 最高 12 位分辨率，精度可达土 0.5 摄氏度。 „ 12 位分辨率时的最大工作周期为 750 毫秒。 „ 可选择寄生工作方式。 „ 检测温度范围为–55°C ~+125°C (–67°F ~+257°F) „ 内置 EEPROM，限温报警功能。 „ 64 位光刻 ROM，内置产品序列号，方便多机挂接。 „ 多样封装形式，适应不同硬件系统。 DS18B20 引脚功能： ·GND 电压地 ·DQ 单数据总线 ·VDD 电源电压 ·NC 空引脚 DS18B20 工作原理及应用： DS18B20 的温度检测与数字数据输出全集成于一个芯片之上，从而抗干扰力更强。其一个工作周期可分为两个部分，即温度检测和数据处理。在讲解其工作流程之前我们有必要了解 18B20 的内部存储器资源。18B20 共有 2 种形态的存储器资源，它们分别是： 1> ROM 只读存储器，用于存放 DS18B20ID 编码，其前 8 位是单线系列编码（DS18B20 的编码是 19H） ，后面 48 位是芯片唯一的序列号，最后 8 位是以上 56 的位的 CRC 码（冗余校验）。数据在出产时设置不由用户更改。DS18B20 共 64 位 ROM。 2> RAM 数据暂存器，用于内部计算和数据存取，数据在掉电后丢失，DS18B20 共 9 个字节 RAM，每个字节为 8 位。第1、2 个字节是温度转换后的数据值信息，第 3、4 个字节是用户 EEPROM（常用于温度报警值储存）的镜像。在上电复位时其值将被刷新。第 5 个字节则是用户第 3 个 EEPROM 的镜像。第 6、7、8 个字节为计数寄存器，是为了让用户得到更高的温度分辨率而设计的，同样也是内部温度转换、计算的暂存单元。第 9 个字节为前 8 个字节的 CRC 码。EEPROM 非易失性记忆体，用于存放长期需要保存的数据，上下限温度报警值和校验数据， DS18...
