基于GIS的城镇土地分等定级设计说明样本

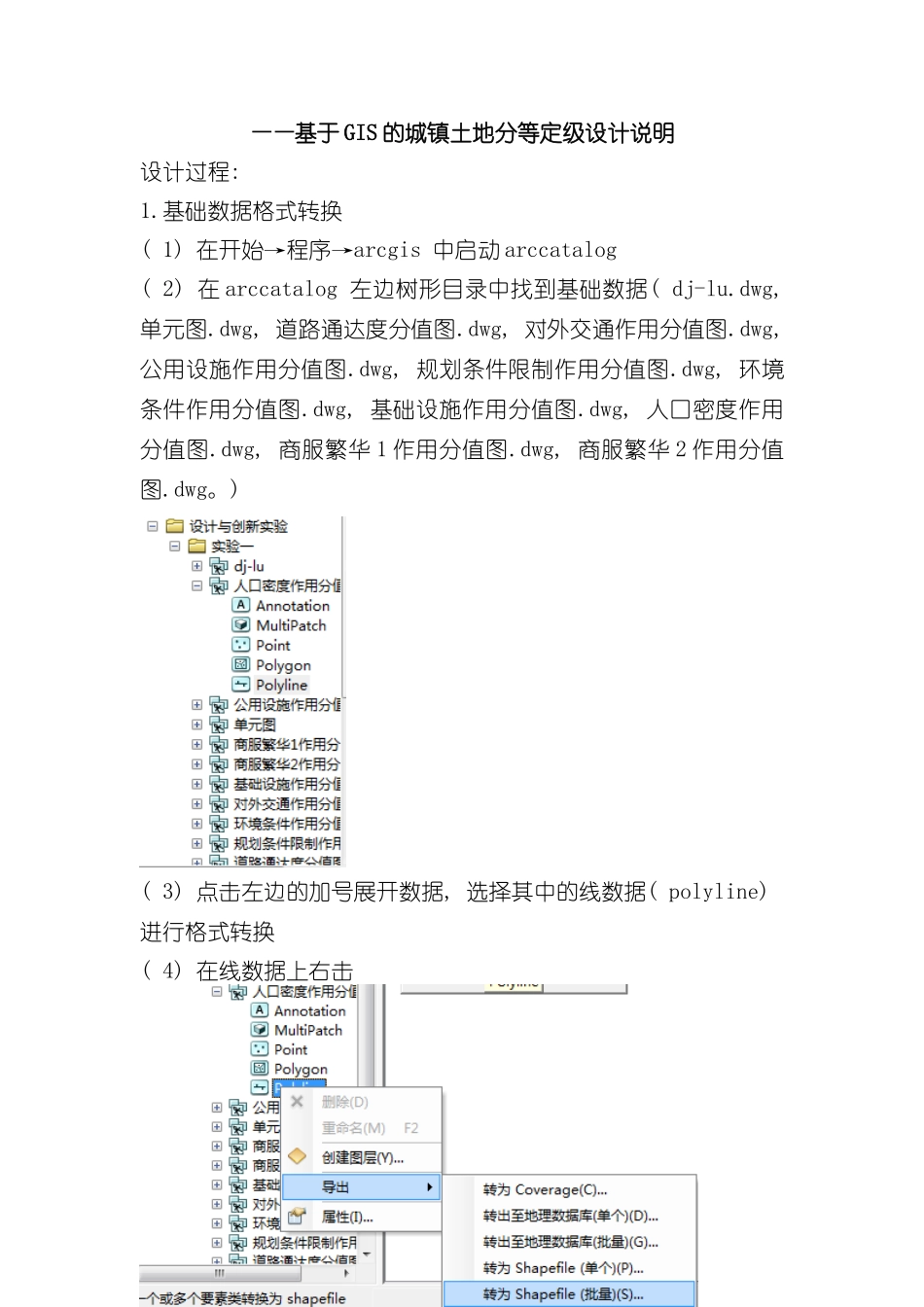

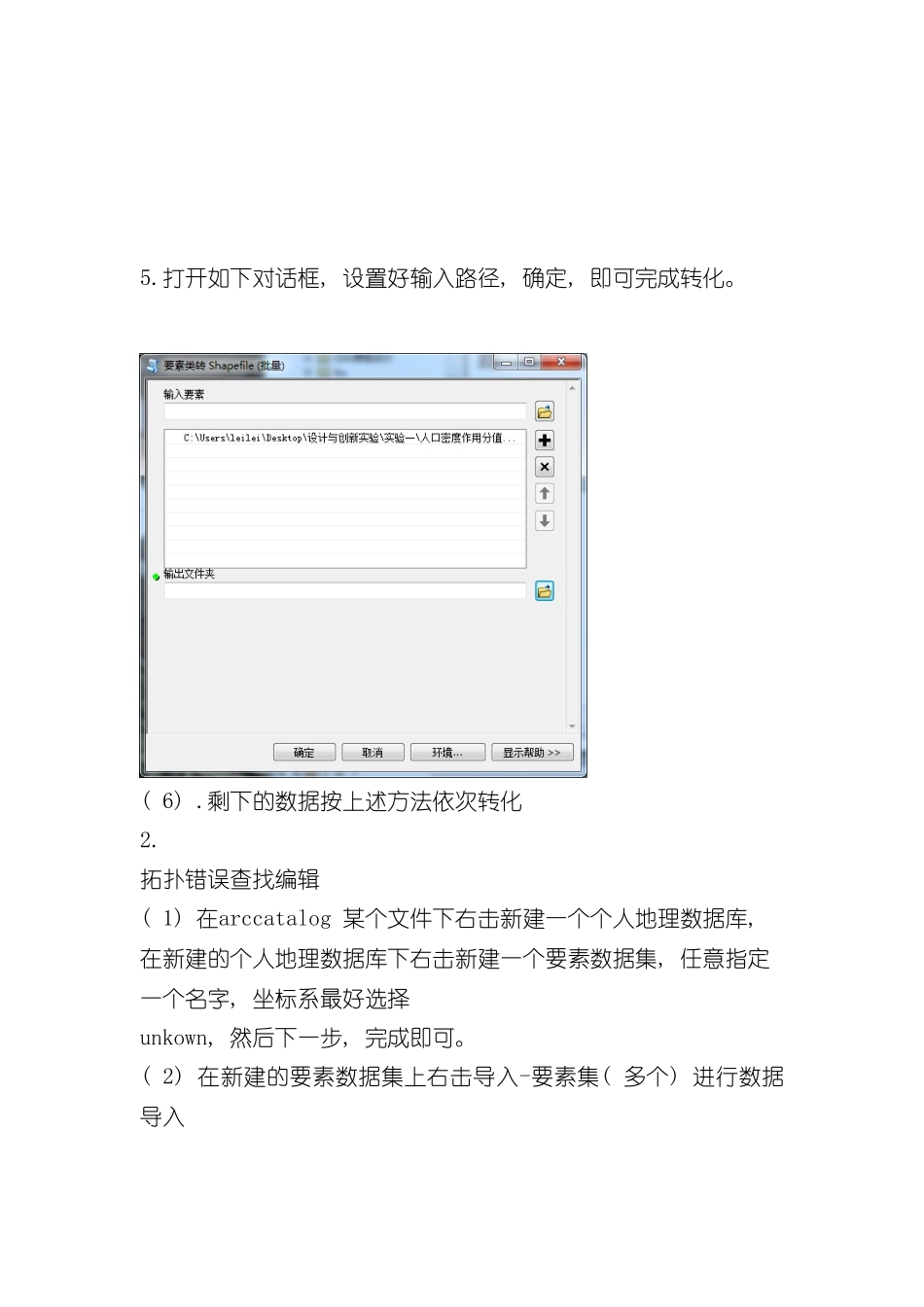

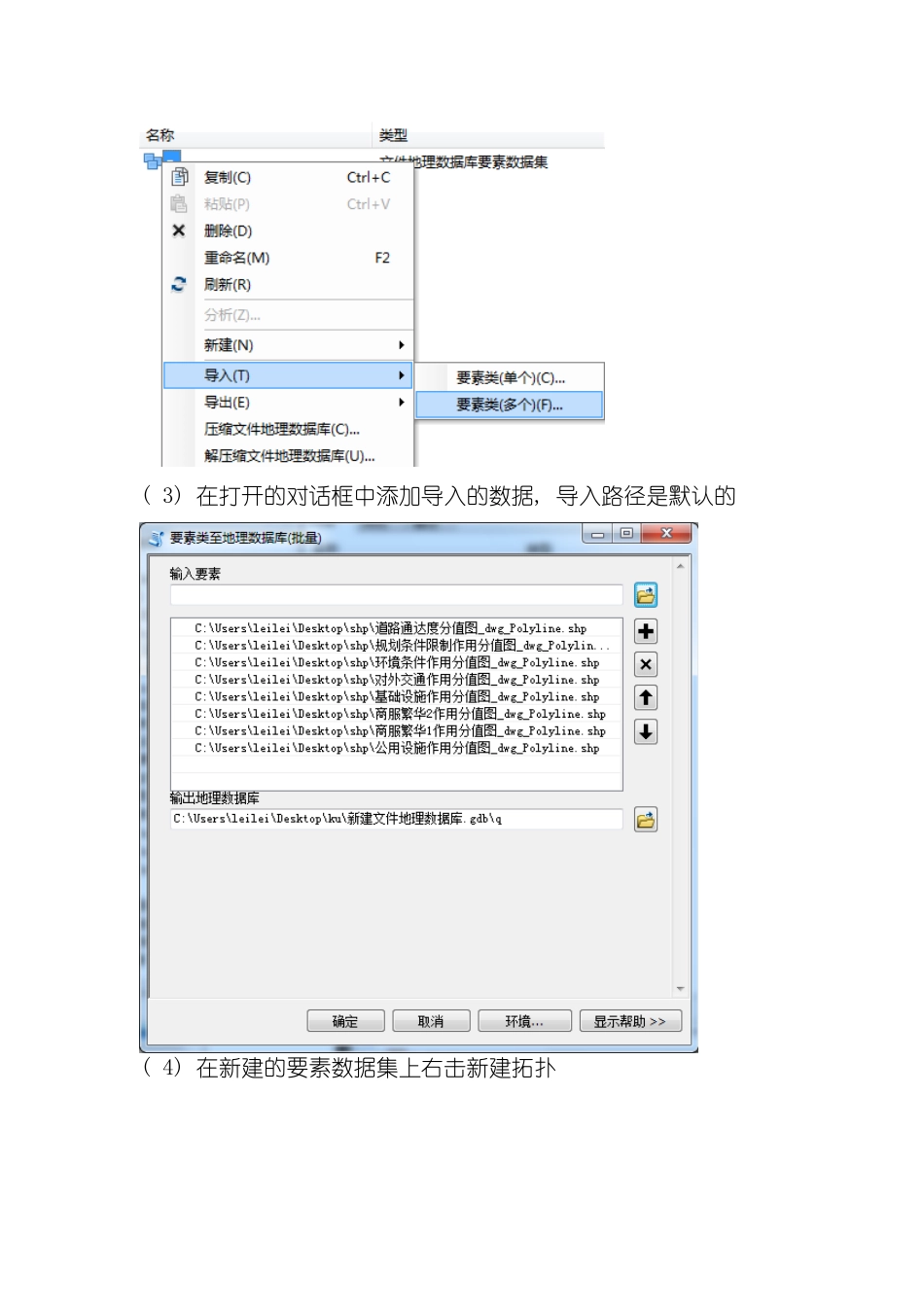

——基于 GIS 的城镇土地分等定级设计说明设计过程: 1.基础数据格式转换( 1) 在开始→程序→arcgis 中启动 arccatalog( 2) 在 arccatalog 左边树形目录中找到基础数据( dj-lu.dwg, 单元图.dwg, 道路通达度分值图.dwg, 对外交通作用分值图.dwg, 公用设施作用分值图.dwg, 规划条件限制作用分值图.dwg, 环境条件作用分值图.dwg, 基础设施作用分值图.dwg, 人口密度作用分值图.dwg, 商服繁华 1 作用分值图.dwg, 商服繁华 2 作用分值图.dwg。) ( 3) 点击左边的加号展开数据, 选择其中的线数据( polyline) 进行格式转换( 4) 在线数据上右击5.打开如下对话框, 设置好输入路径, 确定, 即可完成转化。( 6) .剩下的数据按上述方法依次转化2.拓扑错误查找编辑( 1) 在arccatalog 某个文件下右击新建一个个人地理数据库, 在新建的个人地理数据库下右击新建一个要素数据集, 任意指定一个名字, 坐标系最好选择unkown, 然后下一步, 完成即可。( 2) 在新建的要素数据集上右击导入-要素集( 多个) 进行数据导入( 3) 在打开的对话框中添加导入的数据, 导入路径是默认的( 4) 在新建的要素数据集上右击新建拓扑完成后, 系统会提示是否验证, 点击-是( 5) 启动 ARCMAP, 把建立好的要素集拖入 arcmap 的图层中( 6) 添加编辑工具条, 方法: 在工具栏的空白处右击√选编辑菜单添加拓扑工具条, 方法: 在工具栏的空白处右击√选拓扑菜单先点击在中选择要编辑的图层。点击就能够查看错误错误如下图: ( 7) 将里面的错误改正方法能够用打断线等3.shp 线文件到面文件的转换( 1) 把改好的线文件转化为面, 打开 arctollbox, 选择数据管理工具-要素-要素转面( 2) 以此方法, 完成其它图的转换( 单元图, 公用设施, 环境条件, 基础设施人口密度等) 4.面的属性数据输入( 1) 在其中一个图层上右击—打开属性表点击属性表左上角添加一个字段在该字段中对比 CAD 上面的分值进行输入属性值( 2) 依次完成各个图的属性值输入5.线属性的输入在 arcmap 中加载对对外交通图, 类似面属性输入一样, 输入每一条线的属性值二 模型的建立1.把经过属性输入的数据全部加载到 ARCmap 中, 2. 右 击 arctoolbox— 增 加 一 个 新 toolbox 然 后 右 击 新 建 的toolbox 新建模型3.在空的模型中右击—图属性—符号系统—样式 24.把除单元图以外的面文件拖入到模型中, 并把面转栅格工具拖...
