基于HFSS的滤波器设计作业流程

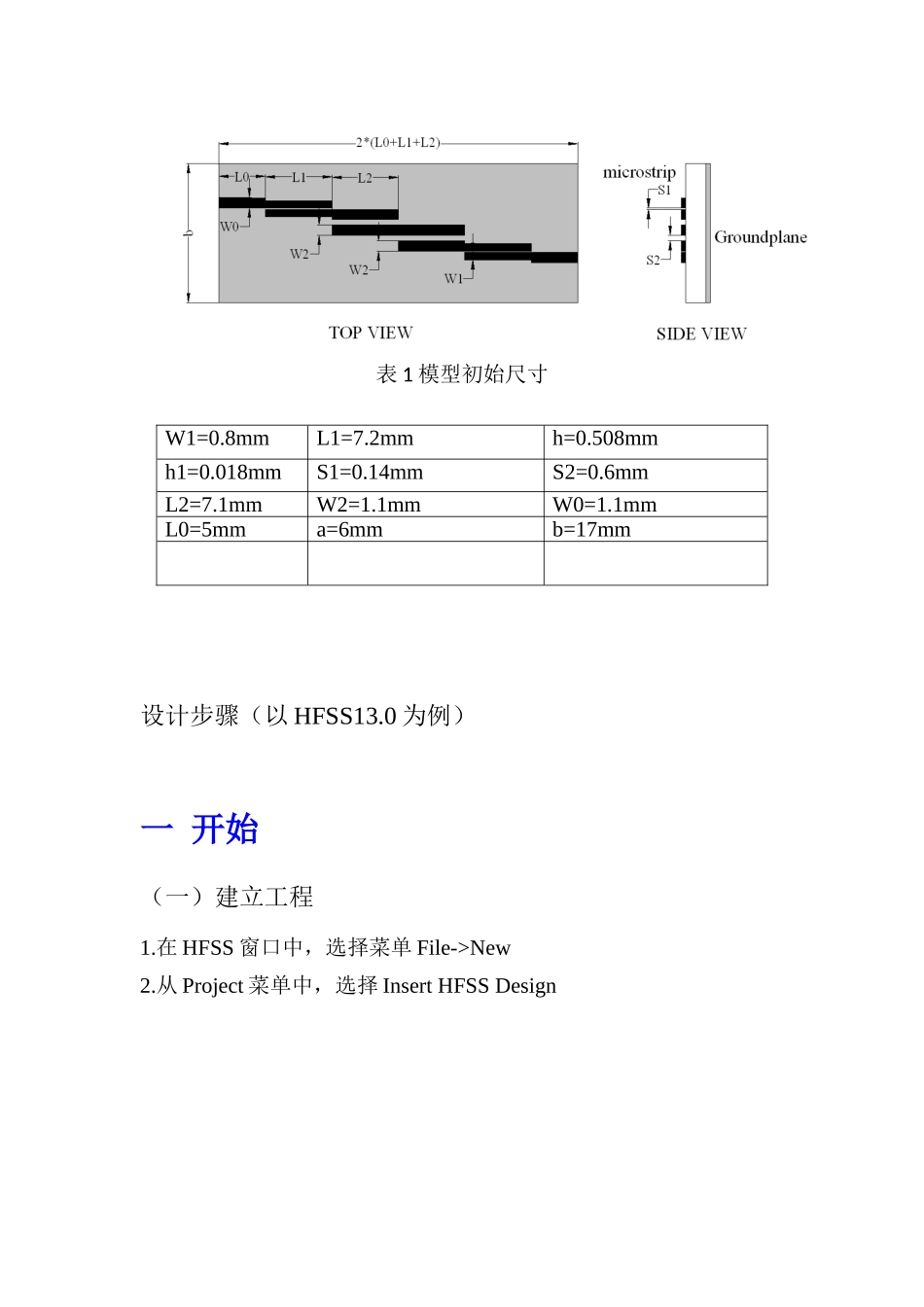

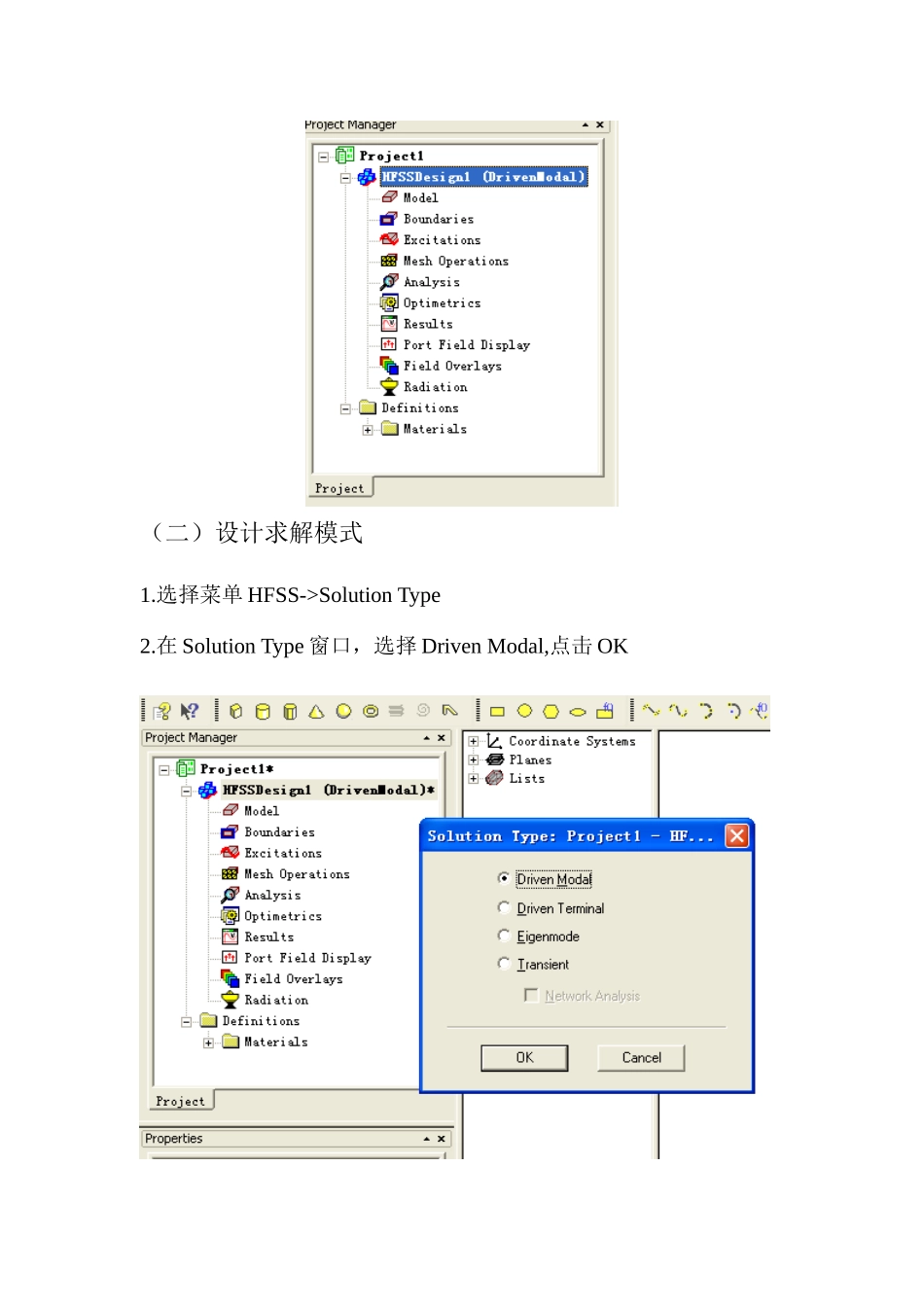

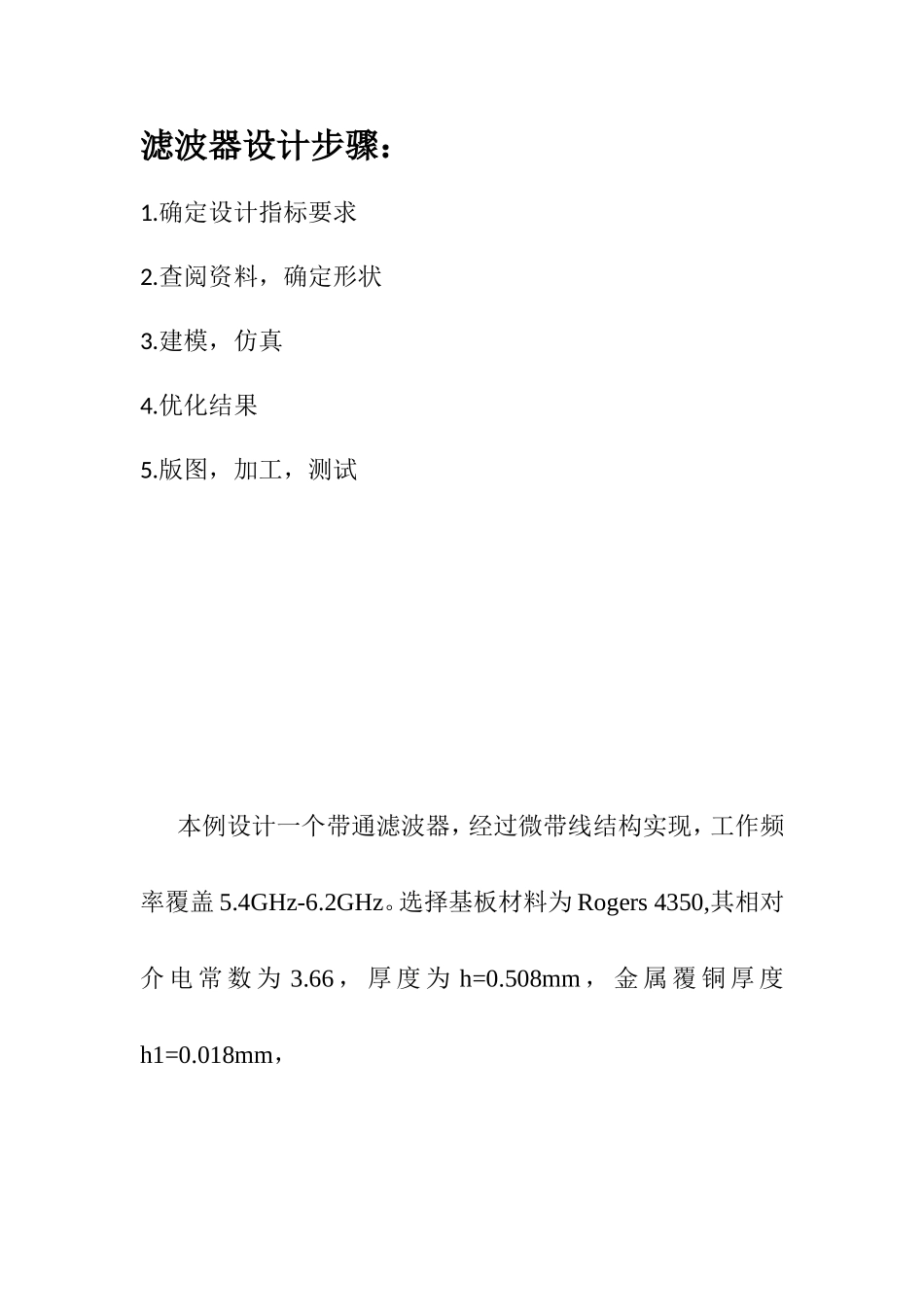

滤波器设计步骤：1.确定设计指标要求2.查阅资料，确定形状3.建模，仿真4.优化结果5.版图，加工，测试本例设计一个带通滤波器，经过微带线结构实现，工作频率覆盖 5.4GHz-6.2GHz。选择基板材料为 Rogers 4350,其相对介 电 常 数 为 3.66 ， 厚 度 为 h=0.508mm ， 金 属 覆 铜 厚 度h1=0.018mm，表 1 模型初始尺寸设计步骤（以 HFSS13.0 为例）一 开始（一）建立工程1.在 HFSS 窗口中，选择菜单 File->New2.从 Project 菜单中，选择 Insert HFSS DesignW1=0.8mmL1=7.2mmh=0.508mmh1=0.018mmS1=0.14mmS2=0.6mmL2=7.1mmW2=1.1mmW0=1.1mmL0=5mma=6mmb=17mm（二）设计求解模式1.选择菜单 HFSS->Solution Type2.在 Solution Type 窗口，选择 Driven Modal,点击 OK二 建立 3D 模型（一）定义单位并输入参数表1.选择菜单 Modeler->Units2.设置模型单位：mm，点击 OK3.选择菜单栏 HFSS->Design Properties 再弹出窗口中，点ADD 添加参量，将上面模型参数表中变量全部添加进去，以下图：（二）创建金属板 R11.在菜单栏中点击 Draw->Box,创建 Box12.双击模型窗口左侧 Box1，更名为 R1，再点击 Material 后面按钮，选择 Edit，选择 Copper，点击确定。3.双击左侧 R1 子目录 Createbox，修改金属板大小及厚度 。Position 输入坐标（0mm,0mm,0mm），金属板长 L1=7.2mm，宽 W1=0.8mm，厚 h1=0.018mm。点击确定。（三）创建金属板 R1_11.在菜单栏中点击 Draw->Box,创建 Box22.双击模型窗口左侧 Box2，更名为 R1_1，再点击 Material 后面按钮，选择 Edit，选择 Copper，点击确定。3.双击左侧 R1_1 子目录 Createbox，修改金属板大小及厚度 。Position 输入坐标（W1+S1,0mm,0mm），S1=0.14mm，金属板长 L1=7.2mm，宽 W1=0.8mm，厚 h1=0.018mm。点击确定。（四）创建金属板 R21.在菜单栏中点击 Draw->Box,创建 Box32.双击模型窗口左侧 Box3，更名为 R2，再点击 Material 后面按钮，选择 Edit，选择 Copper，点击确定。3.双击左侧 R2 子目录 Createbox，修改金属板大小及厚度 。Position 输入坐标（W1+S1,L1,0mm），金属板长 L2=7.1mm，宽 W2=1.1mm，厚 h1=0.018mm。点击确定。（五）创建金属板 R31.在菜单栏中点击 Draw->Box,创建 Box42.双击模型窗口左侧 Box4，更名为 R3，再点击 Material 后面按钮，选择 Edit，选择 Copper，点击确定。3.双击左侧...
