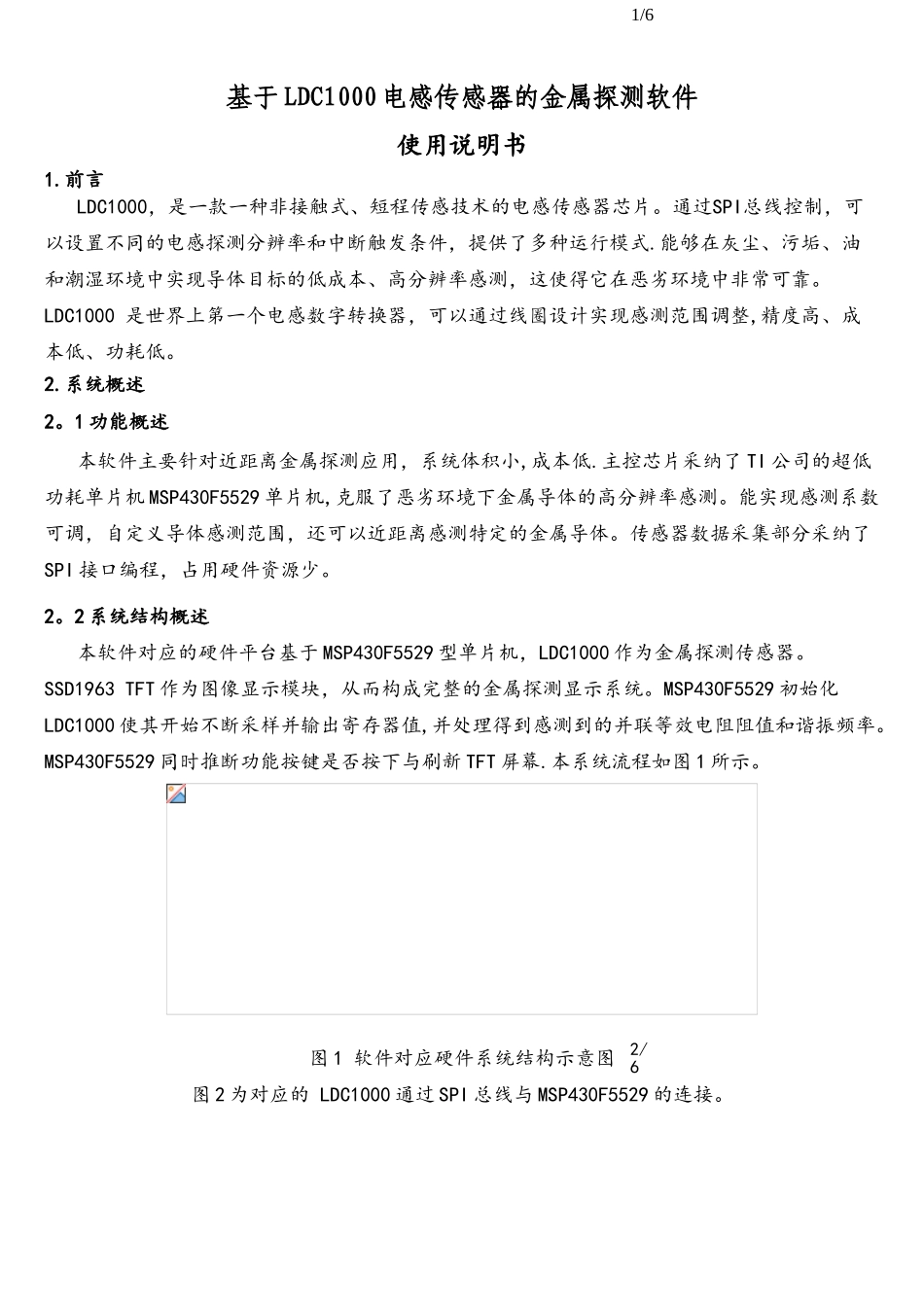

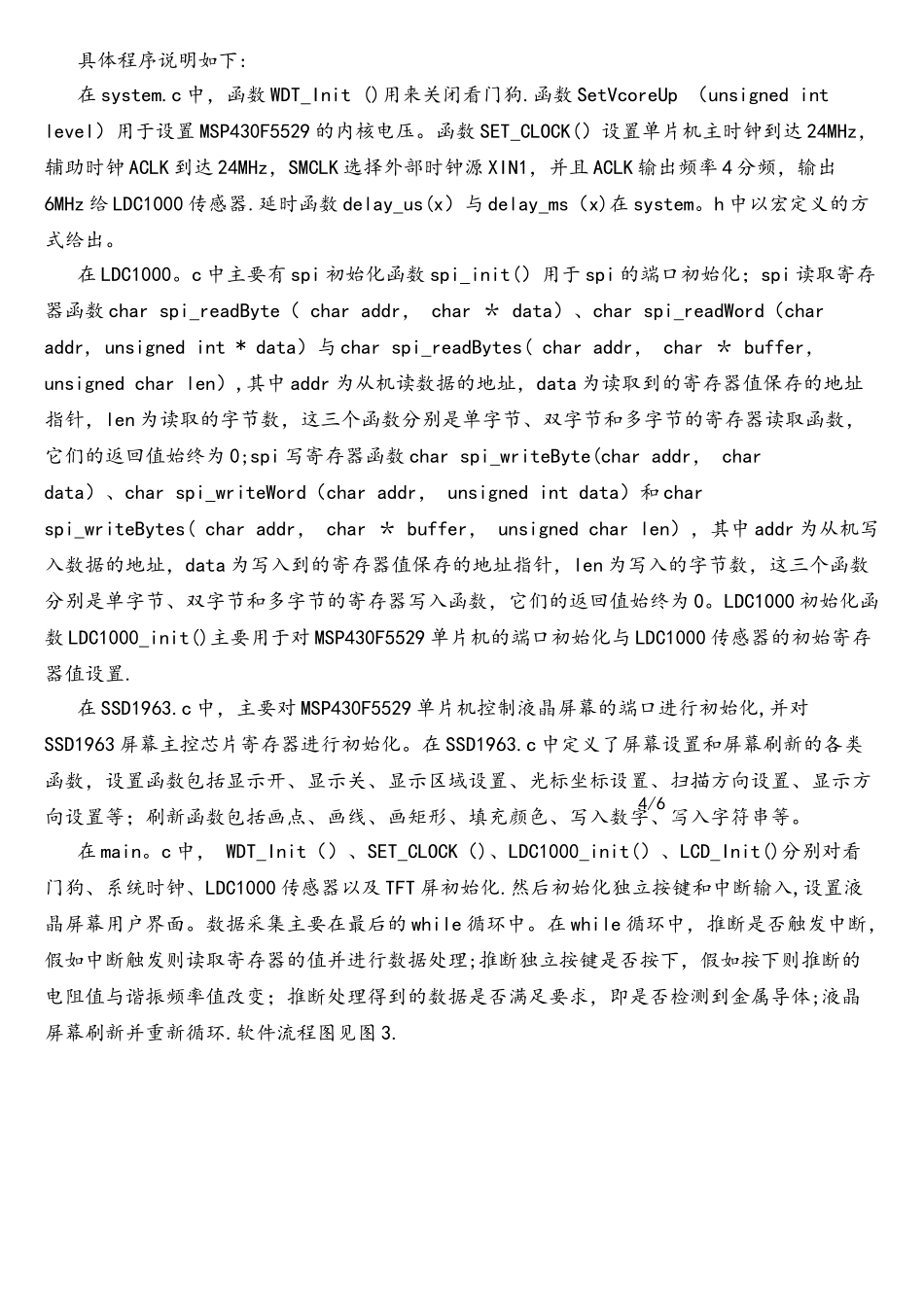

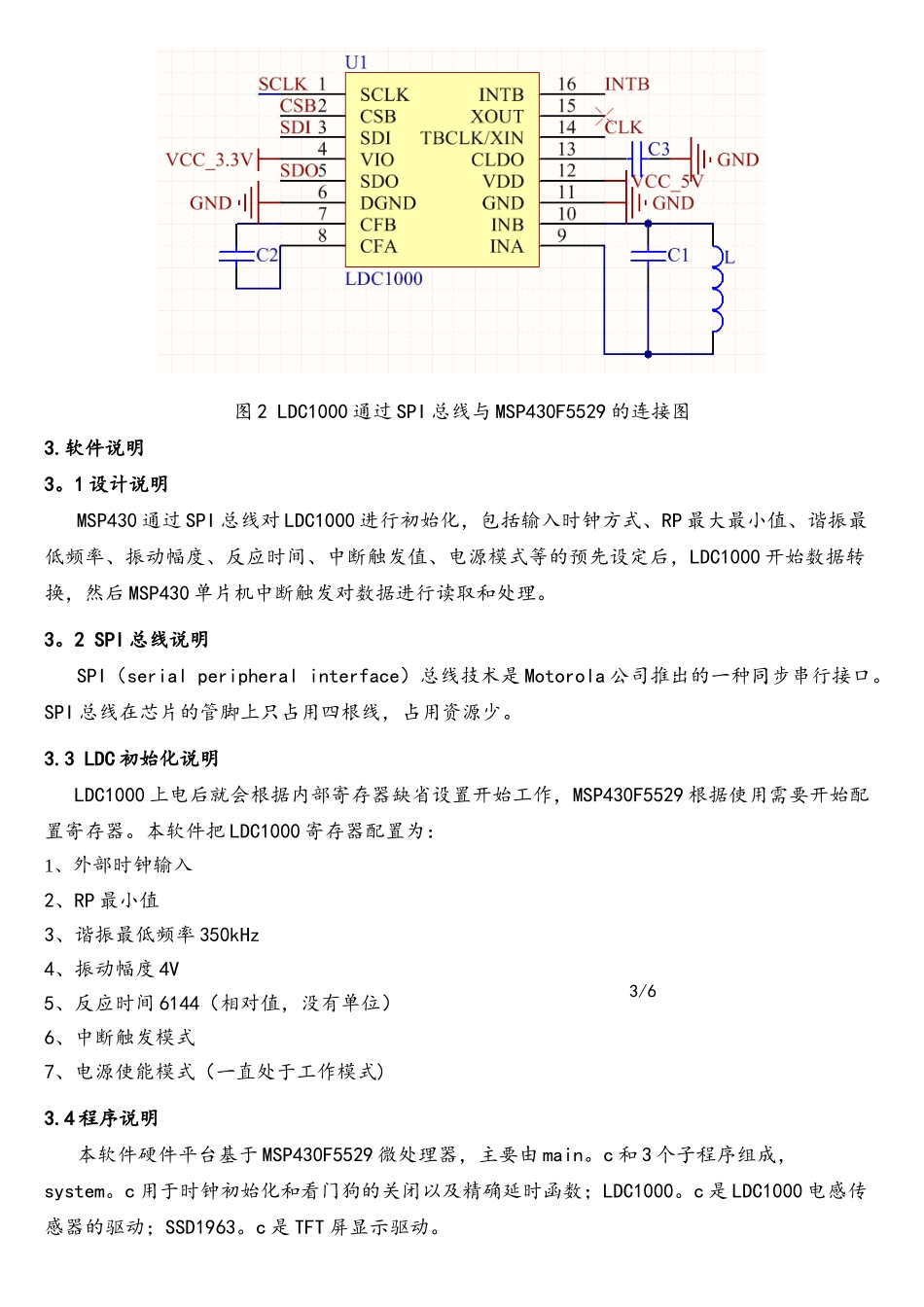

基于 LDC1000 电感传感器的金属探测软件使用说明书1.前言LDC1000，是一款一种非接触式、短程传感技术的电感传感器芯片。通过SPI总线控制，可以设置不同的电感探测分辨率和中断触发条件，提供了多种运行模式.能够在灰尘、污垢、油和潮湿环境中实现导体目标的低成本、高分辨率感测，这使得它在恶劣环境中非常可靠。LDC1000 是世界上第一个电感数字转换器，可以通过线圈设计实现感测范围调整,精度高、成本低、功耗低。2.系统概述2。1 功能概述本软件主要针对近距离金属探测应用，系统体积小,成本低.主控芯片采纳了 TI 公司的超低功耗单片机 MSP430F5529 单片机,克服了恶劣环境下金属导体的高分辨率感测。能实现感测系数可调，自定义导体感测范围，还可以近距离感测特定的金属导体。传感器数据采集部分采纳了SPI 接口编程，占用硬件资源少。2。2 系统结构概述本软件对应的硬件平台基于 MSP430F5529 型单片机，LDC1000 作为金属探测传感器。SSD1963 TFT 作为图像显示模块，从而构成完整的金属探测显示系统。MSP430F5529 初始化LDC1000 使其开始不断采样并输出寄存器值,并处理得到感测到的并联等效电阻阻值和谐振频率。MSP430F5529 同时推断功能按键是否按下与刷新 TFT 屏幕.本系统流程如图 1 所示。图 1 软件对应硬件系统结构示意图图 2 为对应的 LDC1000 通过 SPI 总线与 MSP430F5529 的连接。 1/62/6图 2 LDC1000 通过 SPI 总线与 MSP430F5529 的连接图3.软件说明3。1 设计说明MSP430 通过 SPI 总线对 LDC1000 进行初始化，包括输入时钟方式、RP 最大最小值、谐振最低频率、振动幅度、反应时间、中断触发值、电源模式等的预先设定后，LDC1000 开始数据转换，然后 MSP430 单片机中断触发对数据进行读取和处理。3。2 SPI 总线说明SPI（serial peripheral interface）总线技术是 Motorola 公司推出的一种同步串行接口。SPI 总线在芯片的管脚上只占用四根线，占用资源少。3.3 LDC 初始化说明 LDC1000 上电后就会根据内部寄存器缺省设置开始工作，MSP430F5529 根据使用需要开始配置寄存器。本软件把 LDC1000 寄存器配置为：1、外部时钟输入2、RP 最小值3、谐振最低频率 350kHz4、振动幅度 4V5、反应时间 6144（相对值，没有单位）6、中断触发模式7、电源使能模式（一直处于工作模式)3.4 程序说明本软件硬件平台基于 MSP430F5529 微处理器，主要由 main。c 和 3 个子程序组成，...
