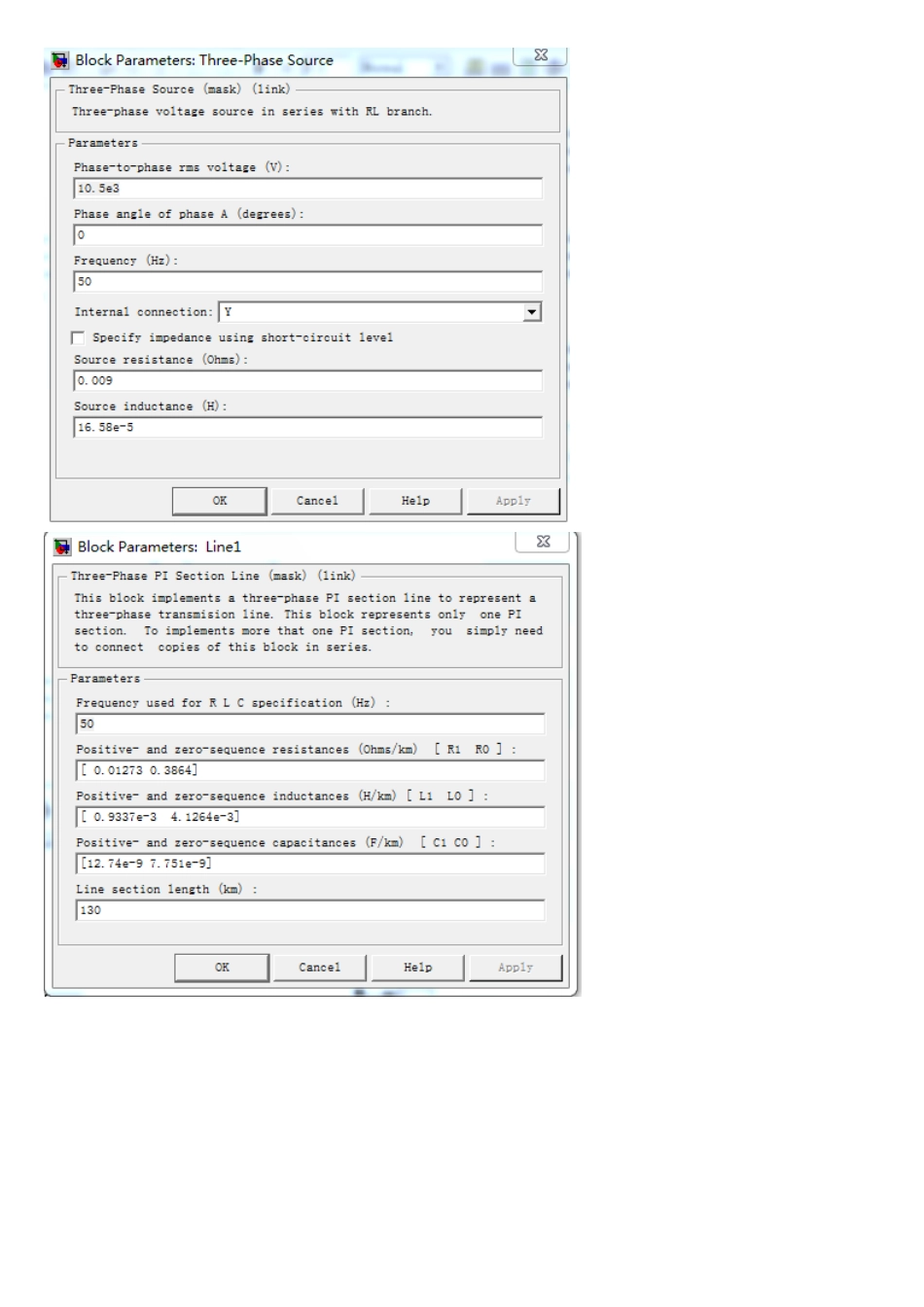

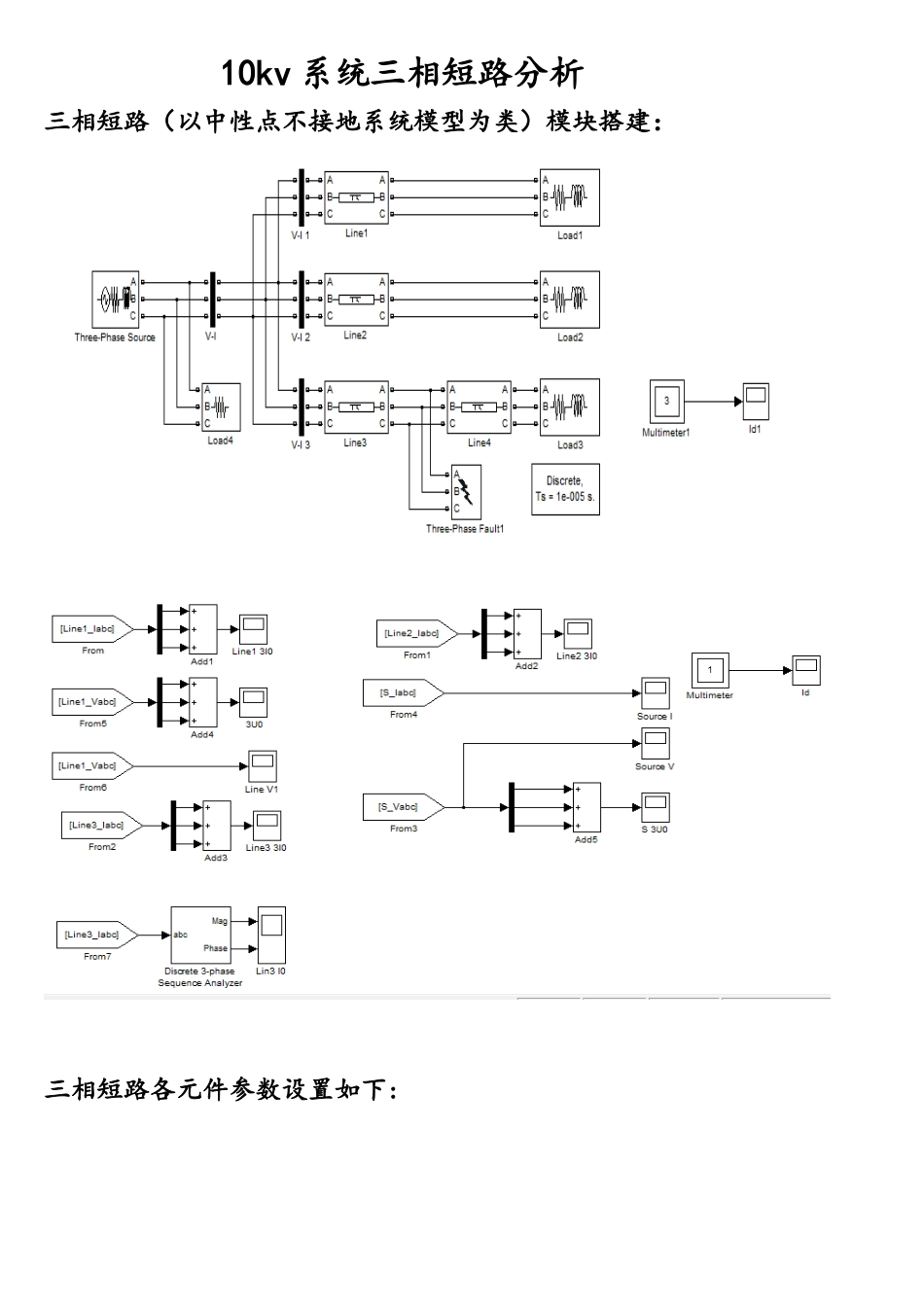

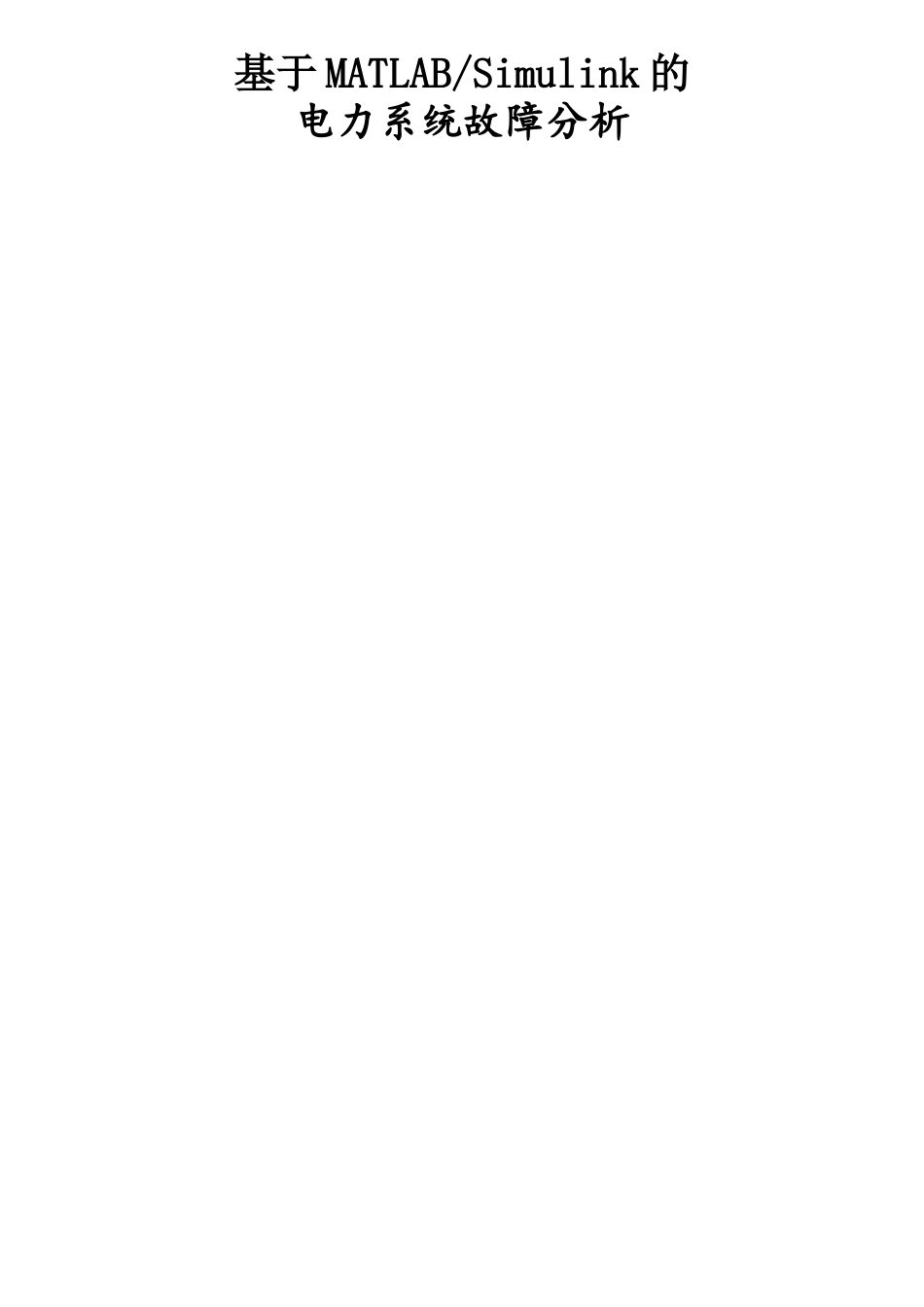

基于 MATLAB/Simulink 的电力系统故障分析 10kv 系统三相短路分析三相短路（以中性点不接地系统模型为类）模块搭建：三相短路各元件参数设置如下:三相短路仿真波形如下: 如图 1--a、b、c 三相短路电流仿真波形图分析：正常运行时，a、b、c 三相大小相等，相位相差 120 度。发生三相短路时，a、b、c三相电压全 如图 2—-线路 1 的零序电流分析：在没有故障时，没有零序电流,突然出现故障时，零序电流为故障电流的 3 倍，为 3I0. 如图 3-—线路 1 的零序电压分析：在没有故障时，没有零序电压，突然出现故障时，零序电流为故障电压的 3 倍，为 3U0。 如图 4—-线路 1 的故障相电压 如图 5—-线路 3 的零序电流 如图 6——线路 3 的短路电流 如图 7—-三相对称电源电压 如图 8—-线路 2 的零序电流分析：在没有故障时，没有零序电流，突然出现故障时，零序电流为故障电流的 3 倍,为 3I0. 如图 9--三相对称电源电流 如图 10-—三相对称电源零序电压 如图 11-- 一相短路电流10kv 系统两相短路分析仿真模块搭建同三相短路，只有三相故障模块参数改变如下：注：a、b 两相短路分析：两相短路原理同三相短路，两相短路复合序网图是无零序并联网,短路两相电压相等，电流互为相反数，非故障相电流为零。零点漂移轨迹的验证一 理论分析对于以下简单的中性点不接地系统，当其发生单相接地故障时，各量之间满足以下关系：其中 , 分别表示 A、 B、 C 三相对 O’点的导纳则 用复数形式可表示为其相量关系如下图：则 可得所以，可以推出中性点不接地系统发生单相接地故障后，不同接地电阻下，对应的零点漂移轨迹为接地相右半圆.二 matalab 仿真 模型搭建类似单相短路电源参数设置消弧线圈参数设置其它参数设置类似单相接地短路短路，但是接下来不知该怎么把它的参数通过图形描述出来，以此证明中性点不接地系统发生单相接地故障后，不同接地电阻下,对应的零点漂移轨迹为接地相右半圆。如下图：
