基于matlab的buck电路仿真

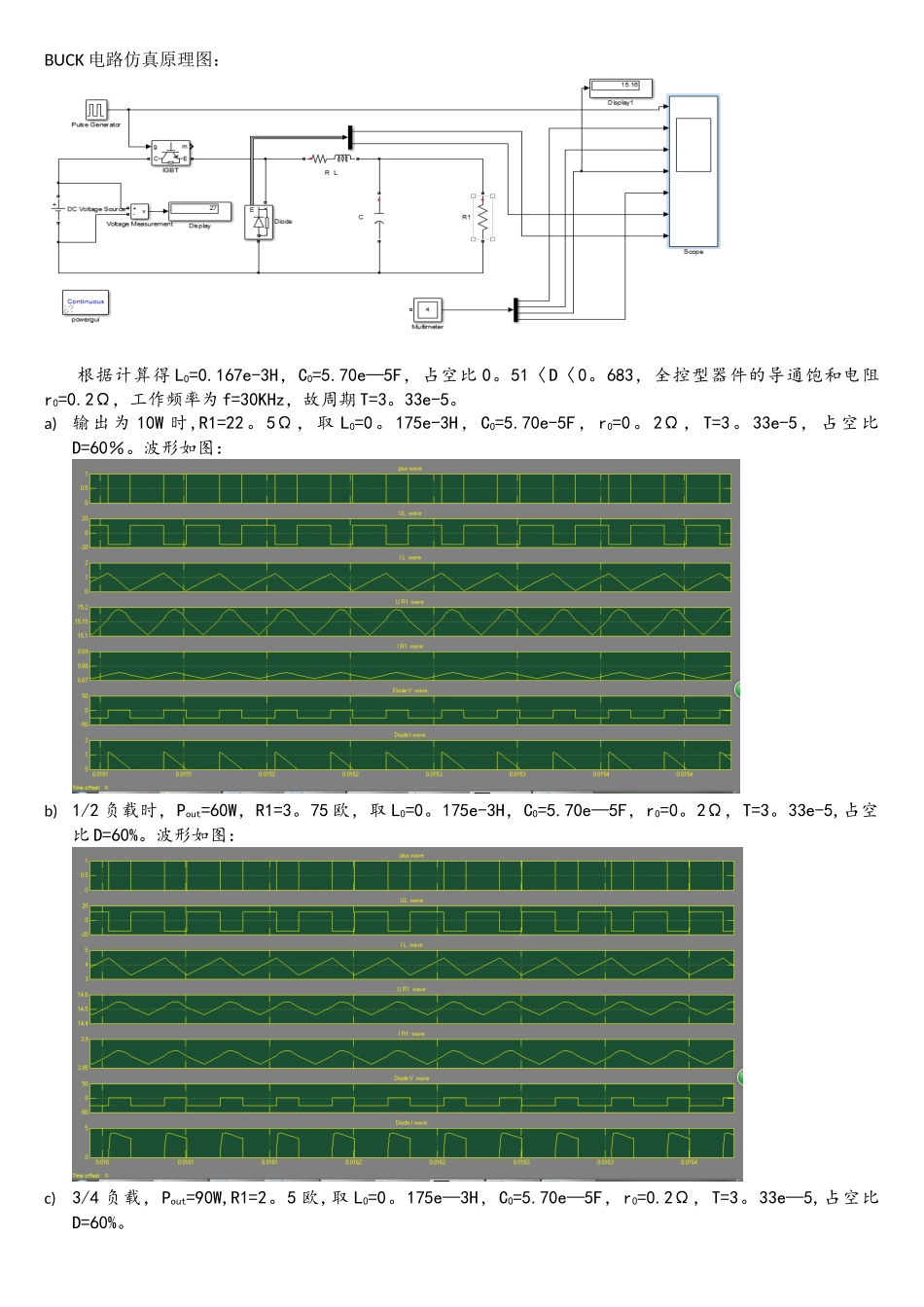

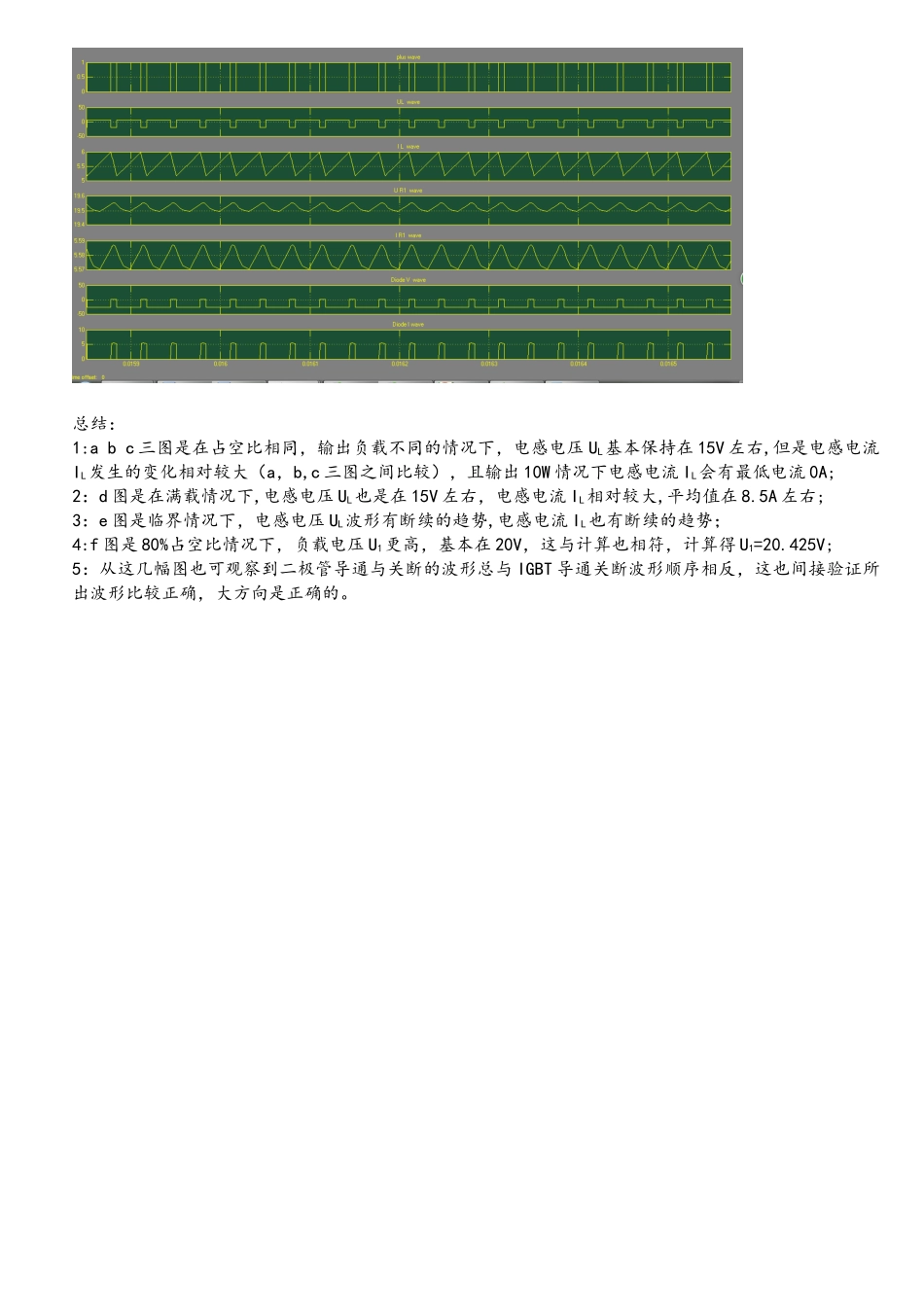

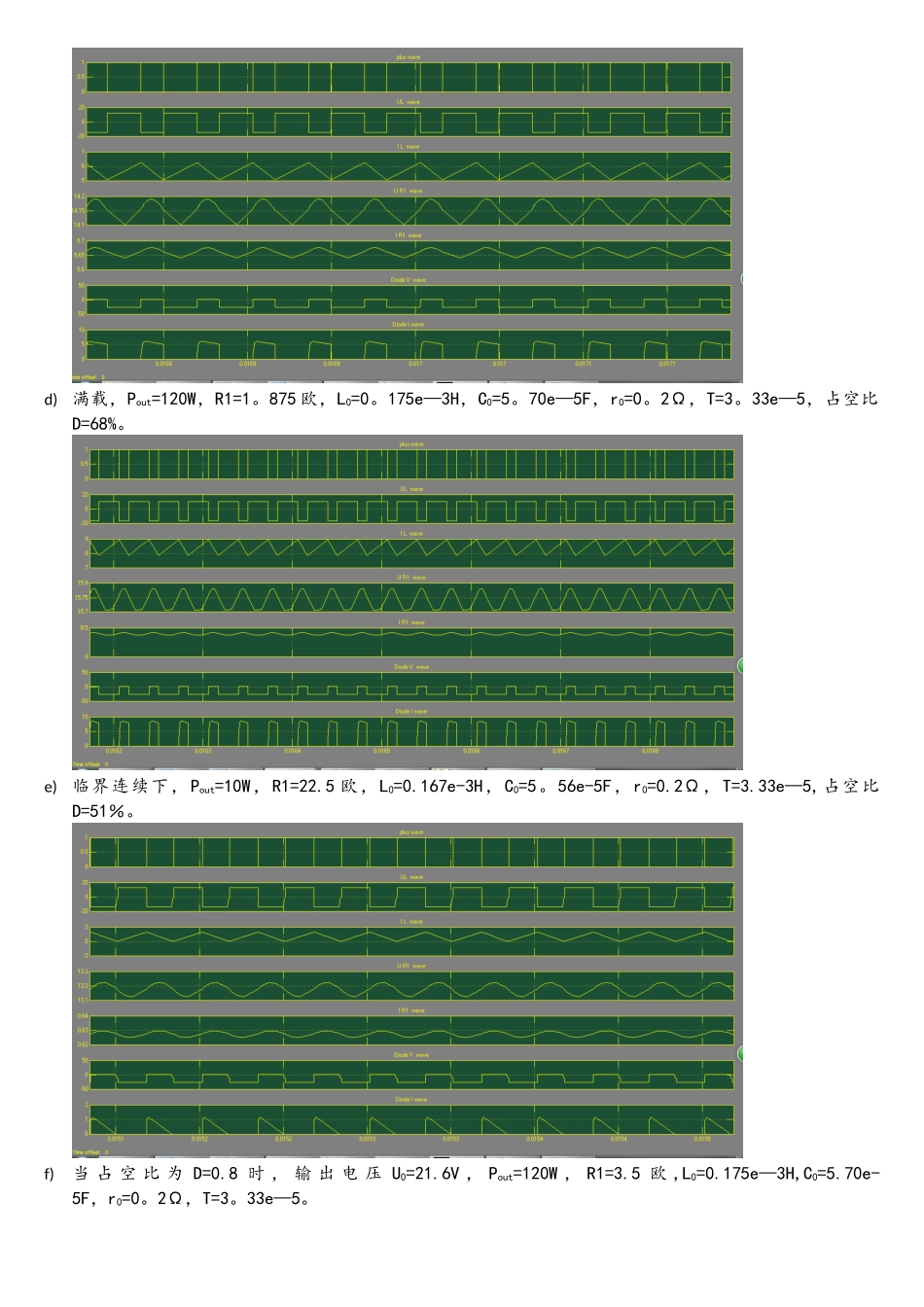

BUCK 电路仿真原理图：根据计算得 L0=0.167e-3H，C0=5.70e—5F，占空比 0。51〈D〈0。683，全控型器件的导通饱和电阻r0=0.2Ω，工作频率为 f=30KHz，故周期 T=3。33e-5。a)输出为 10W 时,R1=22。5Ω，取 L0=0。175e-3H，C0=5.70e-5F，r0=0。2Ω，T=3。33e-5，占空比D=60％。波形如图：b)1/2 负载时，Pout=60W，R1=3。75 欧，取 L0=0。175e-3H，C0=5.70e—5F，r0=0。2Ω，T=3。33e-5,占空比 D=60%。波形如图：c)3/4 负载，Pout=90W,R1=2。5 欧,取 L0=0。175e—3H，C0=5.70e—5F，r0=0.2Ω，T=3。33e—5,占空比D=60%。d)满载，Pout=120W，R1=1。875 欧，L0=0。175e—3H，C0=5。70e—5F，r0=0。2Ω，T=3。33e—5，占空比D=68%。e)临界连续下，Pout=10W，R1=22.5 欧，L0=0.167e-3H，C0=5。56e-5F，r0=0.2Ω，T=3.33e—5,占空比D=51％。f)当 占 空 比 为 D=0.8 时 ， 输 出 电 压 U0=21.6V ， Pout=120W ， R1=3.5 欧 ,L0=0.175e—3H,C0=5.70e-5F，r0=0。2Ω，T=3。33e—5。总结：1:a b c 三图是在占空比相同，输出负载不同的情况下，电感电压 UL基本保持在 15V 左右,但是电感电流IL发生的变化相对较大（a，b,c 三图之间比较），且输出 10W 情况下电感电流 IL会有最低电流 0A;2：d 图是在满载情况下,电感电压 UL也是在 15V 左右，电感电流 IL相对较大,平均值在 8.5A 左右;3：e 图是临界情况下，电感电压 UL波形有断续的趋势,电感电流 IL也有断续的趋势；4:f 图是 80%占空比情况下，负载电压 U1更高，基本在 20V，这与计算也相符，计算得 U1=20.425V;5：从这几幅图也可观察到二极管导通与关断的波形总与 IGBT 导通关断波形顺序相反，这也间接验证所出波形比较正确，大方向是正确的。
