基于Matlab的FIR滤波器的设计与仿真VIP专享

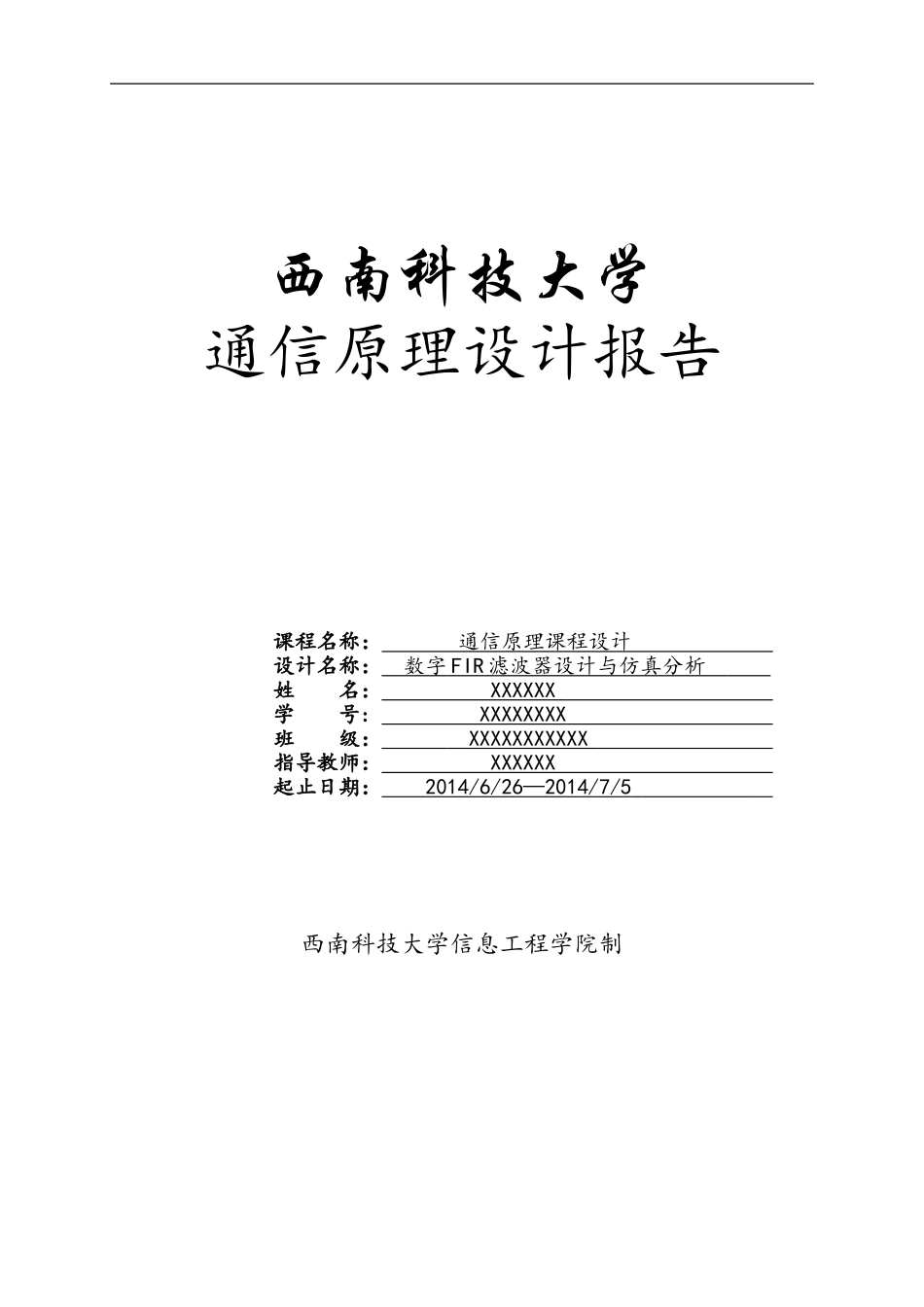

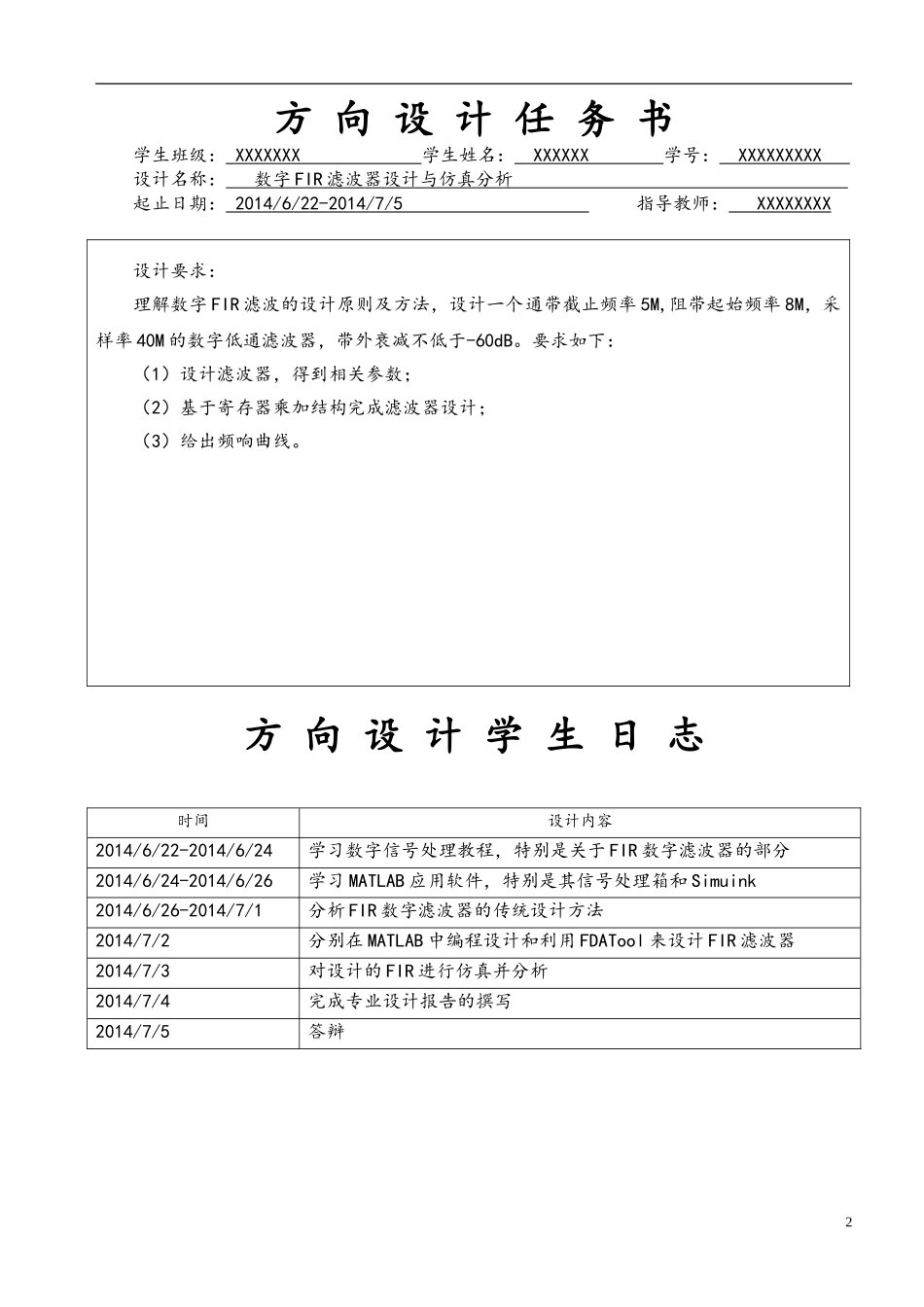

西南科技大学通信原理设计报告课程名称： 通信原理课程设计 设计名称： 数字 FIR 滤波器设计与仿真分析 姓 名： XXXXXX 学 号: XXXXXXXX 班 级： XXXXXXXXXXX 指导教师： XXXXXX 起止日期： 2014/6/26—2014/7/5 西南科技大学信息工程学院制方 向 设 计 任 务 书学生班级： XXXXXXX 学生姓名： XXXXXX 学号： XXXXXXXXX 设计名称： 数字 FIR 滤波器设计与仿真分析 起止日期： 2014/6/22- 2014 /7 / 5 指导教师： XXXXXXXX 设计要求：理解数字 FIR 滤波的设计原则及方法，设计一个通带截止频率 5M,阻带起始频率 8M，采样率 40M 的数字低通滤波器，带外衰减不低于-60dB。要求如下：（1）设计滤波器，得到相关参数；（2）基于寄存器乘加结构完成滤波器设计；（3）给出频响曲线。方 向 设 计 学 生 日 志时间设计内容2014/6/22-2014/6/24学习数字信号处理教程，特别是关于 FIR 数字滤波器的部分2014/6/24-2014/6/26学习 MATLAB 应用软件，特别是其信号处理箱和 Simuink2014/6/26-2014/7/1分析 FIR 数字滤波器的传统设计方法2014/7/2分别在 MATLAB 中编程设计和利用 FDATool 来设计 FIR 滤波器2014/7/3对设计的 FIR 进行仿真并分析2014/7/4完成专业设计报告的撰写2014/7/5答辩2数字 FIR 滤波器设计与仿真分析一、摘要传统的数字滤波器设计计算繁琐，尤其是设计高阶滤波器时工作量大，利用 Matlab 可以快速有效地实现数字滤波器的设计与仿真。本文介绍了有限长单位冲激响应 FIR 数字滤波器的传统设计思想和步骤，同时也介绍了利用 MATLAB 对 FIR 数字滤波器进行设计的方法、设计的操作步骤以及对设计的滤波器的仿真。二、设计目的和意义1.通过此次专业方向设计，了解有限长单位冲激响应 FIR 数字滤波器的传统设计方法；2.了解 Matlab 信号处理箱并掌握 FDATool 专用滤波器设计分析工具；3.学习如何使用 Matlab，学会用 Matlab 解决实际问题。三、设计原理数字滤波器，是具有一定传输选择特性的数字信号处理装置，其输入和输出均为数字信号，实质上是一个由有限精度算法实现的线性时不变离散系统。可以把它理解为是一个计算程序或算法，它把代表输入信号的数字时间序列转化为代表输出信号的数字时间序列，并在转化过程中，使信号按照预定的形式变化。数字滤波器有多种分类，从数字滤波器功能上分可分为低通、高通、带阻、带通滤波器，根据数字滤波器冲激响应...
